Kia Cadenza: Головка блока цилиндров в сборе / Компоненты и расположение компонентов
Kia Cadenza YG 2016-2023 Руководство по ремонту
/
Механическая система двигателя
/
Головка цилиндра в сборе
/ Компоненты и расположение компонентов
| Компоненты |
|

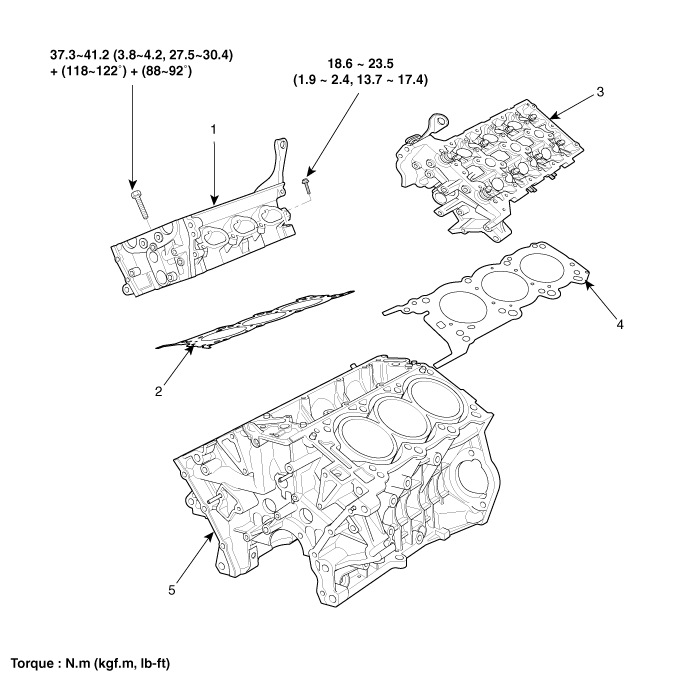

1. Правая головка блока цилиндров
2. Правая прокладка ГБЦ 3. Левая головка блока цилиндров |
4. Левая прокладка головки блока цилиндров
5. Блок цилиндров |
|

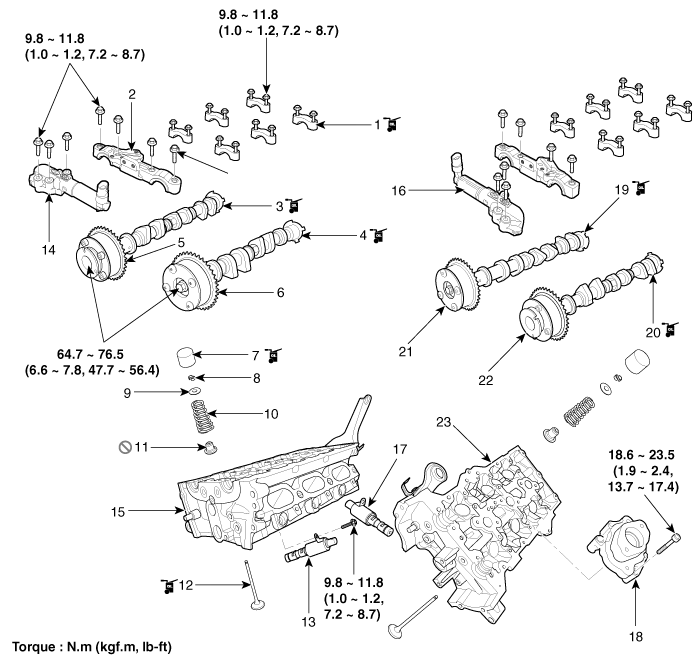

1. Крышка подшипника распредвала
2. Крышка упорного подшипника распредвала 3. Правый выпускной распредвал 4. Правый впускной распределительный вал 5. Правый выпуск CVVT в сборе 6. Правый впускной CVVT в сборе 7. Механический регулятор зазора (MLA) 8. Замок фиксатора |
9. Фиксатор
10. Пружина клапана 11. Сальник штока клапана 12. Клапан 13. Правый впускной распределительный вал OCV 14. Правый распределительный вал выпускных клапанов OCV 15. Правая головка блока цилиндров 16. Левый распределительный вал выпускных клапанов OCV |
17. Левый впускной распределительный вал OCV
18. Кронштейн топливного насоса 19. Левый впускной распределительный вал 20. Левый распределительный вал выпускных клапанов 21. Левый впускной CVVT в сборе 22. Левый впускной CVVT в сборе 23. Левая головка блока цилиндров |
Регулировка зазора клапана
Проверка и регулировка зазоров клапанов
Осмотрите и отрегулируйте зазор клапанов при работающем двигателе.
холодный (температура охлаждающей жидкости двигателя: 20°C(68°F)) и головка блока цилиндров ...
