Hyundai Tucson: Процедуры ремонта внутренних и боковых стекол

Hyundai Tucson (LM) 2010-2015 Руководство по ремонту / Кузов (внутри и снаружи) / Интерьер / Квартальные процедуры ремонта стационарных стекол

Удаление
•
Наденьте перчатки, чтобы защитить руки.
•
Не допускайте попадания на поверхность тела и другие части.
1.
Удалите следующие части
А.
Заднее сиденье в сборе
(См. Сиденье и сиденье с электроприводом — «Заднее сиденье»)
Б.
Обшивка потертости задней двери
(См. Интерьер - «Внутренняя отделка»)
С.
Поперечная отделка
(См. Интерьер - «Внутренняя отделка»)
Д.
Боковая отделка багажника
(См. Интерьер - «Внутренняя отделка»)
Э.
Обшивка задней стойки
(См. Интерьер - «Внутренняя отделка»)
2.

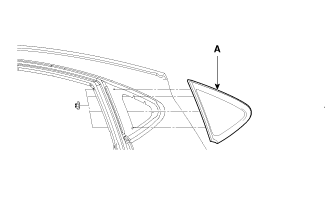

Ослабьте гайку крепления четверти неподвижного стекла (A).

3.
С помощью универсального ножа вырежьте герметик для неподвижного стекла.
•
Не соскабливать до окрашенной поверхности кузова; поврежденная краска будет мешать правильному склеиванию.
•
Снимите раббердам и крепления с кузова.
•
Закройте окружающие поверхности перед покраской.
4.
Снимите четверть неподвижного стекла.
Монтаж
1.
С помощью шпателя соскребите старый клей до гладкости. толщиной около 2 мм (0,08 дюйма) на поверхности склеивания вокруг цельный четвертный фиксированный стеклянный фланец.
А.
Не соскабливать до окрашенной поверхности кузова; поврежденная краска будет мешать правильному склеиванию.
Б.
Закройте окружающие поверхности перед покраской.
С.
Снимите крепления с кузова.
2.
Очистите поверхность склеивания кузова губкой, смоченной в алкоголь. После очистки следите за тем, чтобы масло, жир и вода не попали на поверхность.
3.
Губкой нанесите тонкий слой грунтовки для стекла вдоль край неподвижного стекла четверти, как показано на рисунке, затем слегка протрите его марля или марля:
А.
Не наносите грунтовку для кузова на неподвижное стекло четверти и не путайте губки для грунтовки кузова и стекла.
Б.
Никогда не прикасайтесь руками к загрунтованным поверхностям. Если вы это сделаете, клей может не приклеиться к неподвижному стеклу четверти должным образом, вызывая утечка после четверти неподвижного стекла в установленном.
С.
Не допускайте попадания воды, пыли и абразивных материалов на загрунтованную поверхность.
4.
Губкой нанесите тонкий слой грунтовки для тела на оригинальный клей, оставшийся вокруг фланца. Дайте грунтовке для тела высохнуть не менее 10 минут.
А.
Не наносите грунтовку для стекла на кузов и будьте осторожны, чтобы не перепутать губки для грунтовки стекла и кузова.
Б.
Никогда не прикасайтесь руками к загрунтованным поверхностям.
5.
Запакуйте клей в картридж без воздушных карманов, чтобы обеспечить непрерывную доставку. Поместите картридж в пистолет для герметика и запустите полоска герметика по краю неподвижного стекла четверти (A), как показано. Нанесите клей в течение 30 минут после установки стекла. грунтовка. Сделайте немного более толстую бусину на каждом углу.

6.
Установите четверть неподвижного стекла.
7.
Дайте клею высохнуть в течение как минимум одного часа, затем распылите воду над неподвижным стеклом четверти и проверьте на наличие утечек. Если произошла утечка, дайте высушить, затем промазать герметиком:
А.
Дайте автомобилю постоять не менее четырех часов после четверти. установка стационарного стекла. Если транспортное средство должно управляться в течение 4 часов, его нужно вести медленно.
8.
Установите на место все оставшиеся снятые детали.
9.
Установка следующих элементов.
А.
Заднее сиденье в сборе
(См. Сиденье и сиденье с электроприводом — «Заднее сиденье»)
Б.
Обшивка потертости задней двери
(См. Интерьер - «Внутренняя отделка»)
С.
Поперечная отделка
(См. Интерьер - «Внутренняя отделка»)
Д.
Боковая отделка багажника
(См. Интерьер - «Внутренняя отделка»)
Э.
Обшивка задней стойки
(См. Интерьер - «Внутренняя отделка»)
