Руководство по обслуживанию и ремонту Hyundai Tucson: с выключателем обогрева сиденья

Руководство по ремонту автомобилей Hyundai Tucson. / Электрическая система кузова / Электрическое сиденье / С переключателем обогрева сиденья

Компоненты и расположение компонентов

КОМПОНЕНТЫ

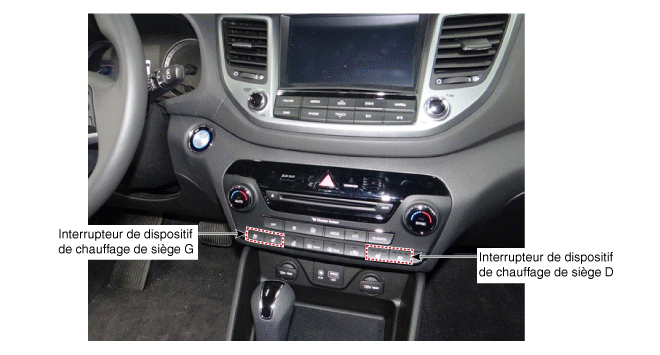

[Переключатель переднего сиденья]

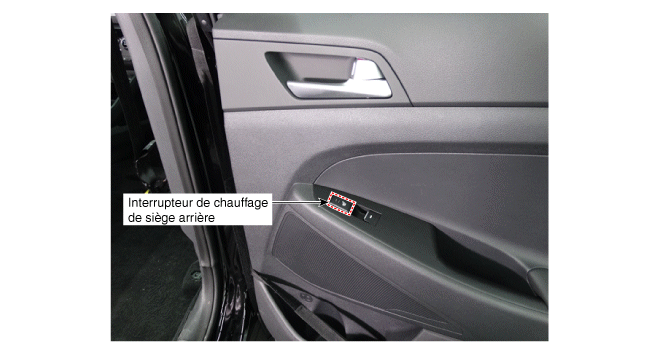

[Переключатель заднего сиденья]

Принципиальные диаграммы

Принципиальная электрическая схема

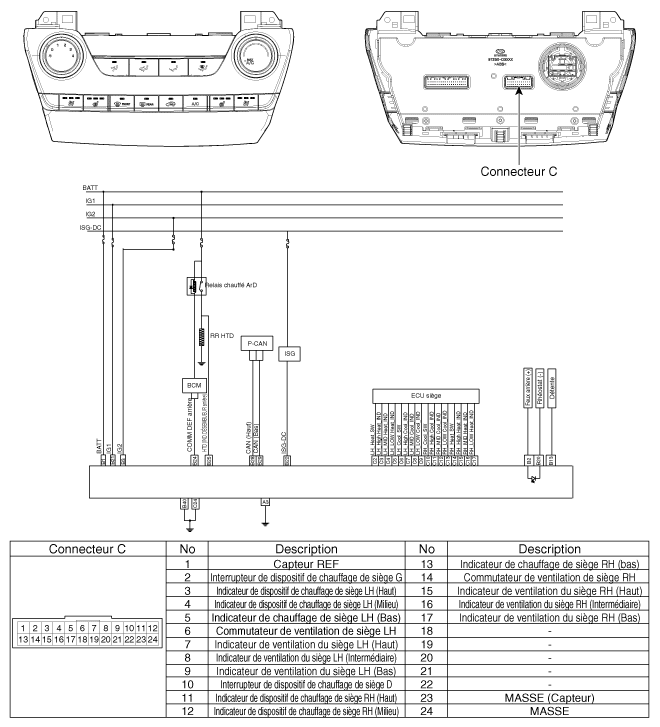

[Выключатель обогрева сиденья вперед (вручную)]

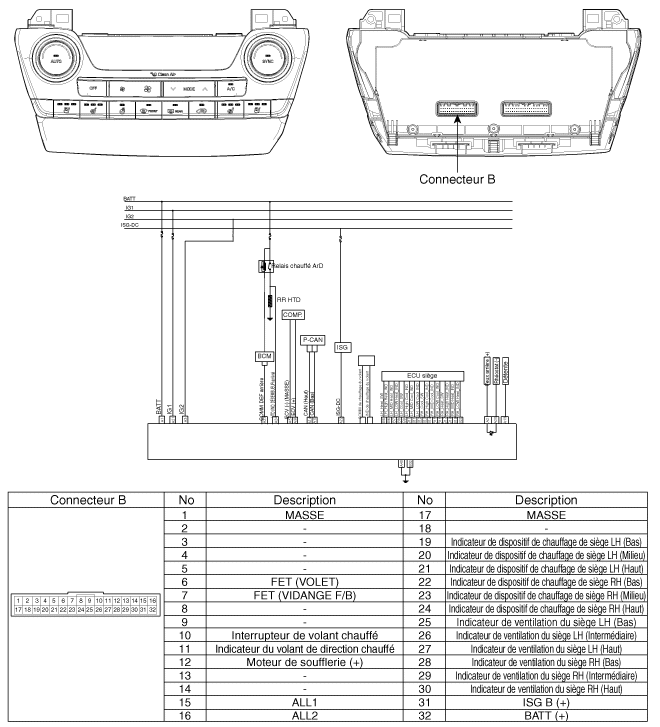

[Выключатель обогрева сиденья до (DATC)]

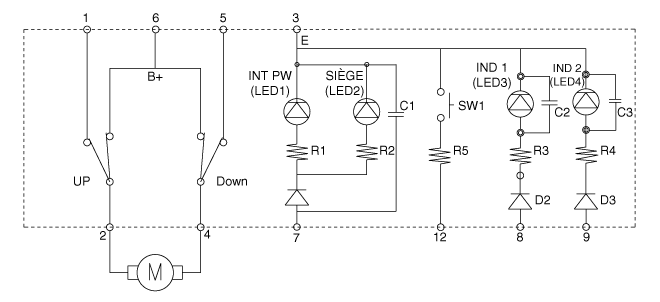

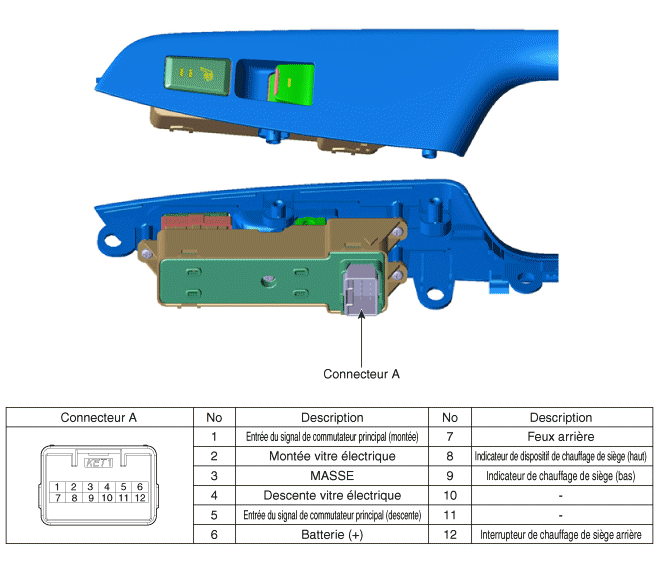

[Выключатель обогрева сиденья назад]

Процедуры ремонта

ДЕПОЗИТ
[ПЕРЕДНЕЕ СИДЕНЬЕ]
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите блок управления кондиционером и отопителем.
(См. отопление, вентиляция и кондиционирование - "Контроллер")

[ЗАДНЕЕ СИДЕНЬЕ]
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите переключатель стеклоподъемника задней двери.
(См. Power Windows — «Переключатели стеклоподъемников»)

СРЕДСТВО
[ПЕРЕДНЕЕ СИДЕНЬЕ]
1.
Установить блок управления отопителем и кондиционером.
2.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
[ЗАДНЕЕ СИДЕНЬЕ]
1.
Установите переключатель стеклоподъемника задней двери.
2.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
