Руководство по обслуживанию и ремонту Hyundai Tucson: крышка головки блока цилиндров

Руководство по ремонту автомобилей Hyundai Tucson. / Механическая система двигателя / Головка цилиндра в сборе / крышку головки блока цилиндров

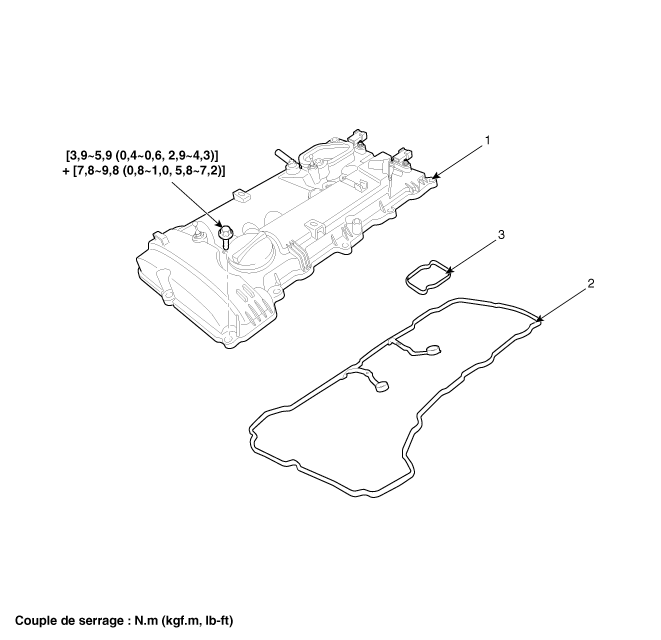

Компоненты и расположение компонентов

КОМПОНЕНТЫ

1. Крышка головки блока цилиндров
2. Прокладка ГБЦ

3. Прокладка кронштейна насоса топливо

Процедуры ремонта

ДЕПОЗИТ

•	Используйте защиту крыльев, чтобы предотвратить повреждение окрашенных поверхностей.

•	Во избежание повреждений отсоедините разъемы проводки осторожно, удерживая разъемы.

•	Пометьте все кабели и шланги метками, чтобы предотвратить любые проблемы с подключением.

1.	Снимите корпус двигателя. (См. Двигатель и коробка передач — «Крышка двигателя»)

2.	Отсоедините отрицательную клемму аккумулятора.

3.	Отсоедините разъемы проводки и зажимы жгута проводов, затем снимите опоры разъема вокруг крышки головки блока цилиндров.

4.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздушный фильтр»)

5.	Отсоедините шланг от PCV (принудительная вентиляция коленчатого вала) (В).

6.	Отсоедините топливный шланг (A) и шланг PCSV (электромагнитный клапан) (B). контроль очистки).

7.	Снимите вакуумный шланг (А).

8.	Снимите трубку высокого давления (А) и опору PCSV (электромагнитный клапан). продувочный регулирующий клапан) (B). (См. Система управления двигателем и подачей топлива — «Насос топлива высокого давления).

9.	Снимите топливный насос высокого давления. (См. Система управления двигателем и подачей топлива — «Насос топливо под высоким давлением")

10.	Снимите катушки зажигания. (См. Электрическая система двигателя — «Катушка зажигания».)

11.	Снимите указатель уровня масла. (См. Система смазки — «Указатель уровня масла и трубка")

12.

Снимите крышку головки блока цилиндров (А).

•	Ослабьте болты в указанном порядке.

СРЕДСТВО

Установите крышку головки блока цилиндров.

(1)	Затвердевающий герметик, расположенный на крышке ГБЦ и зазор между крышкой цепи привода ГРМ и держатель кулачка должен быть удален перед установкой крышки крышка цилиндра.

(2)	Нанесите моторное масло на кромочную часть уплотнения. масло на крышке и внешней поверхности труб Свечи зажигания.

(3)

После нанесения герметика в зазор между крышка цепи ГРМ и держатель кулачка, ехать в течение 5 минут.

Ширина слоя: 2,0 ~ 3,0 мм (0,08 ~ 0,12 дюйма)

Герметик: Threebond 1217H или аналогичный

(4)

Установите крышку головки блока цилиндров, затянув болты несколько проходов в показанной последовательности.

Момент затяжки

1-й шаг:

3,9~5,9 Нм (0,4~0,6 кгс.м, 2,9~4,3 фунт-фут)

2-й шаг:

7,8–9,8 Н·м (0,8–1,0 кгс·м, 5,8–7,2 фунт·фут)

•	Не используйте повторно прокладку крышки головки блока цилиндров.

•	Перед установкой крышки головки блока цилиндров обязательно что прокладка крышки головки блока цилиндров не отделен от канавки прокладки крышки головки блока цилиндров.

•	Запуск двигателя или испытание давлением не должны не проводить в течение 30 минут после сборки крышки головки блока цилиндров.

2.	Установите остальные детали в порядке, обратном снятию.
