Hyundai Palisade: система беспроводной зарядки / лампа беспроводной зарядки
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Электрическая система кузова
/
Система беспроводной зарядки
/ Лампа беспроводной зарядки
Компоненты и позиции

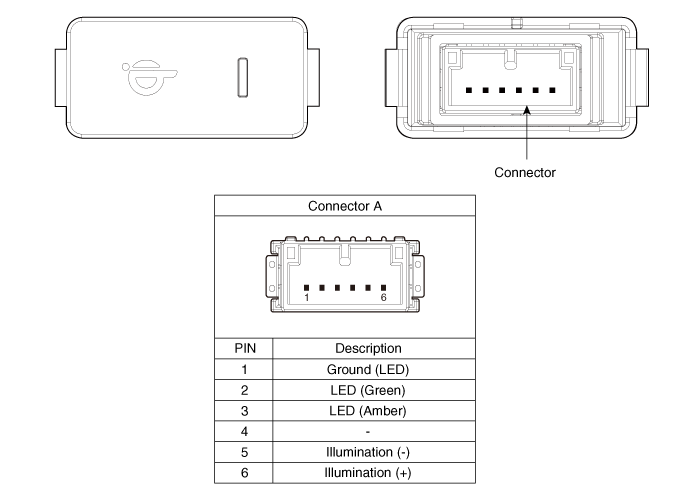

| Компоненты |
Процедуры ремонта
| Удаление |
Прикосновение к частям системы беспроводной зарядки мокрыми руками может привести к поражению электрическим током.
шок.
|
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите верхнюю крышку напольной консоли в сборе.
(См. Кузов — «Узел напольной консоли»)
|
| 3. |

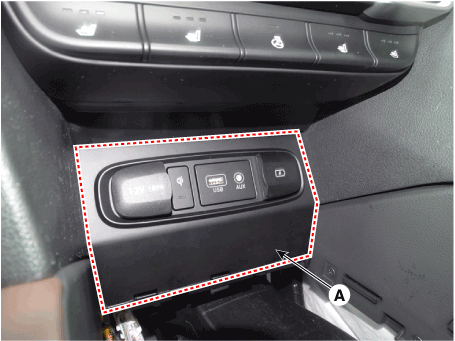

Снимите лоток консоли (A) с помощью плоской отвертки.
|
| 4. |

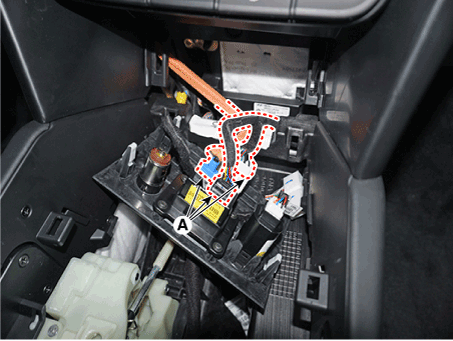

Отсоедините разъем (А).
|
| 5. |

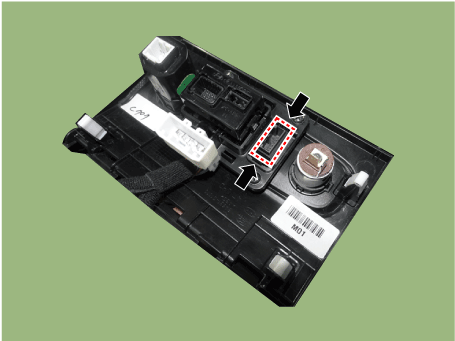

Освободите фиксированный крючок, а затем снимите индикатор беспроводной зарядки.
|
| Монтаж |
| 1. |
Установите индикатор беспроводной зарядки.
|
| 2. |
Подсоедините разъем лампы беспроводной зарядки.
|
| 3. |
Установите верхнюю крышку напольной консоли в сборе.
|
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
Беспроводное зарядное устройство
Компоненты и позиции
Компоненты
Принципиальная электрическая схема
Принципиальная электрическая схема
Процедуры ремонта
Удаление
Прикосновение к частям системы беспроводной зарядки мокрыми руками может привести к поражению электрическим током.
шок...
