Hyundai Palisade: задний угловой радар / предупреждающий индикатор

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Усовершенствованная система помощи водителю (ADAS) / Система заднего углового радара / Предупреждающий индикатор

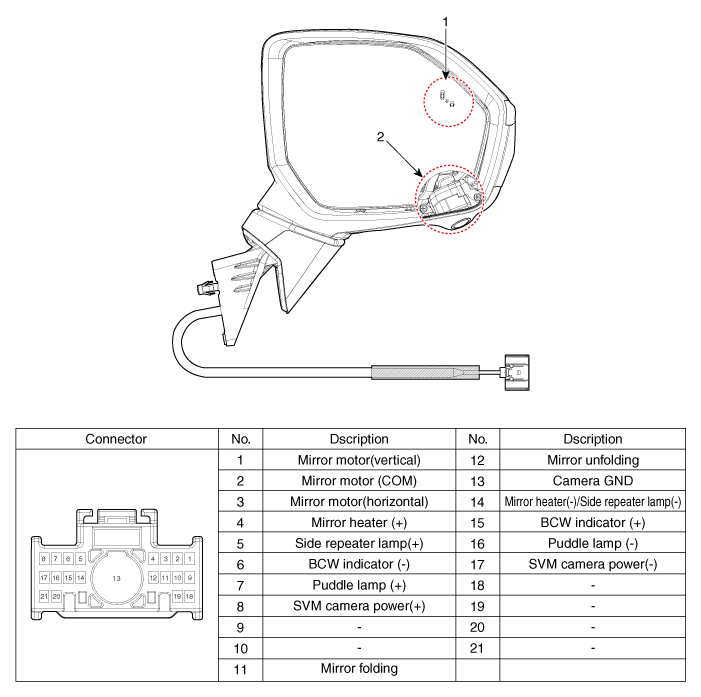

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

1. Предупреждающий индикатор

2. Камера SVM

Процедуры ремонта

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

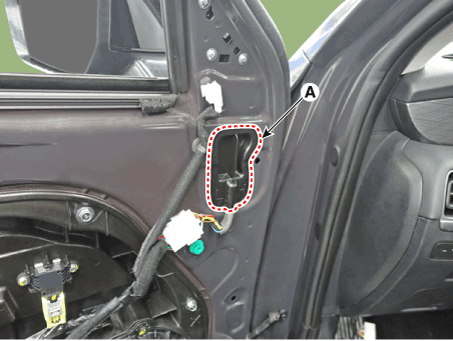

3.	Снимите наружную крышку заднего вида (А).

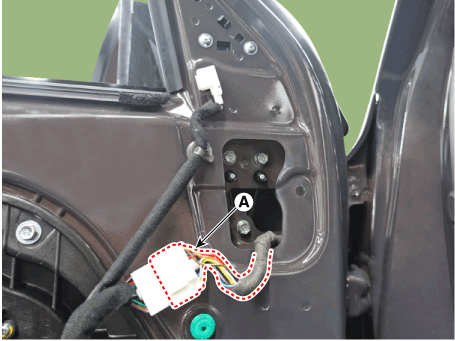

4.	Отсоедините разъем зеркала (А).

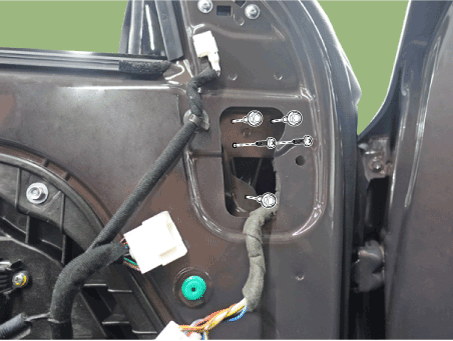

5.	Ослабьте крепежную гайку и снимите наружное зеркало заднего вида.

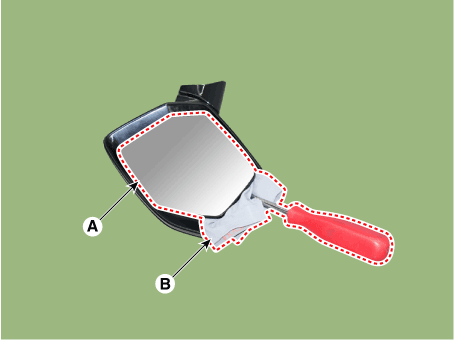

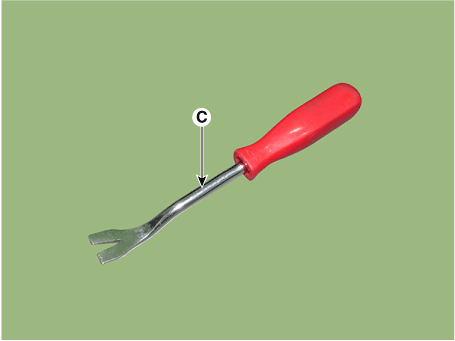

С помощью съемника застежек (C) снимите зеркало (A), как показано на рисунке. ниже.

Hyundai Palisade. Repair procedures

•	Защитите зеркало от извлечения инструмента, обернув его тканью (B).

•	Будьте осторожны, чтобы не повредить зеркало и корпус зеркала во время процесс удаления.

•	Приложите усилие вокруг центра зеркала, потому что для приложения Сила конца зеркала сломает его.

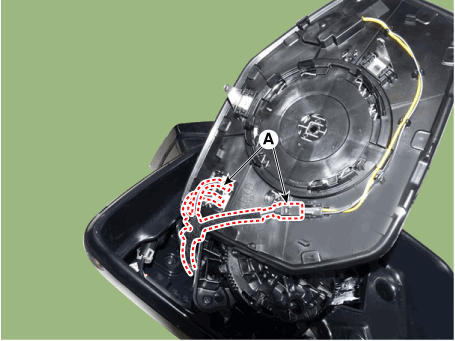

7.	Отсоедините разъемы нагревательных проводов (А) и снимите зеркало.

Монтаж

1.	Установите наружное зеркало.

2.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

осмотр

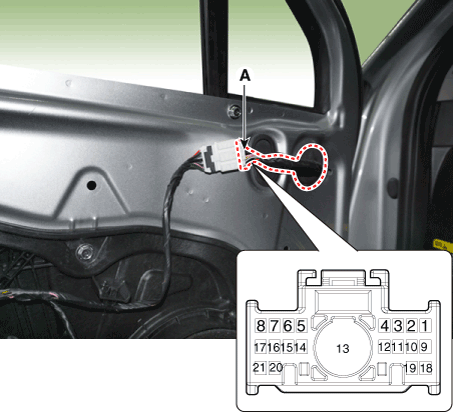

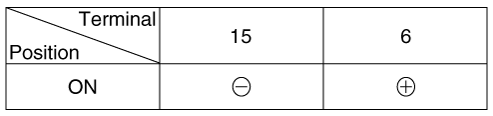

1.	Отсоедините разъем наружного зеркала заднего вида с электроприводом от жгута проводов.
