Hyundai Palisade: задний угловой радар/переключатель включения/выключения безопасности заднего угла

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Усовершенствованная система помощи водителю (ADAS) / Система заднего углового радара / Переключатель включения/выключения безопасности заднего угла

Компоненты и расположение компонентов

Принципиальная электрическая схема

Hyundai Palisade. Components and components location

Процедуры ремонта

осмотр

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите нижнюю панель аварийной подушки. (См. Тело — «Нижняя панель Crashpad»)

3.	Снимите боковой вентиляционный канал (левый).

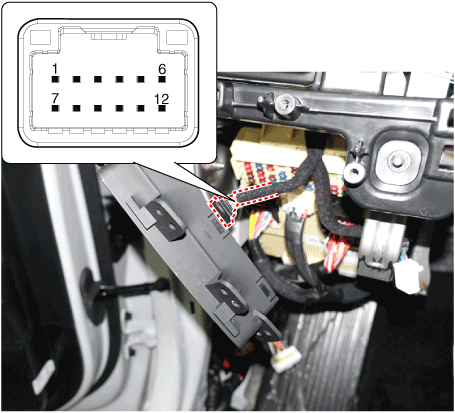

4.	Снимите узел переключателя нижней аварийной подушки, предварительно ослабив винты.

5.	Снимите разъем переключателя реостата.

6.	Проверьте напряжение нового выключателя реостата. Если интенсивность света от Лампы переключаются плавно, без мерцания при включении реостата. поворачивается, можно предположить, что реостат исправен.

Задний угловой радар

Технические характеристики Технические характеристики [BCW, BCA] Предметы Предупреждение о столкновении в слепых зонах (BCW) Система предотвращения столкновений в слепых зонах (BCA) Номинальное напряжение 12 В постоянного тока Рабочее напряжение 9В - 16В Рабочая скорость 30 км/ч - 255 км/ч 60 км/ч - 180 км/ч Разумное расстояние 70м Радиус кривизны Старт: более 100 м. Старт: Более 625 м. Остановка: менее 70 м. Остановка: менее 588 м. Частота 76–77 ГГц Числа 2 шт. [RCCW, RCCA] Предметы Система предупреждения о столкновении сзади (RCCW) Система предотвращения столкновений при перекрёстном движении сзади (RCCA) Номинальное напряжение 12 В постоянного тока Рабочее напряжение 9В ~ 16В Рабочая скорость 0 км/ч ~ 10 км/ч 0...

Предупреждающий индикатор

Компоненты и расположение компонентов Компоненты 1. Предупреждающий индикатор 2. Камера SVM Процедуры ремонта Удаление 1...
