Hyundai Palisade: система предотвращения лобового столкновения (FCA) / принципиальные схемы

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Тормозная система / Система предотвращения лобового столкновения (FCA) / Принципиальные схемы

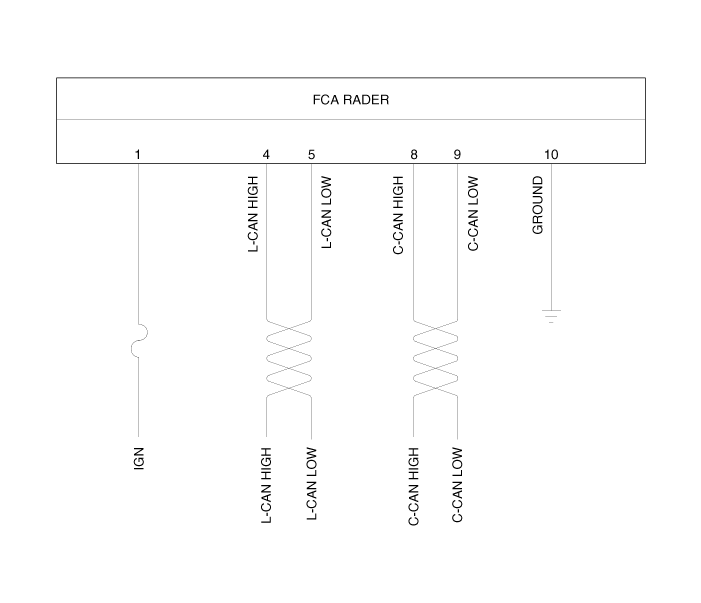

Схематическая диаграмма

Hyundai Palisade. Schematic diagrams

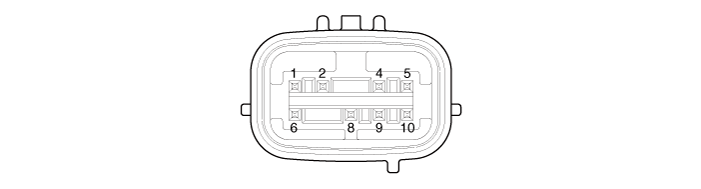

Терминал Функция

Hyundai Palisade. Schematic diagrams

Нет	Функция
1	IGN
2	-
3	-
4	L-CAN Высокий
5	L-CAN Низкий
6	-
7	-
8	C-CAN Высокий
9	C-CAN Низкий уровень
10	ЗАЗЕМЛЕНИЕ

Компоненты и расположение компонентов

Компоненты Ниже приведена конфигурация системы FCA. [Базовая спецификация (применяется передняя камера)] – Устройство обнаружения (радар и камера), способное распознавать потенциальные препятствия спереди...

Процедуры ремонта

осмотр Настройка драйвера – ВКЛ/ВЫКЛ для FCA включен в USM (меню настроек пользователя) и по умолчанию включено...
