Hyundai Palisade: дверные зеркала с электроприводом / привод дверных зеркал с электроприводом

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Электрическая система кузова / Зеркала с электроприводом / Привод дверного зеркала с электроприводом

Процедуры ремонта

Удаление

1.	Отсоедините (-) клемму аккумуляторной батареи.

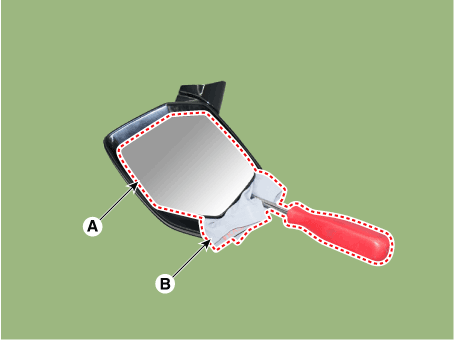

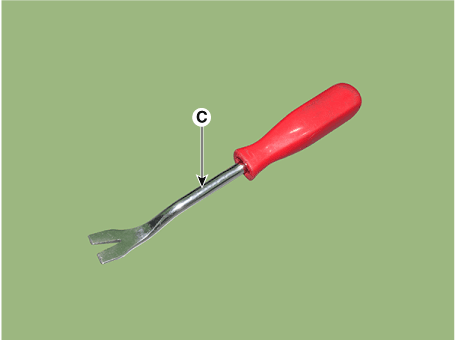

С помощью съемника застежек (C) снимите зеркало (A), как показано на рисунке. ниже.

Hyundai Palisade. Repair procedures

•	Защитите зеркало от извлечения инструмента, обернув его тканью (B).

•	Будьте осторожны, чтобы не повредить зеркало и корпус зеркала во время процесс удаления.

•	Приложите усилие вокруг центра зеркала, потому что для приложения Сила конца зеркала сломает его.

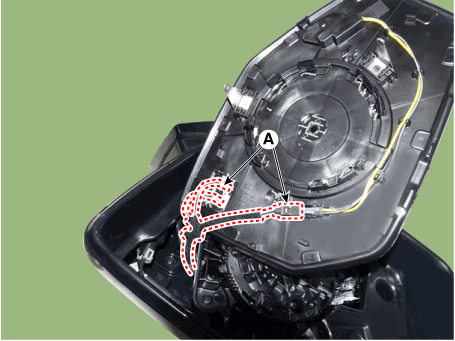

3.	Отсоедините разъемы нагревательных проводов (А) и снимите зеркало.

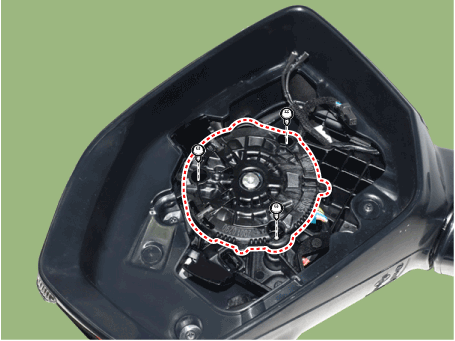

4.	Снимите винт крепления привода зеркала.

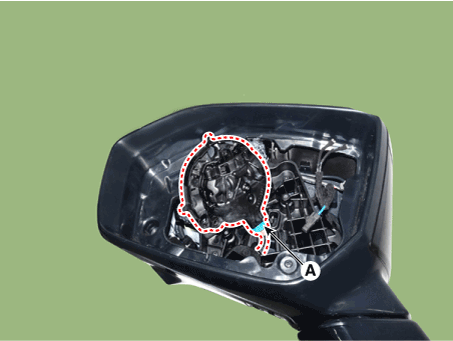

5.	Отсоедините разъем (А) и снимите привод зеркала.

Монтаж

1.	Подсоедините разъем привода, а затем установите привод зеркала.

2.	Подсоедините разъем провода обогрева зеркала, а затем установите зеркало.

3.	Подсоедините (-) клемму аккумулятора, затем проверьте, нормально ли работает зеркало.
