Hyundai Palisade: система кондиционирования воздуха / фотодатчик

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Отопление, вентиляция, кондиционирование / Кондиционер / Фотодатчик

Описание и работа

Описание

Фотодатчик расположен в центре форсунок оттайки.

Фотодатчик содержит фотогальванический (чувствительный к солнечному свету) диод. солнечное излучение, полученное его светоприемной частью, генерирует электродвижущую способность сила пропорциональна количеству полученного излучения, которое передается к модулю автоматического контроля температуры, чтобы компенсация солнечного излучения будет выполнено.

Процедуры ремонта

осмотр

1.	Направьте интенсивный свет на фотодатчик с помощью лампы и проверьте изменение выходного напряжения.

Напряжение будет повышаться при более интенсивном освещении и уменьшаться при более низком интенсивный свет.

Hyundai Palisade. Repair procedures

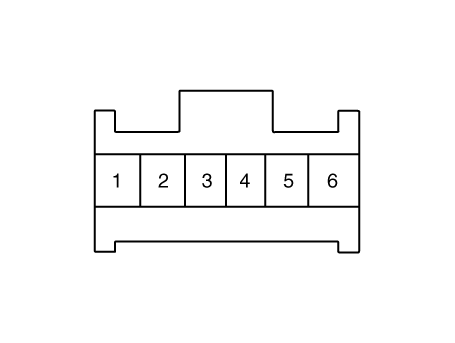

[Двойное фото]
1. Автосвет заземления
2. Мощность автоматического освещения (+5 В)
3. Автосветовой сигнал (ВЫХОД)
4. Фотодатчик_DRV (ВЫХОД)
5. Питание фотодатчика (+5В)
6. Фотодатчик_Pass (ВЫХОД)

[Одно фото]
1. Автосвет заземления
2. Мощность автоматического освещения (+5 В)
3. Автосветовой сигнал (ВЫХОД)
4. Сигнал фотодатчика (ВЫХОД)
5. Питание фотодатчика (+5В)
6. -

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

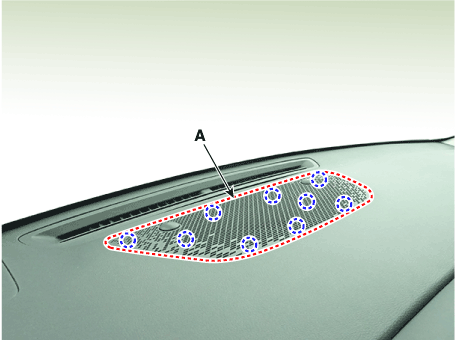

2.	С помощью съемника снимите решетку центрального динамика (А).

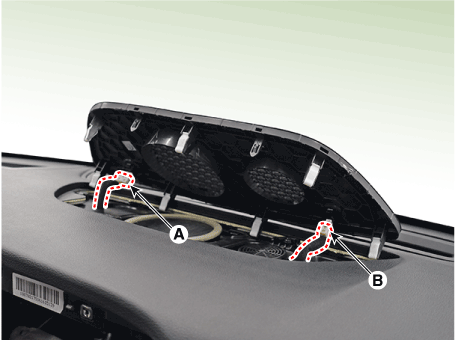

3.	Разъедините разъем фотодатчика (А) и разъем датчика безопасности. (Б).

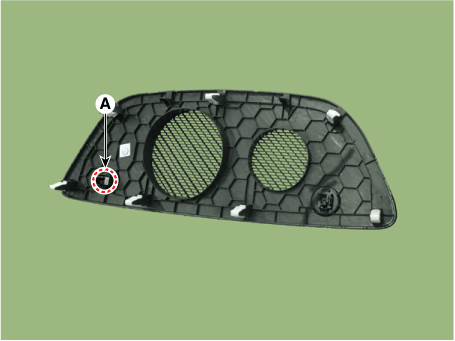

4.	Снимите фотодатчик (А).

Установите в порядке, обратном снятию.

•	Убедитесь, что трос открывания замка капота подсоединен. правильно.

•	Замените все поврежденные зажимы (или фиксаторы или застежки).
