Hyundai Palisade: гидроусилитель руля с электроприводом / блок питания MDPS

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Рулевая система / Рулевое управление с электроприводом / Блок питания MDPS в сборе

Процедуры ремонта

Замена

1.	Выключите зажигание и отсоедините отрицательный (-) аккумулятор. кабель.

2.	Поверните руль так, чтобы передние колеса встали прямо положение впереди.

3.	Снимите рулевое колесо. (См. Система рулевого управления — «Рулевое колесо»)

4.	Снимите нижнюю панель кожуха рулевой колонки. (См. Кузов — «Нижняя панель кожуха рулевой колонки»)

5.	Снимите нижнюю панель аварийной подушки. (См. Кузов — «Нижняя панель аварийной площадки»)

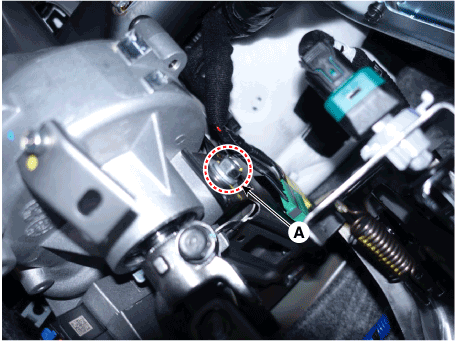

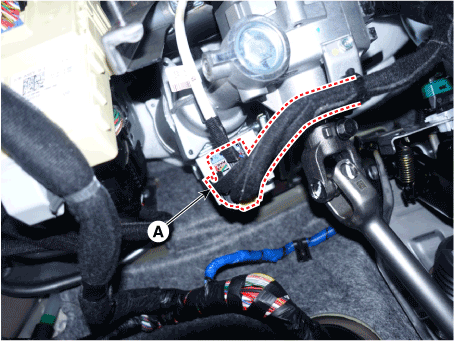

6.	Отсоедините разъем MDPS (А).

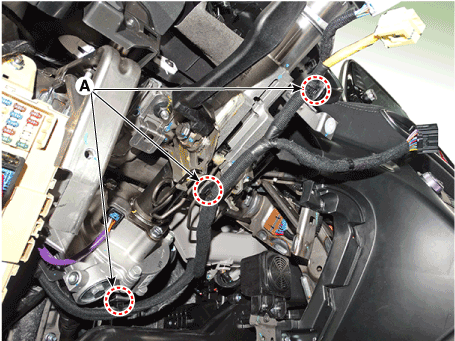

7.	Снимите фиксированный зажим (А), а затем отсоедините проводку от рулевой колонки. столбец.

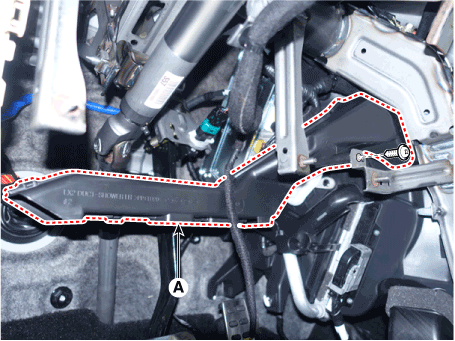

8.	Ослабьте крепежные винты и снимите душевой канал [LH] (A).

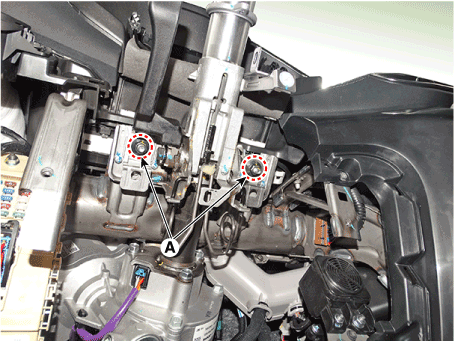

Ослабьте крепежную гайку (А) и болт (В) и снимите рулевую колонку. и блок EPS лежат на полу автомобиля.

Момент затяжки

(A) : 25,0–29,4 Н·м (2,5–3,0 кгс·м, 14,5–21,7 фунт-фут)

(B): 53,9–58,8 Н·м (5,5–6,0 кгс·м, 39,8–43,4 фунт-фут)

Hyundai Palisade. Repair procedures

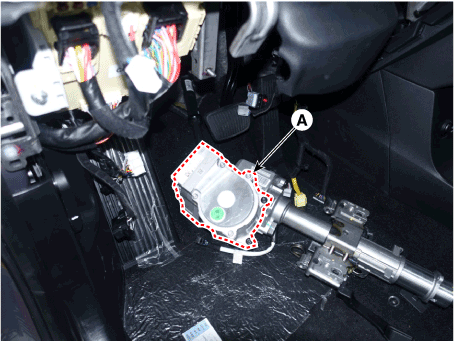

10.	Снимите двигатель MDPS (A) после ослабления болтов.

11.	Установите в порядке, обратном снятию.

12.	Провести «Распознавание типа EPS» с помощью GDS. (См. двигатель MDPS - «Диагностика с помощью GDS»)

13.	Проведите «Калибровку ASP» с помощью GDS. (См. двигатель MDPS - «Диагностика с помощью GDS»)

14.	Проверьте код неисправности.

15.	Выключите переключатель IGN и подождите не менее 20 секунд. Затем проверьте работу после запуска двигателя.

Диагностика с помощью ГДС

Распознавание типов EPS

•	При отсутствии распознавания типа EPS возникает проблема с производительность рулевого управления с электроприводом.

Процедуры распознавания типа EPS

1.	Подключите разъем самодиагностики (16 контактов), расположенный в нижней части драйвера. боковая подушка безопасности к устройству самодиагностики.

2.	Включите устройство самодиагностики после включения ключа.

3.	Поверните рулевое колесо в положение прямо.

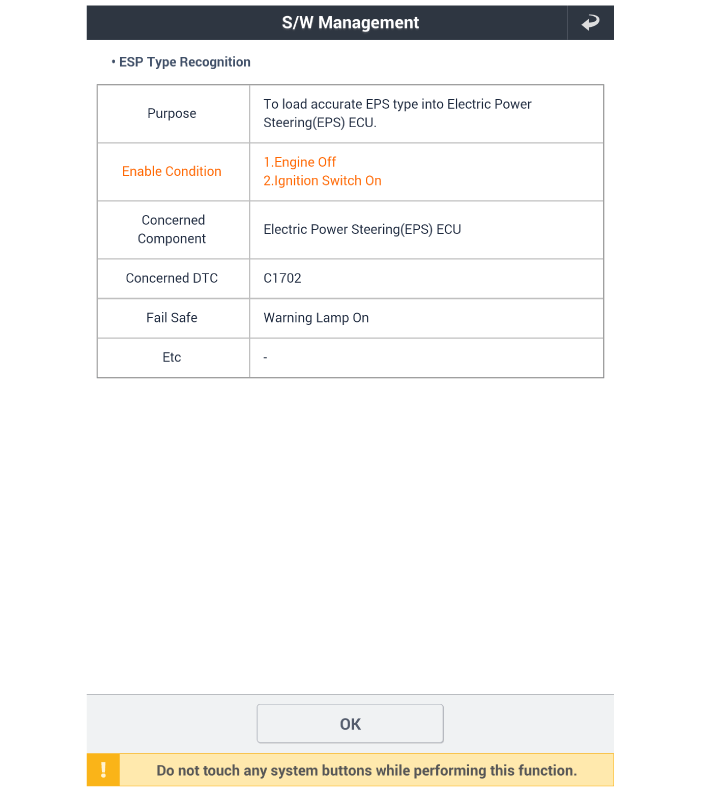

4.	После выбора «модели автомобиля» и «системы» выберите «Тип EPS». Распознавание» на экране выбора автомобиля GDS.

5.	Удалите код неисправности.

Выключите переключатель IG и подождите не менее 20 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.

Калибровка SAS

–

Датчик угла поворота рулевого колеса определяет угол поворота рулевого колеса и рулевое управление. угловая скорость. Используются угол поворота рулевого колеса и скорость поворота рулевого колеса. для управления демпфированием и возвратом рулевого колеса в дополнение к обеспечение вспомогательного крутящего момента.

•	Вы можете использовать сканер, чтобы (GDS) проверить, если батарея напряжение соответствует норме, прежде чем выполнять «Калибровку SAS».

•	Убедитесь, что ни один разъем не подключен к автомобилю или сканирующий прибор отключен во время "Калибровки SAS".

•	После завершения «Калибровки SAS» выключите Переключатель IG и подождите 10 секунд или более перед запуском двигатель для проверки работы.

Процедуры калибровки SAS

1.	Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней части подушка безопасности со стороны водителя к устройству самодиагностики.

2.	Включите устройство самодиагностики после включения ключа.

3.	Поверните рулевое колесо в положение прямо.

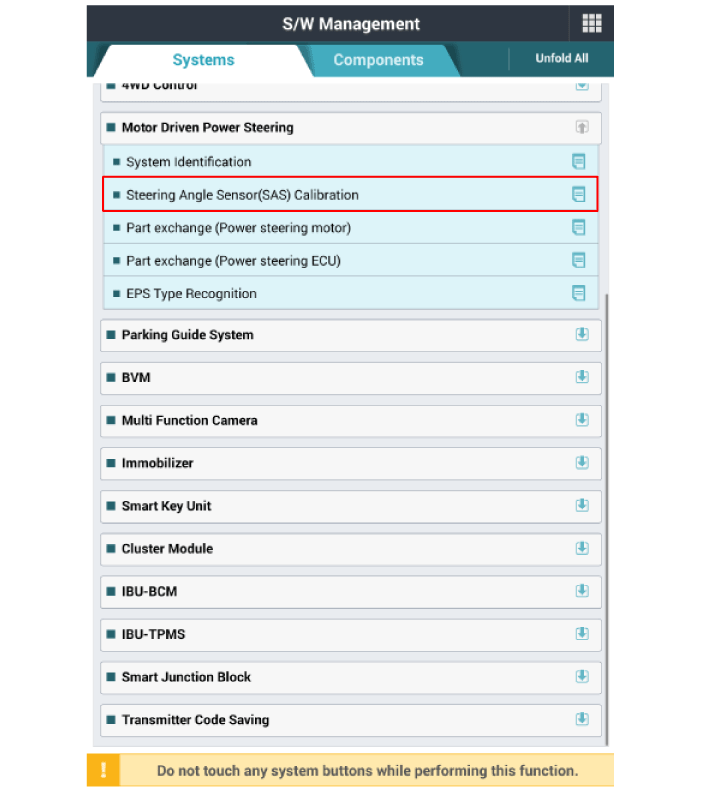

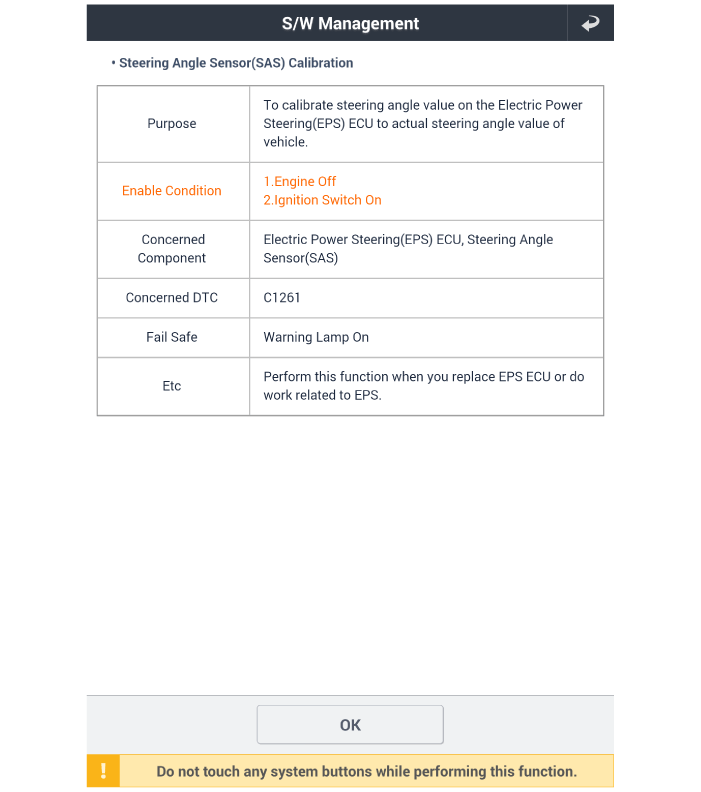

4.	После выбора «модели автомобиля» и «системы» выберите «Калибровка SAS». на экране выбора автомобиля GDS.

5.	Удалите код неисправности.

6.	Выключите переключатель IG и подождите не менее 10 секунд перед запуском. двигатель. А затем убедитесь, что MDPS работает правильно.
