Hyundai Palisade: тормозная система / главный цилиндр

Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту / Тормозная система / Тормозная система / Главный цилиндр

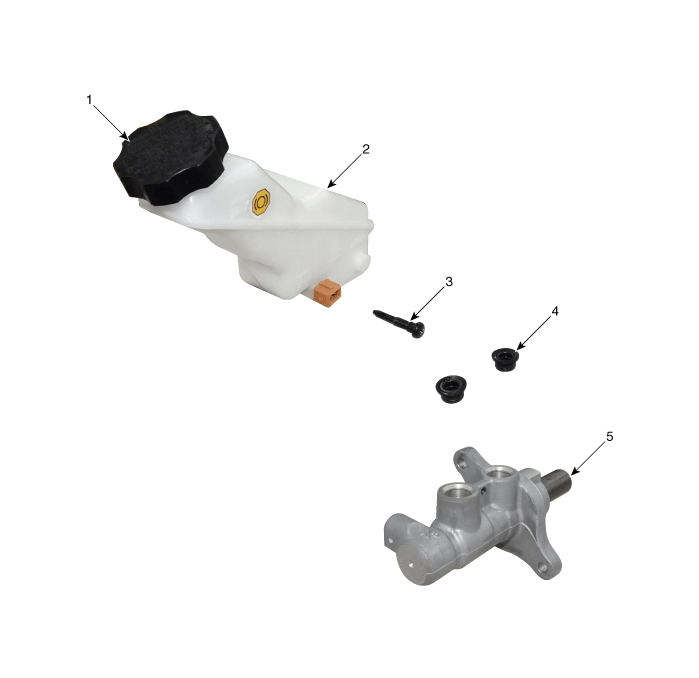

Компоненты и расположение компонентов

Компоненты

Hyundai Palisade. Components and components location

1. Крышка резервуара
2. Резервуар
3. Штифт резервуара

4. Люверс
5. Главный цилиндр

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2.	Снимите воздушный фильтр в сборе. (См. Механическая система двигателя — «Воздушный фильтр»)

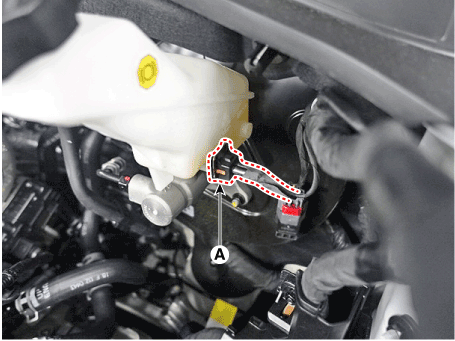

3.	Отсоедините разъем датчика уровня тормозной жидкости (А).

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

•	Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, промойте его немедленно с водой.

•	Убедитесь, что грязь или другие посторонние предметы не допускаются загрязнять тормозную жидкость.

Отделите тормозную трубку (А) от главного цилиндра, ослабив трубная накидная гайка.

Момент затяжки :

18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

Hyundai Palisade. Repair procedures

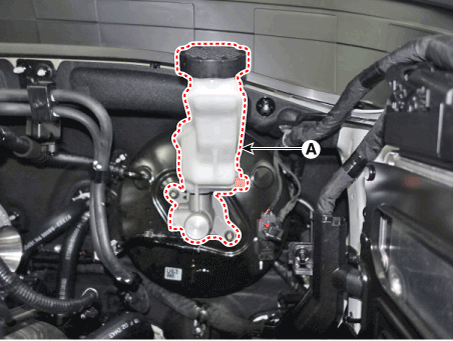

Снимите главный цилиндр (А) после ослабления гаек главного цилиндра.

Момент затяжки :

12,7–15,7 Н·м (1,3–1,6 кгс·м, 9,4–11,6 фунт-фут)

Hyundai Palisade. Repair procedures

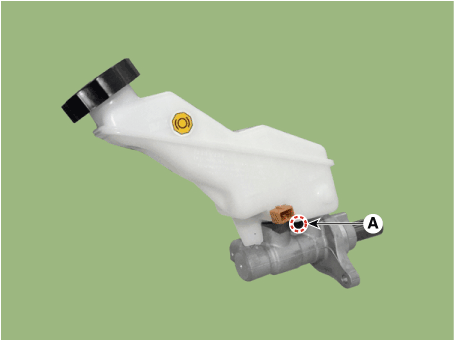

7.	Отделите резервуар от главного цилиндра после удаления винта (А).

Монтаж

Для установки выполните процедуру удаления в обратном порядке.

•	Перед установкой штифта нанесите смазку на соединение приколоть.

•	При установке используйте новую защелку.

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Прокачка тормозной системы») (См. Тормозная система — «Прокачка системы ESP»)

3.	Проверьте утечку тормозного масла и состояние педали.
