Hyundai Palisade: тормозная система / усилитель тормозов
Hyundai Palisade (LX2) 2020-2023 Руководство по ремонту
/
Тормозная система
/
Тормозная система
/ Усилитель тормоза

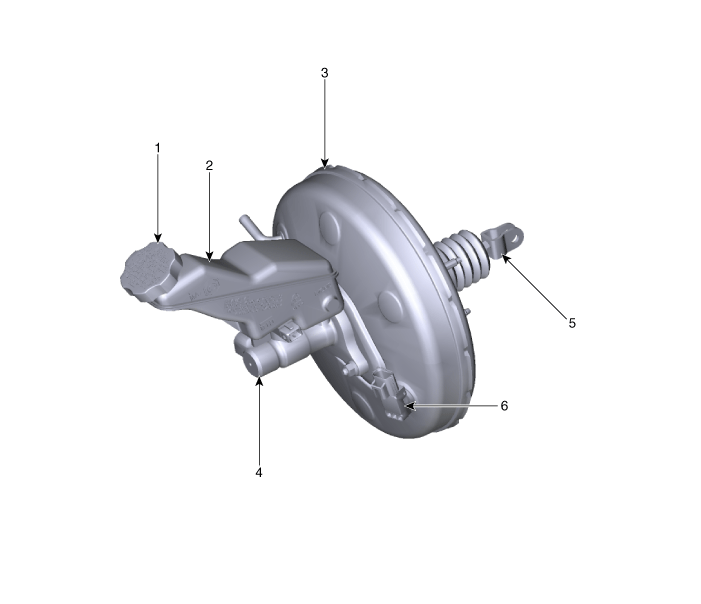

Компоненты и расположение компонентов
| Компоненты |
|
1. Крышка резервуара
2. Резервуар 3. Усилитель тормозов |
4. Главный цилиндр
5. Толкатель 6. Датчик вакуумного усилителя тормозов (BBVPS) |
Процедуры ремонта
| Усилитель тормозов работает Тест |
| 1. |

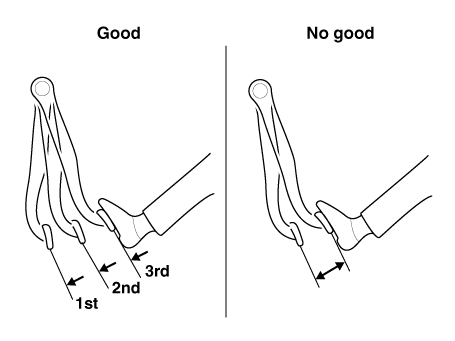

Запустите двигатель на одну или две минуты, а затем остановите его. Если педаль
полностью угнетает в первый раз, но постепенно становится выше при угнетении
последующие разы, усилитель работает правильно, если высота педали
остается без изменений, усилитель не работает.
|
| 2. |
При остановленном двигателе нажмите несколько раз на педаль тормоза.
Затем нажмите на педаль тормоза и запустите двигатель. Если педаль движется
немного вниз, усилитель в хорошем состоянии. Если нет
изменить, усилитель не работает.
|
| 3. |

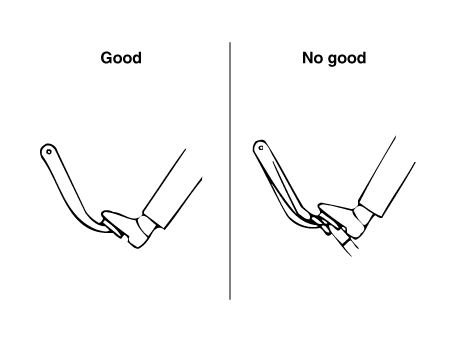

При работающем двигателе нажмите на педаль тормоза, а затем остановите двигатель.
педаль нажата в течение 30 секунд. Если высота педали не изменится,
бустер в хорошем состоянии, если педаль поднимается, то бустер в порядке
недействующий.
Если вышеуказанные три теста в порядке, можно определить производительность бустера.
настолько хорошо.
Даже если один из трех вышеперечисленных тестов не в порядке, проверьте обратный клапан,
вакуумный шланг и усилитель на неисправность.
|
| Удаление |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
|
| 2. |
Снимите воздушный фильтр в сборе.
(См. Механическая система двигателя — «Воздушный фильтр»)
|
| 3. |
Снимите главный цилиндр.
(См. Тормозная система — «Главный тормозной цилиндр»)
|
| 4. |

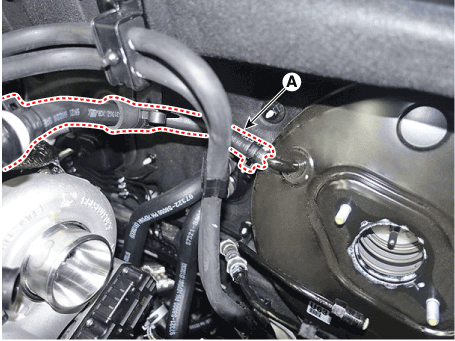

Снимите фиксирующую скобу и вакуумный шланг (А) с усилителя тормозов.
|
| 5. |

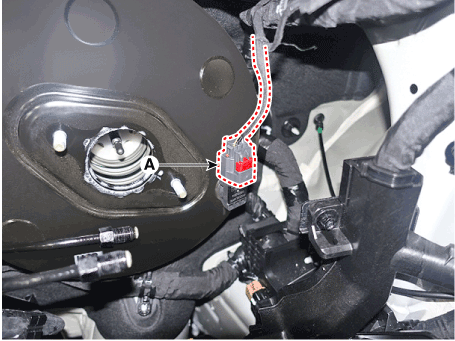

Отсоедините разъем датчика вакуумного давления усилителя тормозов (А).
|
| 6. |

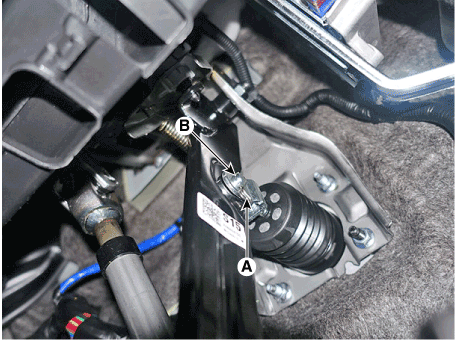

Снимите стопорный штифт (А) и штифт с плоской головкой (В).
|
| 7. |

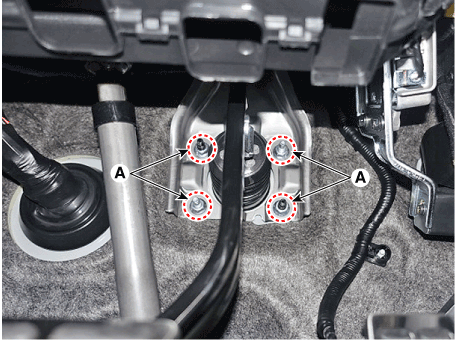

Ослабьте фиксирующую гайку (А) и снимите усилитель тормозов (В).
|
| осмотр |
| 1. |
Осмотрите вакуумный шланг.
|
| 2. |
Проверьте ботинок на наличие повреждений.
|
| Монтаж |
| 1. |
Для установки выполните процедуру удаления в обратном порядке.
|
| 2. |
После установки прокачайте тормозную систему.
(См. Тормозная система — «Прокачка тормозной системы»)
(См. Тормозная система — «Прокачка системы ESP»)
|
| 3. |
Проверьте утечку тормозного масла и состояние педали.
|
Процедуры ремонта
Эксплуатация и проверка герметичности
•
Будьте осторожны, чтобы не повредить детали, расположенные под автомобилем.
(пол под крышкой, топливный фильтр, топливный бак и канистра) при
поднять автомобиль с помощью подъемника...
Главный цилиндр
Компоненты и расположение компонентов
Компоненты
1. Крышка резервуара
2. Резервуар
3. Штифт резервуара
4. Люверс
5...
