Hyundai Kona: Процедуры ремонта гидроусилителя руля с электроприводом / рулевого механизма

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Рулевая система / Рулевое управление с электроприводом / Процедуры ремонта рулевого механизма

Удаление
1.
Слегка ослабьте колесные гайки.
2.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
3.
Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки :
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт-фут)
•
Будьте осторожны, чтобы не повредить болты ступицы при снятии переднее колесо и шина (А).

4.
Отсоедините стойку стабилизатора от передней стойки в сборе после ослабления гайка (А).
Момент затяжки :
98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт-фут)

•
При ослаблении гайки (А) зафиксируйте внешний шестигранник тяга стабилизатора поперечной устойчивости.
•
Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.
5.
Снимите шаровой шарнир наконечника рулевой тяги.
(1)
Снимите шплинт (С).
(2)
Ослабьте гайку (В).
(3)
Используя SST (09568-1S100), отделите шаровой шарнир (A) от костяшка.
Момент затяжки :
24,5–34,3 Н·м (2,5–3,5 кгс·м, 18,1–25,3 фунт-фут)

6.
Ослабьте гайку нижнего рычага (А) и снимите шаровой шарнир нижнего рычага. с помощью SST (09568-1S100).
Момент затяжки :
58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт-фут)

•
Не используйте повторно стопорную гайку нижнего рычага (А).
7.
Ослабьте болт (А) и затем отсоедините узел универсального шарнира. от шестерни рулевого механизма.
Момент затяжки :
32,4–37,3 Н·м (3,3–3,8 кгс·м, 23,9–27,5 фунт-фут)

•
Не используйте болт повторно.
•
Заблокируйте рулевое колесо в положении прямо чтобы предотвратить повреждение внутреннего троса часовой пружины.
•
При сборке вставьте шплинт в универсальный слот Joint York, как показано на рисунке ниже.

8.
Снимите защитный кожух с подогревом (А).

9.
Снимите резиновую подвеску глушителя (А).

10.
Снимите кронштейн тяги ролика (С), ослабив болты (А), (В).
Момент затяжки
(A): 107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт-фут)
(B): 49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт-фут)

11.
Снимите подрамник, ослабив болты и гайки крепления.
•
Установите трансмиссионный домкрат для безопасности.
Момент затяжки
Болты и гайки крепления подрамника:
176,5 - 196,1 Н.м (18,0 - 20,0 кгс.м, 130,2 - 144,7 б-фут)
Болт крепления подрамника:
44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5–39,8 фунт-фут)

12.
Ослабьте крепежные болты и снимите стабилизатор поперечной устойчивости (А).
Момент затяжки :
44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5–39,8 фунт-фут)

13.
Снимите защитный кожух с подогревом (А).
Момент затяжки :
6,9–10,8 Н·м (0,7–1,1 кгс·м, 5,1–8,0 фунт-фут)

14.
Снимите рулевой редуктор (А) с переднего подрамника, ослабив крепежные болты.
Момент затяжки :
88,2–107,8 Н·м (9,0–11,0 кгс·м, 65,0–79,5 фунт-фут)

Замена
•
Не разбирайте рулевой механизм.
•
Если разобрать рулевой редуктор, то качество(Шум/чистота /функций) не гарантируется.

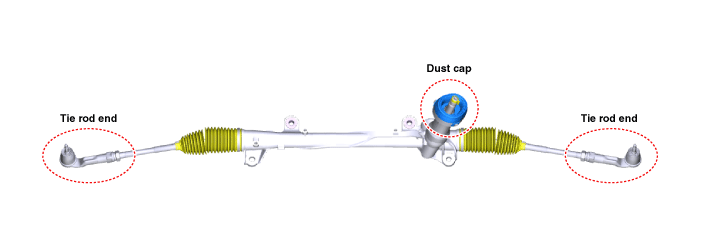

Наконечник рулевой тяги
1.
Снимите наконечник рулевой тяги после ослабления гайки.
Момент затяжки :
49,0–53,9 Н·м (5,0–5,5 кгс·м, 36,2–39,8 фунт-фут)

•
Перед снятием наконечника рулевой тяги обратите внимание, измерив длина резьбы или отмечена краской.
2.
Замените новыми деталями.
3.
Проверьте выравнивание.
(См. Шины/Колеса – «Развал-схождение»)
Монтаж
1.
Установите в порядке, обратном снятию.
2.
Проверьте выравнивание.
(См. Шины/Колеса – «Развал-схождение»)
