Hyundai Kona: Система ISG (Idle Stop & Go) / Компоненты стартера и их расположение

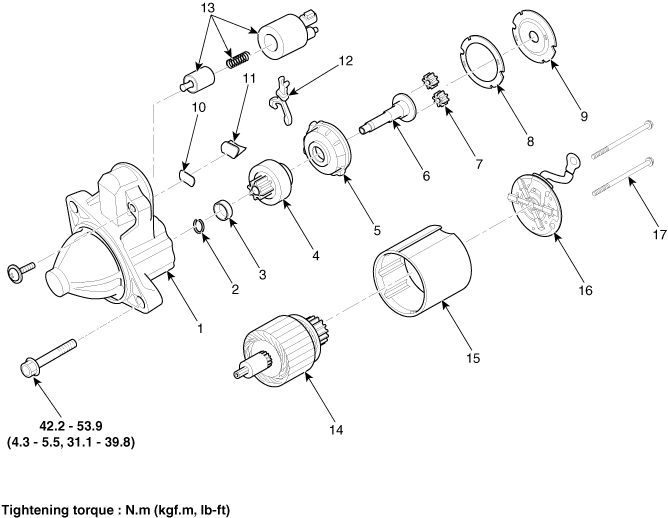

| Компонент |
|
1. Спереди
Корпус
2. Стопорное кольцо 3. Пробка 4. Обгонная муфта в сборе 5. Внутренняя шестерня в сборе 6. Планетарный вал в сборе 7. Планетарная передача в сборе 8. Упаковка 9. Щит |
10. Рычаг
тарелка
11. Набивка рычага 12. Рычаг 13. Магнитный переключатель в сборе 14. Сборка арматуры 15. Хомут в сборе 16. Сборка щеткодержателя 17. Сквозной болт |
Технические характеристики стартера
Спецификация
Элемент
Спецификация
Номинальное напряжение
12В, 1,3 кВт
Количество зубьев шестерни
11
...
Схемы стартера
Принципиальная электрическая схема
...
