Hyundai Kona: Процедуры ремонта / Блок управления SRS (SRSCM) Компоненты и расположение компонентов
| Компоненты |
|

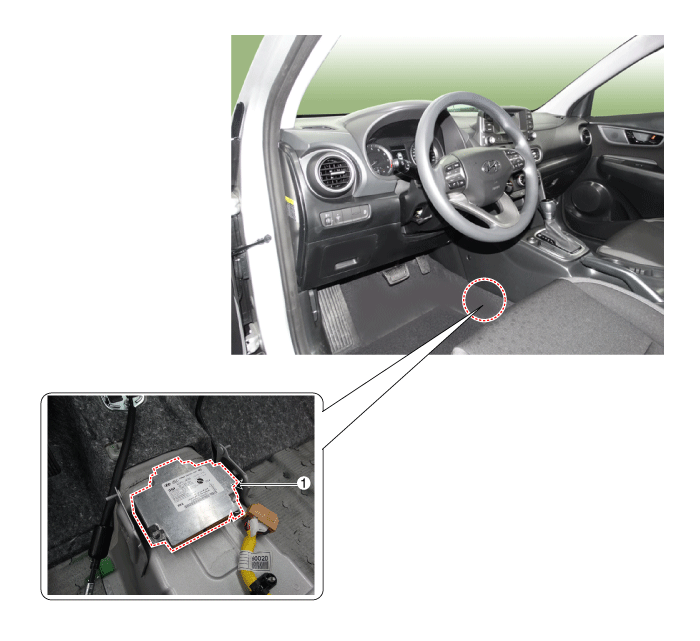

1. Дополнительные ограничения
Модуль управления системой (SRSCM)
|
|
|
Нет
|

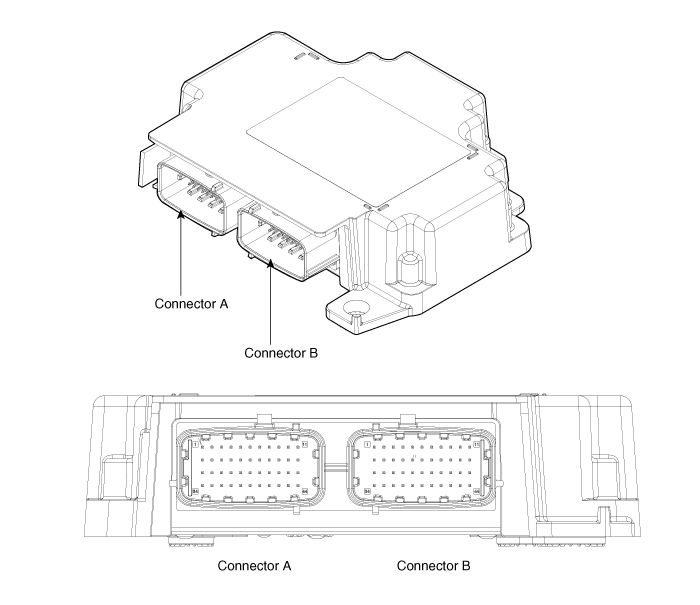

Соединитель А
|
Соединитель Б
|
|
1
|
IGN 1
|
Датчик бокового удара со стороны пассажира — высокий уровень
|
|
2
|
Датчик лобового удара водителя — высокий уровень
|
Преднатяжитель ремня безопасности пассажира — низкий
|
|
3
|
Датчик лобового удара водителя — низкий уровень
|
Датчик бокового удара водителя — высокий уровень
|
|
4
|
Датчик лобового столкновения со стороны пассажира — высокий уровень
|
Датчик бокового удара со стороны водителя — низкий уровень
|
|
5
|
Датчик фронтального удара пассажира — низкий уровень
|
Датчик бокового удара давления со стороны пассажира — низкий уровень
|
|
6
|
C CAN (низкий уровень)
|
Пассажир Датчик бокового удара пассажира — высокий уровень
|
|
7
|
C CAN (высокий)
|
Датчик бокового удара водителя и пассажира — высокий уровень
|
|
8
|
P CAN (Низкий)
|
Датчик бокового удара давления водителя — низкий уровень
|
|
9
|
Р МОЖЕТ (высокий)
|
-
|
|
10
|
-
|
-
|
|
11
|
-
|
ЗАЗЕМЛЕНИЕ
|
|
12
|
Подушка безопасности водителя 1-я ступень - высокая
|
Преднатяжитель ремня безопасности водителя — низкий (-)
|
|
13
|
Подушка безопасности водителя 1-я ступень - Низкая
|
Преднатяжитель ремня безопасности водителя — высокий
|
|
14
|
Подушка безопасности пассажира 1-я ступень - Низкая
|
Преднатяжитель ремня безопасности пассажира — высокий
|
|
15
|
Подушка безопасности пассажира 1-я ступень — высокая
|
Преднатяжитель ремня безопасности пассажира — низкий
|
|
16
|
-
|
Шторка безопасности водителя — низкая
|
|
17
|
-
|
Шторка безопасности водителя — высокая
|
|
18
|
Выключатель подушки безопасности пассажира (+)
|
Боковая подушка безопасности водителя — высокая
|
|
19
|
Выключатель подушки безопасности пассажира (-)
|
Боковая подушка безопасности водителя — низкая
|
|
20
|
Лампа включения подушки безопасности пассажира
|
Датчик бокового удара со стороны пассажира — низкий уровень
|
|
21
|
-
|
Боковая подушка безопасности пассажира — высокая
|
|
22
|
Выходной сигнал аварии
|
-
|
|
23
|
Подушка безопасности водителя №2 (высокая)
|
-
|
|
24
|
Подушка безопасности водителя №2 (низкая)
|
-
|
|
25
|
Подушка безопасности пассажира №2 (низкая)
|
-
|
|
26
|
Подушка безопасности пассажира №2 (высокая)
|
-
|
|
27
|
Лампа отключения подушки безопасности пассажира/ задний фонарь
|
-
|
|
28
|
-
|
-
|
|
29
|
-
|
-
|
|
30
|
-
|
-
|
|
31
|
-
|
-
|
|
32
|
-
|
-
|
|
33
|
-
|
Датчик замка ремня безопасности пассажира - Низкий уровень
|
|
34
|
-
|
Шторка безопасности пассажира — низкая
|
|
35
|
-
|
Шторка безопасности пассажира — высокая
|
|
36
|
-
|
-
|
|
37
|
-
|
-
|
|
38
|
-
|
-
|
|
39
|
-
|
-
|
|
40
|
-
|
Преднатяжитель заднего сиденья водителя — высокий
|
|
41
|
-
|
Преднатяжитель заднего сиденья водителя — низкий
|
|
42
|
-
|
Преднатяжитель заднего пассажира — низкий
|
|
43
|
-
|
Преднатяжитель заднего пассажира — высокий
|
|
44
|
-
|
Датчик замка ремня безопасности пассажира — высокий уровень
|
Принципиальные схемы SRSCM
Принципиальная электрическая схема
...
Модуль управления SRS (SRSCM) Описание и работа
Описание
•
Модуль управления дополнительной удерживающей системой (SRSCM) определяет,
и когда разворачивать модуль подушки безопасности, преднатяжитель ремня безопасности (BPT) и
э...
