Hyundai Kona: Принципиальные схемы тормозной системы/выключателя стоп-сигнала

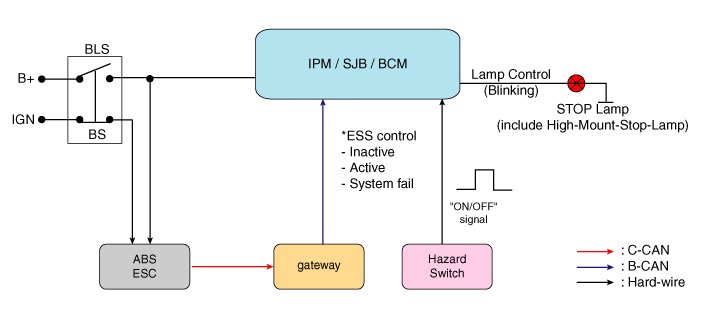

| Схематическая диаграмма |

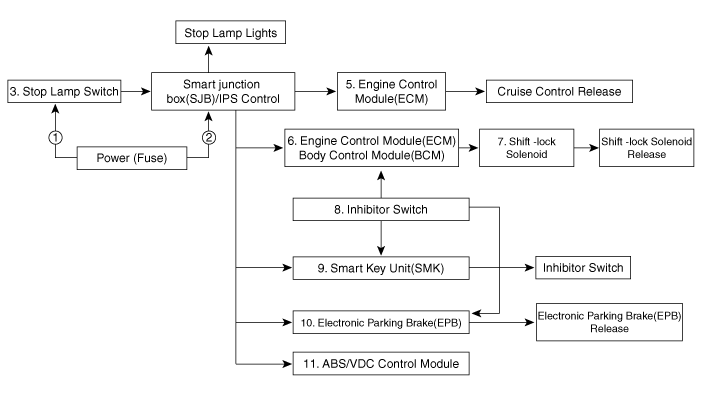

| Схема системы |

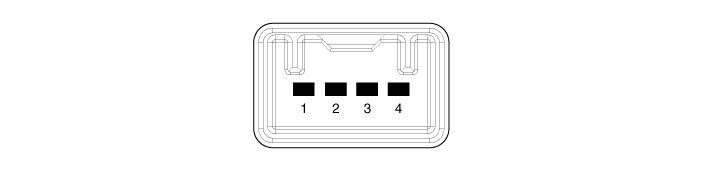

| Терминальная функция |
|
Терминал
|
Описание
|
|
1
|
IGN1
|
|
2
|
Модуль управления двигателем (ECM)
|
|
3
|
В+
|
|
4
|
Стоп-сигнал
|
Выключатель стоп-сигнала Компоненты и расположение компонентов
Компоненты
1. Выключатель стоп-сигнала
2. Рычаг педали тормоза в сборе
3. Тормозной элемент в сборе
4. Возвратная пружина
...
Выключатель стоп-сигнала
Поиск неисправностей
1.
Диагностика деталей
Предметы
Причина
Симптом
Св...
