осмотр
–
ВКЛ/ВЫКЛ для FCA включен в USM (меню настроек пользователя) и по умолчанию включено.
–
Пока IGN включен, он остается включенным, однако настройки драйвера не меняются. последний раз в следующий раз, когда IGN снова включен.
–
Когда VDC выключен, FCA также выключен.
Удаление
[FCA Радар]
1.
Снимите кожух переднего бампера.
(См. Кузов — «Крышка переднего бампера»)
2.
Снимите датчик FCA (A).
3.
Ослабьте болты (B) и снимите блок FCA с автомобиля.

Монтаж
[FCA Радар]
1.
Для установки выполните процедуру удаления в обратном порядке.
•
Угол вертикальной установки агрегата должен быть в пределах 2°±0,4°. (не 0 градусов)
※ Перед установкой бампера на автомобиль измерьте вертикальный угол единицы с транспортиром как показано.

2.
Выполните выравнивание радара FCA.

Корректирование
[(FCA) Выравнивание радарного датчика]
Система FCA предназначена для того, чтобы помочь избежать потенциального столкновения или уменьшить его последствия. когда водители применяют неадекватные тормоза, тормоза с задержкой или вообще не тормозят, чтобы избежать столкновения.
Чтобы радарный датчик работал правильно, он должен быть правильно выровнен. параллельно направлению движения автомобиля. По этой причине радар Процедура выравнивания датчика должна выполняться всякий раз, когда датчик был переустанавливается или заменяется новым.
Если процедура юстировки датчика не выполняется в указанных условиях выше, интеллектуальная система круиз-контроля может работать неправильно.
Выравнивание радарного датчика FCA требуется, когда:
•
Блок FCA был переустановлен или заменен новым.
•
Радарный датчик или окружающие детали подверглись воздействию по столкновению.
•
Датчик не может обнаружить впереди идущее транспортное средство.
•
Датчик угла поворота рулевого колеса (SAS) был заменен или отрегулирован.
Если датчик не может обнаружить впереди идущее транспортное средство:
•
Припаркуйте автомобиль на ровной поверхности.
•
Установите все шины в соответствии с указанным давлением.
•
Проверьте сход-развал колес.
•
Убедитесь, что передняя поверхность блока FCA чистая.
[Выравнивание датчика радара]
•

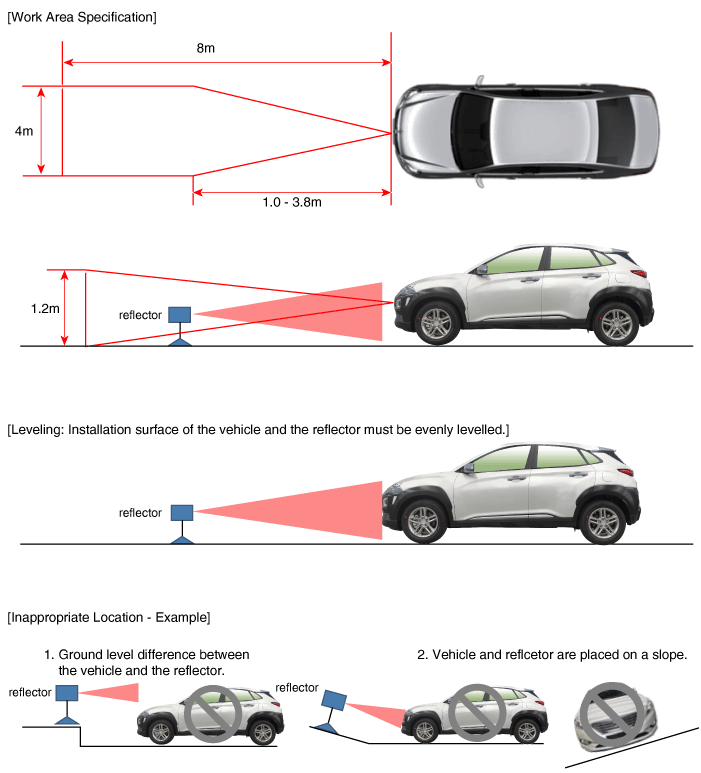

Регулировка может быть неточной, если автомобиль и отражатель размещаются на разных уровнях земли или на склоне.
•
Выполняйте в зоне с минимальным просветом 8 м спереди, Ширина 4 м, высота над землей 1,2 м.
•
Уберите тяжелые предметы из салона автомобиля (место для сидения). и багажник).
•
Убедитесь, что все шины заполнены указанным давлением воздуха.
•
Удалите предметы (металлические пластины, смолы и т. д.), которые могут стать причиной поражения электрическим током. помехи сигнала из области, где юстировка датчика выполненный.
•
Убедитесь, что автомобиль не движется и не испытывает вибрации. при выполнении выравнивания датчика (вход/выход или открытие/закрытие двери).
•
Убедитесь, что решетка радиатора и крышка датчика не загрязнены.
•
Проверьте правильность установки колес.
•
Не выключайте питание при выполнении юстировки датчика.
•
Напряжение, подаваемое на радарный датчик, должно быть в пределах 9–16 В.
•
Температура в зоне, где выполняется юстировка датчика должна быть в пределах от -30 до 60°C.
1.
Припаркуйте автомобиль на ровной поверхности.

2.

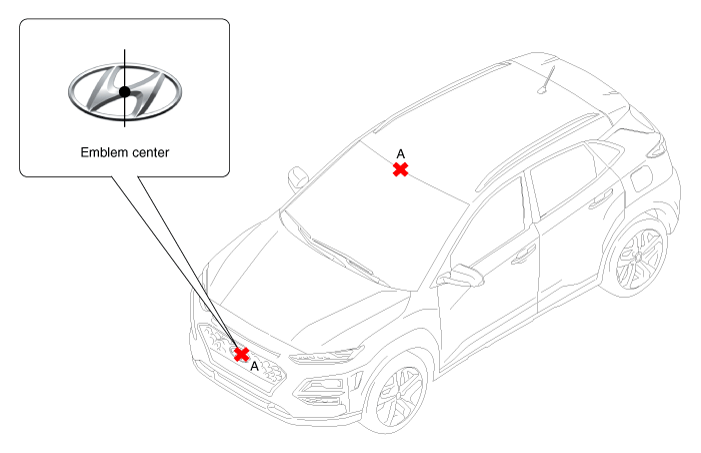

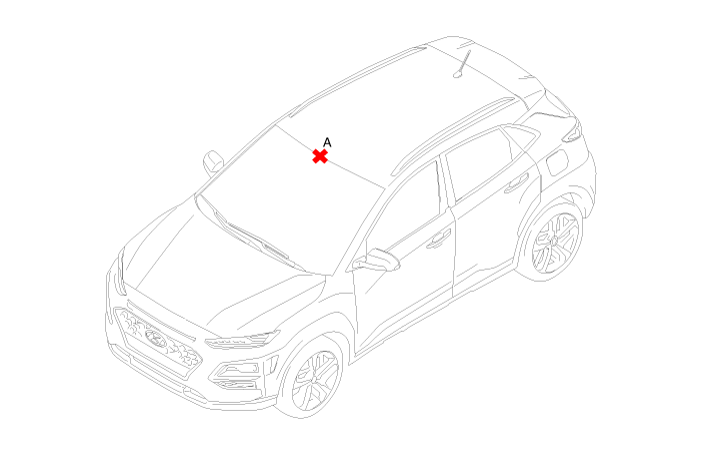

Отметьте центральную точку в верхней части ветрового стекла (A).

3.
Отметьте центральную точку эмблемы (A).

4.
Установите калибровочный лазер FCA [SST No.: 09964-C1200] на штатив. [№ SST: 09964-C1300].

5.

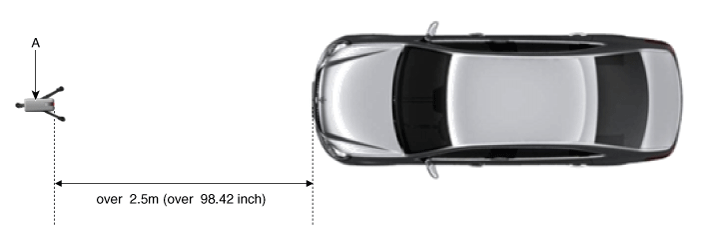

Установите вертикальный/горизонтальный лазер [SST No.: 09964-C1200] (A) в не менее 2,5 м до передней части автомобиля.

6.

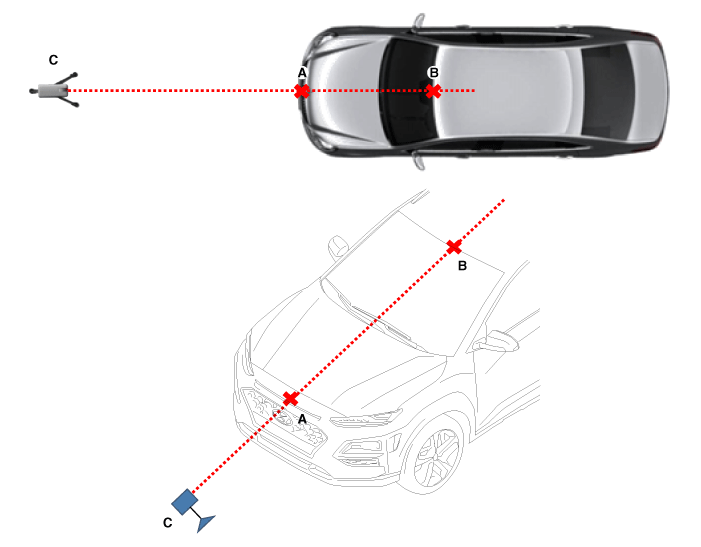

Совместите вертикальную линию лазера с (A) и (B), используя вертикальную/горизонтальную лазер (C) [№ SST: 09964-C1200].

7.

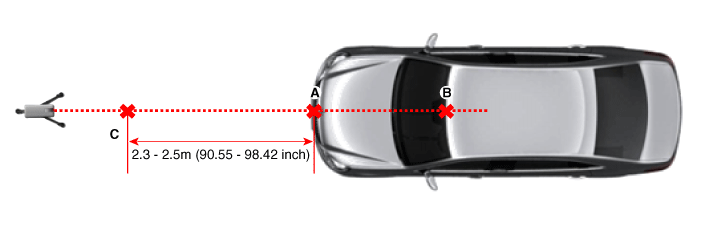

Отметка (C) на расстоянии 2,3–2,5 м (90,55–98,42 дюйма) от (A) перед транспортное средство.

•
Если возможно, выполните калибровку на расстоянии 2,5 м.
8.
Извлеките калибровочный лазер FCA [SST No.: 09964-C1200] (B) из штатив [SST №: 09964-C1300] (A).

9.
Установите отражатель [SST No.: 09964-C1100] (B) на штатив [SST No. №: 09964-C1300] (А).

10.

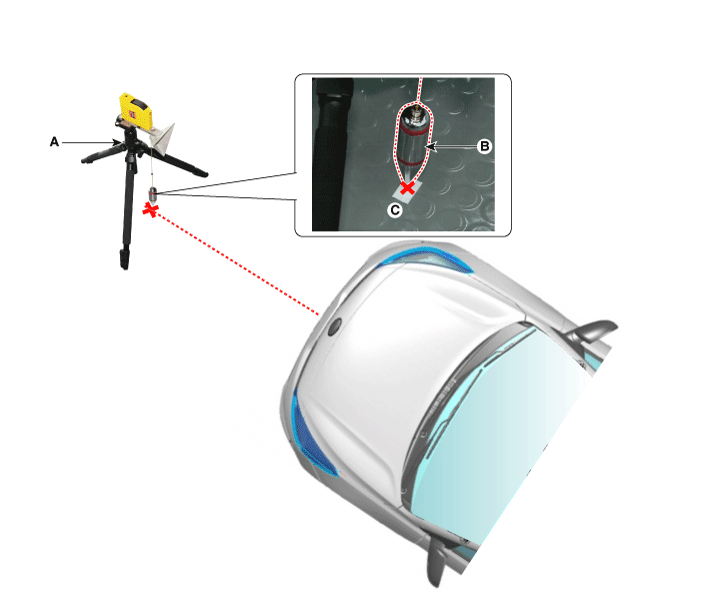

Совместите вертикальный груз (B) калибровочного отражателя FCA [SST №: 09964-C1100] (A) с точкой (C).

11.
Используя пузырьковый уровень (B) штатива [SST No.: 09964-C1300] (A), установите отражатель горизонтально.

12.

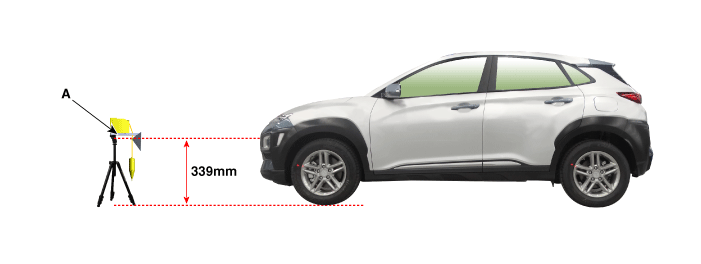

Установите высоту калибровочного отражателя FCA [№ SST: 09964-C1100]. (А) до 339 мм (13,35 дюйма).

13.
Еще раз визуально проверьте радарный датчик и поверхность переднего бампера. для следующего.
•
Убедитесь в отсутствии мусора или отражающих объектов. на поверхности радара.
•
Убедитесь в отсутствии мусора или отражающих объектов. на решетке радиатора.
14.

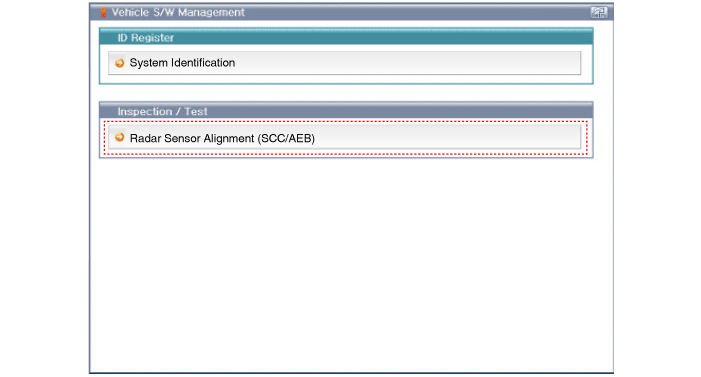

Подключите KDS/GDS к DLC автомобиля и начните выравнивание датчика.
•
Если двигатель работает, вибрация может привести к неточным выравнивание датчика, поэтому выполните выравнивание датчика в IG режим ВКЛ.
15.

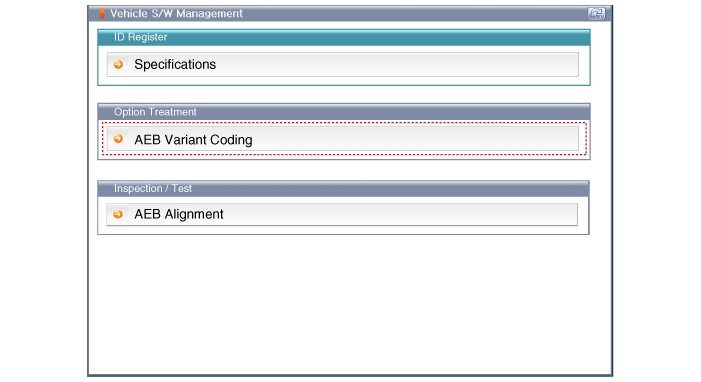

После правильного выбора модели автомобиля выберите «Выравнивание FCA». из дополнительных функций в меню KDS/GDS.

16.

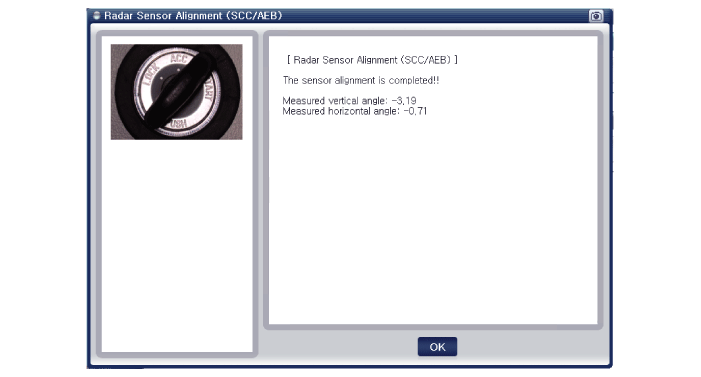

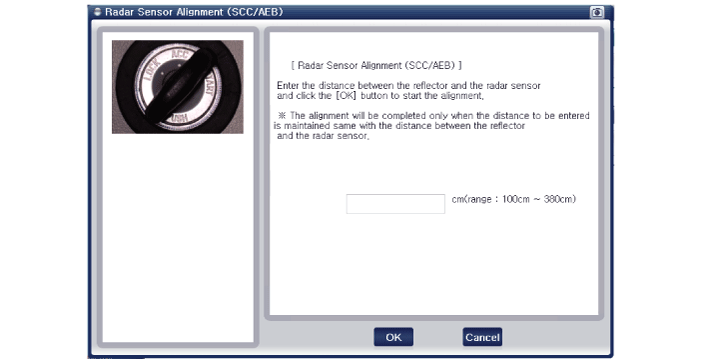

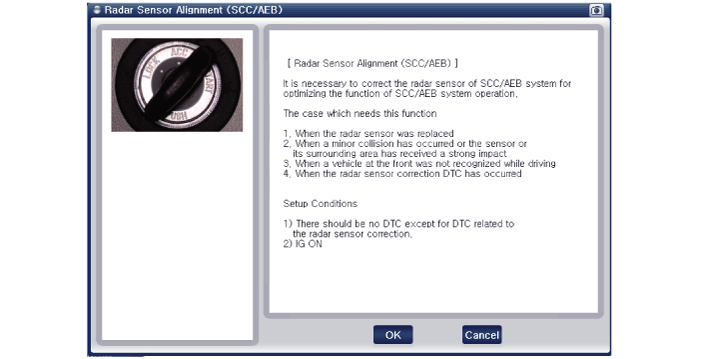

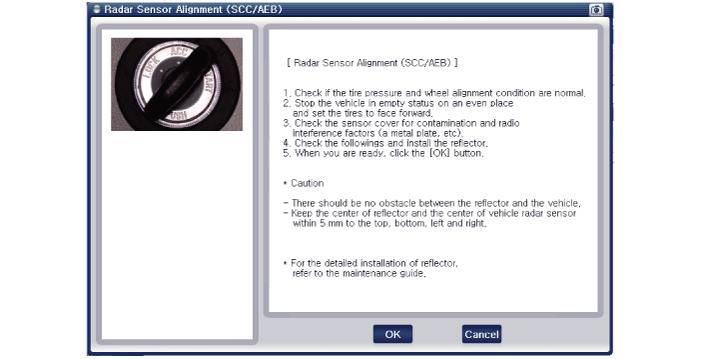

Выполните выравнивание датчика, как указано на мониторе KDS/GDS.

17.
В случае сбоя выравнивания датчика проверьте условия выравнивания. Выключите зажигание, затем повторите процедуру юстировки датчика.
