Hyundai Kona: Процедуры ремонта заднего сиденья / спинки заднего сиденья

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Кузов (внутри и снаружи) / Заднее сидение / Порядок ремонта спинки заднего сиденья

Замена
[левый]
•
Наденьте перчатки, чтобы не поранить руки.
•
При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
•
При снятии элементов внутренней отделки используйте пластиковую панель. инструмент для удаления, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите заднее сиденье в сборе [LH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Нажмите на стопорные штифты и снимите подголовник заднего сиденья (А).

3.
Ослабив крепежные винты, снимите накладку складывания заднего сиденья. (А).

4.
С помощью отвертки или съемника снимите центральную крышку заднего ремня безопасности. (А).

5.
Ослабив крепежный винт, снимите защелку спинки заднего сиденья. крышка (А).

6.
С помощью отвертки или съемника снимите заднюю крышку заднего сиденья (А).

7.
С помощью отвертки или съемника снимите крышку (А).

8.
Вытяните направляющие подголовника заднего сиденья (A), зажимая их с обеих сторон. нижней части направляющих и снимите их.

9.

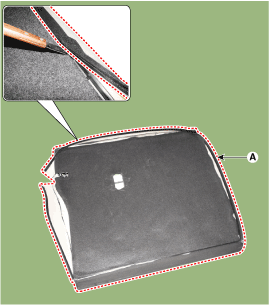

Снимите обивку спинки заднего сиденья в сборе (А) со спинки заднего сиденья. рамка.

10.
Удалив ленту-липучку (A) и защелки-кольца (B) внутри чехол подушки заднего сиденья, снимите чехол подушки сиденья (С).

11.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъемы полностью подключены
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
•
Во избежание складок убедитесь, что крышка (B) равномерно натянут перед подключением зажимов (А).
•
Замените хомуты на новые, используя специальные инструмент (С) (09880-4F000).

[Правый]
•
Наденьте перчатки, чтобы не поранить руки.
•
При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
•
При снятии элементов внутренней отделки используйте пластиковую панель. инструмент для удаления, чтобы не повредить поверхность.
•
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
1.
Снимите заднее сиденье в сборе [RH].
(См. Заднее сиденье — «Заднее сиденье в сборе»)
2.
Нажмите на стопорные штифты и снимите подголовник заднего сиденья (А).

3.
С помощью отвертки или съемника снимите крышку (А).

4.
Ослабив крепежный винт, снимите накладку складывания заднего сиденья. (А).

5.
Ослабив крепежный винт, снимите защелку спинки заднего сиденья. крышка (А).

6.
С помощью отвертки или съемника снимите заднюю крышку заднего сиденья (А).

7.
Вытяните направляющие подголовника заднего сиденья (A), зажимая их с обеих сторон. нижней части направляющих и снимите их.

8.

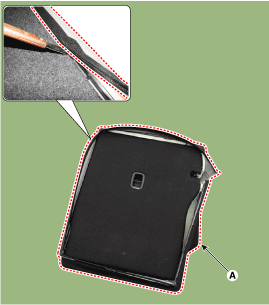

Снимите обивку спинки заднего сиденья в сборе (А) со спинки заднего сиденья. рамка.

9.
Удалив ленту-липучку (A) и защелки-кольца (B) внутри чехол подушки заднего сиденья, снимите чехол подушки сиденья (С).

10.
Для установки выполните процедуру удаления в обратном порядке.
•
Убедитесь, что разъемы подключены полностью.
•
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
•
Во избежание складок убедитесь, что крышка (B) равномерно натянут перед подключением зажимов (А).
•
Замените хомуты на новые, используя специальные инструмент (С) (09880 - 4F000).
