Hyundai Kona: Процедуры ремонта воздуходувки / Power Mosfet

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Отопление, вентиляция, кондиционирование / воздуходувка / Процедуры ремонта Power Mosfet

осмотр
1.
Включите зажигание.
2.
Вручную задействуйте переключатель управления и измерьте напряжение двигатель вентилятора.
3.
Выберите переключатель управления, чтобы поднять напряжение до высокой скорости.

Спецификация
Скорость вентилятора (ручная)
Напряжение двигателя (В)
1
3,8 ± 0,5
2
5,0 ± 0,5
3
6,1 ± 0,5
4
7,3 ± 0,5
5
8,5 ± 0,5
6
9,7 ± 0,5
7
10,9 ± 0,5
8
Батарея

Диагностика с помощью GDS
1.
Отопление, вентиляция и кондиционирование воздуха могут быть быстро диагностированы неисправные детали с помощью системы диагностики автомобиля (GDS).
※ Система диагностики (GDS) предоставляет следующую информацию.
(1) Самодиагностика: проверка кода неисправности (DTC) и дисплея.
(2) Текущие данные: проверка состояния входных/выходных данных системы.
(3) Проверка срабатывания: Проверка состояния работы системы.
(4) Дополнительные функции: другие элементы управления, такие как опция системы. и регулировка нуля.
2.
Выберите «Модель автомобиля» и систему для проверки, чтобы проверить автомобиль тестером.

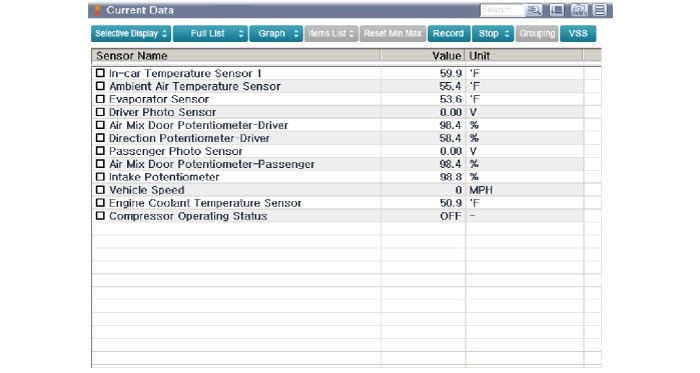

3.
Выберите меню «Текущие данные» для поиска текущего состояния ввод/вывод данных.
Входные/выходные данные для датчиков, соответствующие мощности Мосфет можно проверить.

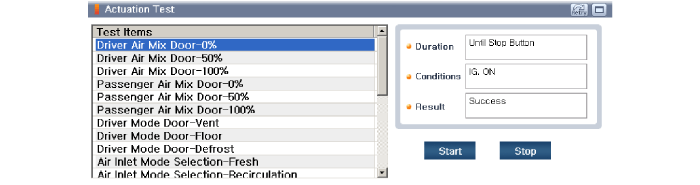

4.
Чтобы выполнить принудительную операцию над входными факторами Power Mosfet, выберите "ПРОВЕРКА ПРИВОДА".

Замена
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Отсоедините разъем силового MOSFET (A), а затем отключите питание. mosfet (B) после ослабления крепежных винтов.

3.
Для установки выполните процедуру удаления в обратном порядке.
