Удаление
•
Наденьте перчатки, чтобы защитить руки.
•
Поддевая плоской отверткой, оберните ее защитным ленту и нанесите защитную ленту вокруг соответствующих частей, для предотвращения повреждений.
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите лицевую панель кластера.
(См. Кузов — «Приборная панель»)
3.
Отделите комбинацию приборов (А) после ослабления крепления винты.

4.
Снятие комбинации приборов после отсоединения разъема комбинации приборов (А).

Монтаж
1.
Установите кластер после подключения разъемов кластера.
2.
Установите лицевую панель кластера.
3.
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
•
Выполнение вариантного кодирования после замены прибора кластер.
осмотр
1.
Контрольная точка (предупреждающий индикатор)
•
Условия неисправности и нормальные рабочие условия, обратитесь к руководству пользователя.
Нет
Ссылочный символ
Имя
Цвет
Входной сигнал
Управление сигналом
Контрольно-пропускной пункт
1

Сигнал поворота (левый)
Зеленый
МОЖЕТ
млрд кубометров
(Шлюз)
1)
Многофункциональный переключатель
2)
млрд кубометров
3)
Сбой CAN
2

Сигнал поворота (правый)
Зеленый
МОЖЕТ
млрд кубометров
(Шлюз)
1)
Многофункциональный переключатель
2)
млрд кубометров
3)
Сбой CAN
3

Задний фонарь
Зеленый
МОЖЕТ
млрд кубометров
(Шлюз)
1)
Многофункциональный переключатель
2)
млрд кубометров
3)
Сбой CAN
4

Противотуманная фара
Зеленый
МОЖЕТ
млрд кубометров
(Шлюз)
1)
Многофункциональный переключатель
2)
млрд кубометров
3)
Сбой CAN
5

Дальний свет
Синий
МОЖЕТ
млрд кубометров
(Шлюз)
1)
Многофункциональный переключатель
2)
млрд кубометров
3)
Сбой CAN
6

Предупреждение
Желтый
МОЖЕТ
БЧВ
1)
Система БЧВ
2)
Сбой CAN
СКДП
1)
Система TPMS
2)
Сбой CAN
ССС
1)
Система SCC
2)
Сбой CAN
LDW
1)
Система LDW
2)
Сбой CAN
ФКВ
1)
Система ФКВ
2)
Сбой CAN
HBA
1)
Система HBA
2)
Сбой CAN
млрд кубометров
1)
Наружная лампа
2)
млрд кубометров
3)
Сбой CAN
Жесткая связь
Низкая шайба
1)
Датчик уровня омывающей жидкости
2)
Сбой проводки
Цифровой вход
Напоминания, когда сервис проверяет
7

Заряд батареи
Красный
Жесткая связь
Генератор
1)
Генератор
2)
Сбой проводки
3)
Батарея
8

Давление масла
Красный
Жесткая связь
ЕСМ
1)
Датчик давления масла
2)
Сбой проводки
3)
ЕСМ
4)
Сбой CAN
9

Проверь двигатель
Желтый
МОЖЕТ
ЕСМ
1)
ЕСМ
2)
Сбой CAN
10

Иммобилайзер
Желтый
МОЖЕТ
+
Жесткая связь
ИММОБИЛАЙЗЕР
СМК
1)
Система иммобилайзера
2)
СМК
3)
млрд кубометров
4)
Сбой CAN
5)
Жесткая связь
11

Ручной тормоз
Тормозная жидкость
ЭБД
ЭПБ
исполнительный вице-президент
Красный
МОЖЕТ
млрд кубометров
(Шлюз)
ЭБД
ЭПБ
исполнительный вице-президент
АБС
ТКС
1)
млрд кубометров
2)
Система АБС
3)
Система EPB
4)
Сбой CAN
5)
Выключатель стояночного тормоза
6)
Датчик рычага тормозного масла
12

АБС
Желтый
МОЖЕТ
АБС
1)
Система АБС
2)
Сбой CAN
13

ESC
Желтый
МОЖЕТ
ТКС
1)
Система АБС
2)
Сбой CAN
14

ESC выкл.
Желтый
МОЖЕТ
ТКС
1)
Система АБС
2)
Сбой CAN
17

Ремень безопасности
Красный
МОЖЕТ
млрд кубометров
(Шлюз)
1)
млрд кубометров
2)
Сбой CAN
18

Воздушная подушка
Красный
МОЖЕТ
SRSCM
1)
Система SRSCM
2)
Сбой CAN
19

прибыль на акцию
(МДПС)
Красный
МОЖЕТ
МДПС
1)
Система блока MDPS
2)
МДПС Мотор
3)
Сбой CAN
20

СКДП
Желтый
МОЖЕТ
СКДП
1)
Система TPMS
2)
Датчик TPMS
3)
Сбой CAN
21

Предупреждение о топливе
Желтый
Прямой
(Миком)
Отправитель топлива
1)
Отказ датчика топлива
2)
Сбой проводки
22

Дверь открыта
Красный
МОЖЕТ
млрд кубометров
(Шлюз)
1)
млрд кубометров
2)
Сбой CAN
3)
Дверной датчик/переключатель
23

ЭКО
Зеленый
Жесткая связь
ЭКО-режим
1)
Переключатель режима вождения
2)
Система ЭБУ
3)
Система ТКУ
24

СПОРТ
Желтый
Жесткая связь
Режим СПОРТ
1)
Переключатель режима вождения
2)
Система ЭБУ
3)
Система ТКУ
25

КРУИЗ
Зеленый
МОЖЕТ
ЕСМ
1)
ЕСМ
2)
Сбой CAN
26

НАБОР
Зеленый
МОЖЕТ
ЕСМ
1)
ЕСМ
2)
Сбой CAN
27

АВТО СТОП
Зеленый
Желтый
МОЖЕТ
ЕСМ
1)
ЕСМ
2)
Сбой CAN

2.
КПП (датчик)
Нет
Имя
Входной сигнал
Управление сигналом
(Блок/датчик)
Контрольно-пропускной пункт
1
Спидометр
C-CAN
АБС/ESC
1) Отказ линии CAN
3
Тахометр
C-CAN
скорая помощь
1) Отказ линии CAN
4
Температура охлаждающей воды
C-CAN
скорая помощь
1) Отказ линии CAN
5
Топливо
Жесткий провод
Топливный шлифовальный станок
1) Неисправность датчика уровня топлива
2) Неисправность проводки
6
Индикатор рычага переключения передач
C-CAN
ТКУ
1) Отказ линии CAN

Диагностика с помощью ГДС
1.
Электросистема кузова может быть быстро диагностирована неисправными частями с системой диагностики автомобиля (GDS).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка кода неисправности (DTC) и отображения
(2)
Текущие данные: проверка состояния входных/выходных данных системы.
(3)
Тест привода: Проверка состояния работы системы
(4)
Дополнительная функция: другое управление, такое как система опция и настройка нулевой точки
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль тестером.
3.
Выберите «Модуль управления кузовом (BCM)», чтобы проверить «Модуль кластера». (КЛУ)».
4.

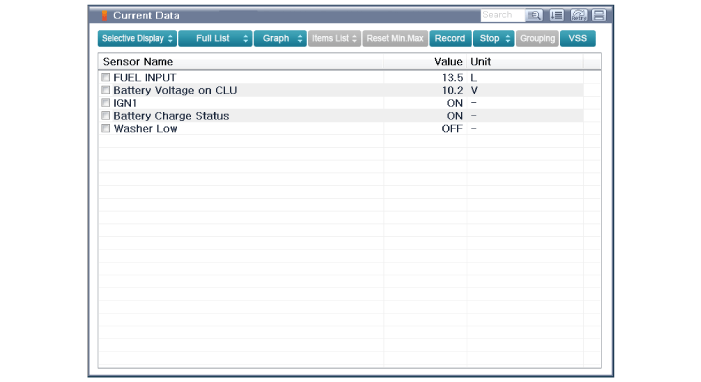

Выберите меню «Текущие данные» для поиска текущего состояния входные/выходные данные.
Входные/выходные данные для датчиков, соответствующих кластеру модуль (CLU) можно проверить.

5.

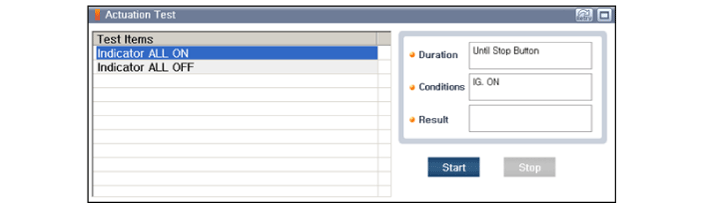

Чтобы проверить введенное значение подсветки кластера, выберите опцию «Активный тест».

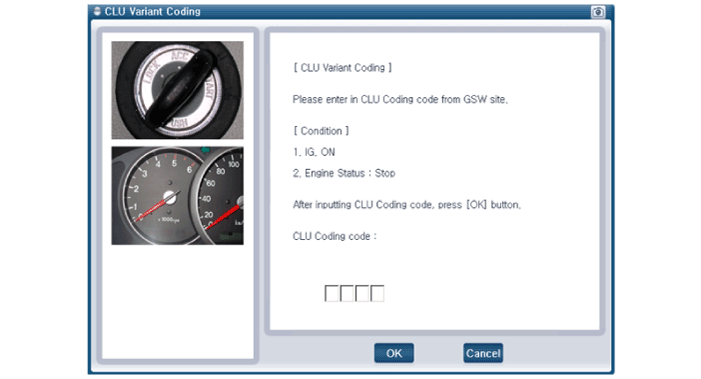

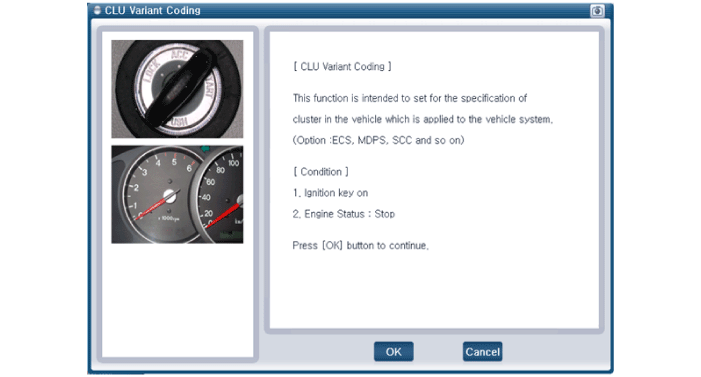

Вариантное кодирование CLU
После замены кластера на новый необходимо выполнить "Вариант Кодирование».
1.
Подключите кабель GDS к разъему канала передачи данных на стороне водителя. нижней панели аварийной площадки, включите питание GDS.
2.
Выберите модель и «BCM».
3.

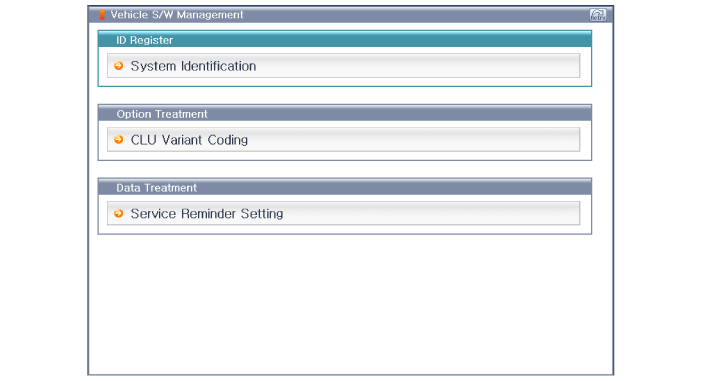

Выберите режим кодирования Variant для выполнения.

4.

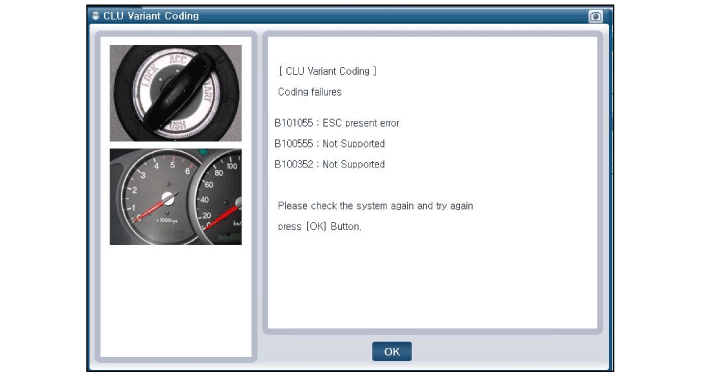

Если коды неисправностей возникли при выполнении вариантного кодирования, попробуйте кодирование варианта CLU снова после проверки состояния установки системы CLU.
