Hyundai Kona: Индикаторы и приборы / Комбинация приборов Описание и работа

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Электрическая система кузова / Индикаторы и датчики / Описание и работа комбинации приборов

Описание

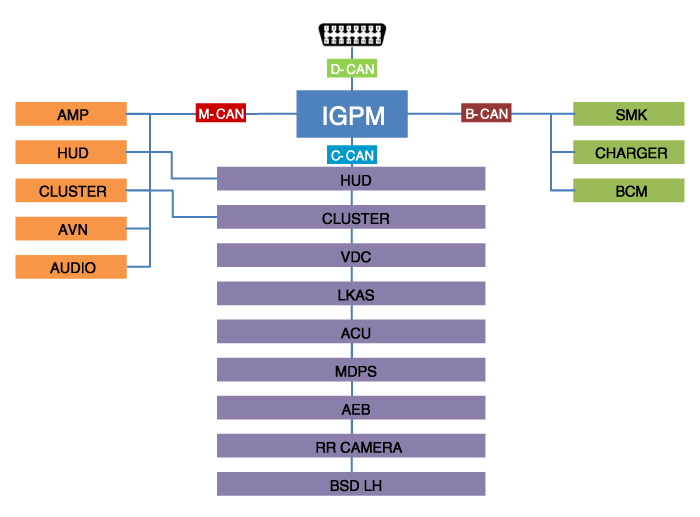

Схема сети связи

Сокращение
Объяснение
АКУ
Блок управления подушками безопасности
АЕБ
Автономное экстренное торможение
AMP
Усилитель
АВН
Головное устройство (аудио/AVN)
B_CAN
Сеть контроллеров тела
млрд кубометров
Модуль управления кузовом
БЧВ
Индикатор предупреждения о столкновении в слепых зонах
C_CAN
Локальная сеть контроллера шасси
КЛУ
Кластерный модуль
КАРМЕРА
Камера заднего вида
M_CAN
Мультимедийная сеть контроллеров
МДПС
Рулевое управление с электроприводом
P_CAN
Локальная сеть контроллера силового агрегата
SJB
Умный соединительный блок
СМК
Блок смарт-ключа

Кодирование вариантов кластера
Поскольку у нас есть больше опций (ESC, MDPS, SCC и т. д.) в автомобиле, приборная панель теперь есть больше информации для отображения в зависимости от выбранных параметров.
По этой причине нам нужно узнать, какие варианты текущего транспортного средства, когда меняем приборную панель.
Для решения этой проблемы курс обучения на основе требуемого варианта для автомобиля при замене приборной панели.
Это называется вариантным кодированием.
Функция
1.
Высокоскоростная связь CAN (C-CAN)
–
Пользовательская функция: посадка на блокирующие листы, приветствие Свет
–
LDW: Предупреждение о выходе из полосы движения
–
SPAS: интеллектуальная система помощи при парковке
2.
Низкоскоростная связь CAN (MM-CAN)
–
AV: аудио/видео Мультимедийный информационный дисплей
–
TBT: отображение навигационной информации с поворотом
3.
Звуковой выход
Комбинация приборов и внешние динамики подключены к выходу различных сигналов и звуковых эффектов.
Если применяется внешний AMP, направленная тревога выводится через усилитель

4.
Режим пользовательских настроек (USM)
Настройку можно изменить с помощью переключателей (Меню, ВВЕРХ, ВНИЗ и кнопки OK). Есть много пунктов (например, In/Out Seat Synchronization, Синхронизация рулевого колеса In / Out, автоматическая блокировка дверей, автоматическая дверь Отключение блокировки, сопровождение фар, приветственный свет, приветственный звук, Сигнал поворота одним касанием, автоматический сброс среднего расхода топлива, яркость, и Настройка контента), которые можно установить и настроить. Поток сигналов во время настройки выглядит следующим образом.
(1)
Настройки UMS устанавливаются, они передаются в BCM.
(2)
BCM передает настройки по B_CAN соответствующим модулям.
(3)
Модуль завершает настройку и передает измененный установка на БКМ.
(4)
BCM передает окончательные настройки по C_CAN в кластер.
•
Кластер связывается напрямую с C-CAN единицы измерения.
Схема комбинации приборов
Принципиальная электрическая схема [Моно (3,5")] [Тип Super Vision (4,2")] [Тип Super Vision (4,2")] ...

Процедуры ремонта комбинации приборов
Удаление • Наденьте перчатки, чтобы защитить руки. ...
