Hyundai Kona: Система контроля выбросов выхлопных газов / GPF (бензиновый сажевый фильтр) Процедуры ремонта

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система контроля выбросов / Система контроля выбросов выхлопных газов / GPF (бензиновый сажевый фильтр) Процедуры ремонта

Регенерация ГПФ
Эта процедура предназначена для принудительной регенерации GPF с помощью сканирующего прибора, когда GPF не регенерировался во время движения. Например, если автомобиль имеет повторяющееся «Движение на низкой скорости» или «Движение на короткие расстояния», регенерация GPF процедура не может быть продолжена, потому что не работает «Режим регенерации».
•
При выполнении режима регенерации службы GPF в помещении высокая температура выхлопных газов может привести к ожогам.
Поэтому необходимо выполнить режим регенерации службы GPF. в наружной безопасной зоне.
Состояние принудительной регенерации
–
Температура охлаждающей жидкости двигателя: около 70°C
–
Двигатель на холостом ходу
–
P-диапазон (A/T) или нейтраль (M/T)
–
Нормальное напряжение батареи
–
Электрическая нагрузка включена при полной нагрузке (кондиционер включен, если имеется, вентилятор включен с максимальной нагрузкой). скорость, фары включены, стеклоочистители включены, другие лампы включены и т. д.).
1.
Выключите зажигание.
2.
Подключите GDS к разъему канала передачи данных (DLC).
3.
Включите зажигание.
4.
Выберите «Автомобиль, Год выпуска, Двигатель, Система».
5.
Запустите двигатель на холостом ходу и в диапазоне P (A/T) или в нейтральном положении (M/T).
6.
Полностью подайте электрическую нагрузку на автомобиль (кондиционер включен, вентилятор включен с максимальной нагрузкой). скорость, включенные фары, включенные стеклоочистители, включенные другие лампы и т. д.).
7.

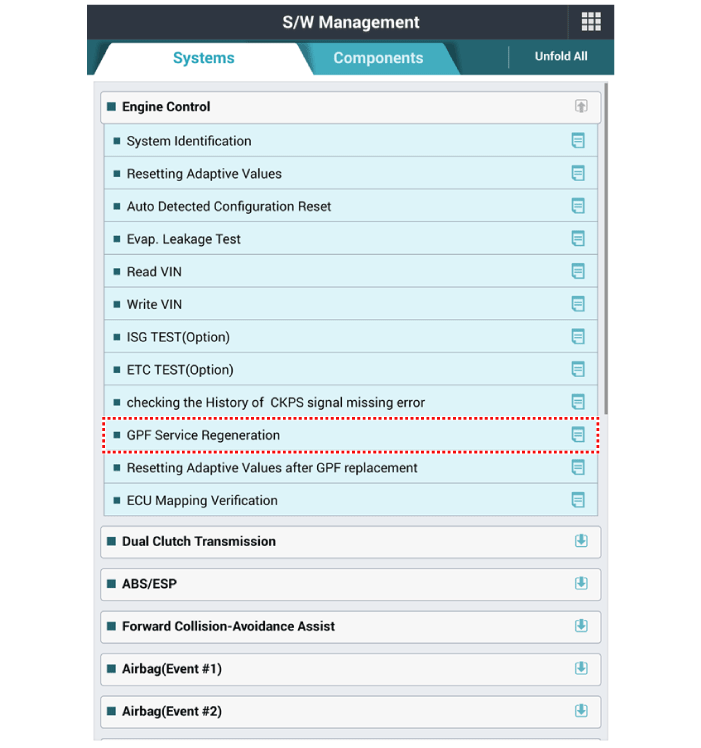

Выберите «Управление программным обеспечением автомобиля».
8.

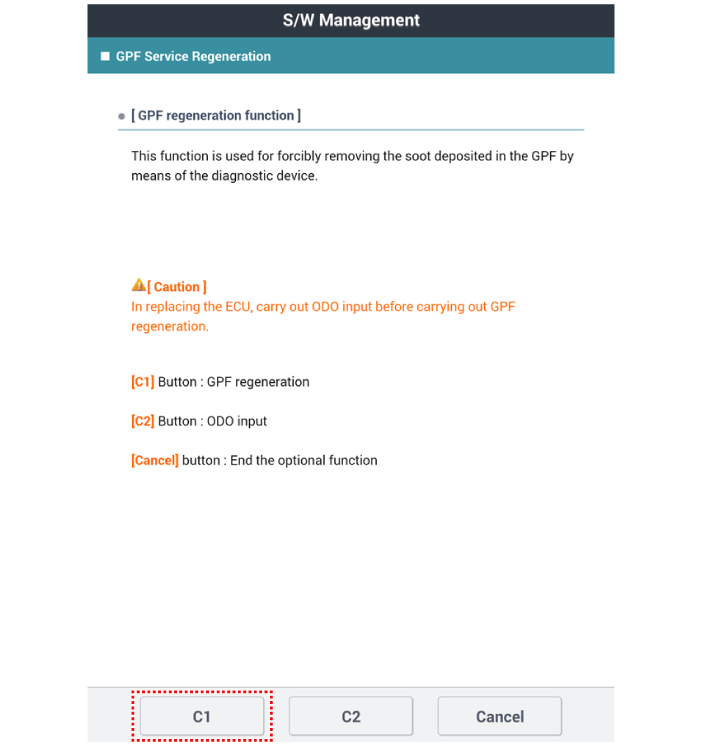

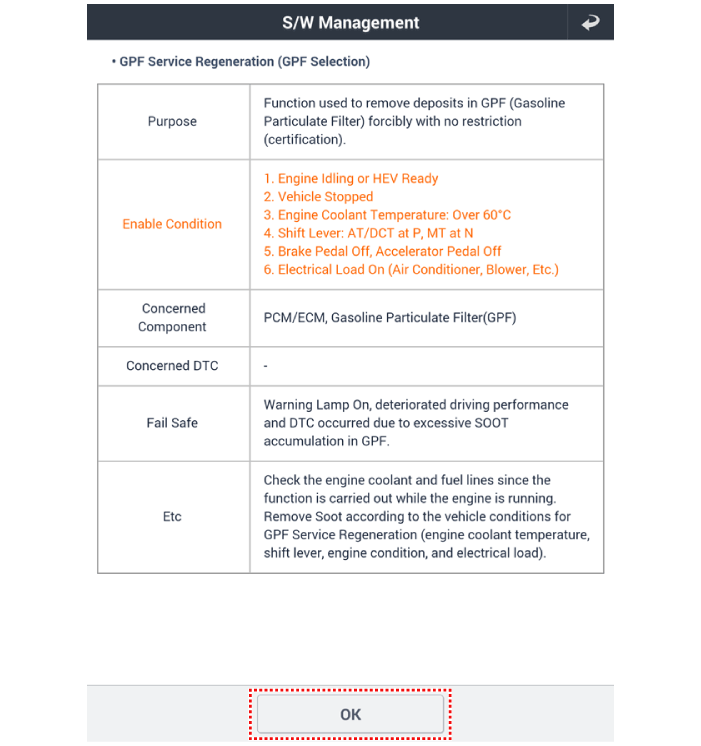

Выберите «Регенерация службы GPF».

Удаление
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Поднимите автомобиль.
3.
Снимите датчик температуры отработавших газов (EGTS) №1, №2.
(См. Блок управления двигателем/топливная система — «Датчик температуры выхлопных газов (ЕГТС)")
4.
Снимите GPF (B) после снятия установочных гаек (A).

Монтаж
1.
Установите в порядке, обратном снятию.
Гайка установки GPF:
39,2–58,8 Н·м (4,0–6,0 кгс·м, 28,9–43,4 фунт-фут)
•
При установке заменить на новые прокладки.
Замена
•
После замены узла GPF НЕОБХОДИМО выполнить Изменить процедуру».
1.
Выключите зажигание.
2.
Подключите GDS к разъему канала передачи данных (DLC).
3.
Включите зажигание.
4.
Выберите «Автомобиль, Год выпуска, Двигатель, Система».
5.
Запустите двигатель на холостом ходу и в диапазоне P (A/T) или в нейтральном положении (M/T).
6.
Полностью подайте электрическую нагрузку на автомобиль (кондиционер включен, вентилятор включен с максимальной нагрузкой). скорость, включенные фары, включенные стеклоочистители, включенные другие лампы и т. д.).
7.
Выберите «Управление программным обеспечением автомобиля».
8.

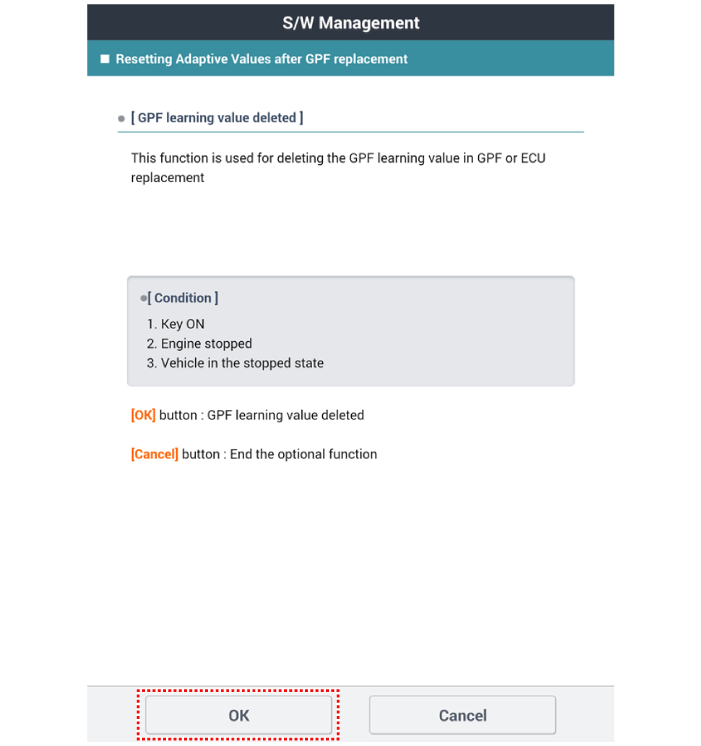

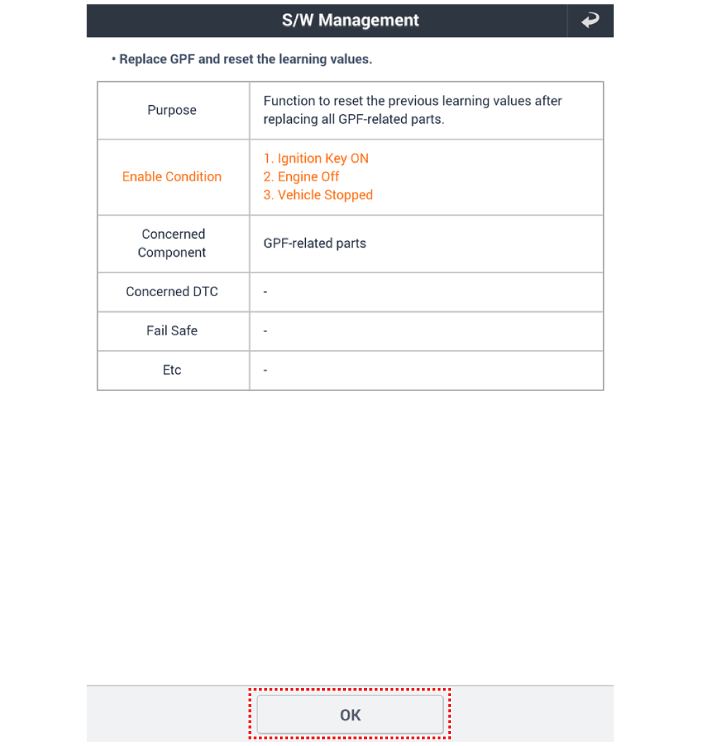

Выберите «Сброс адаптивных значений после замены GPF».
