Описание

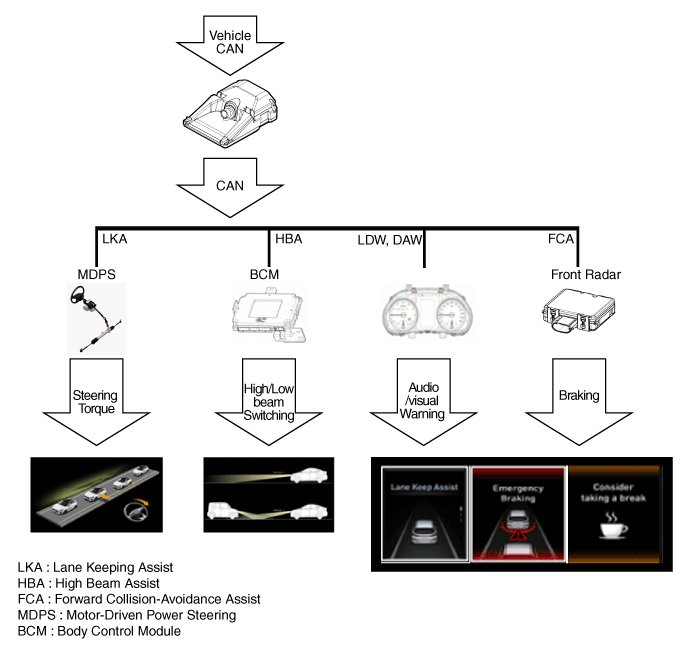

Блок-схема

Функции МФЦ
Многофункциональная камера (MFC) поддерживает следующие функции, используя информацию (полоса, источник света, транспортное средство и пешеход), обнаруженные фронтальной камерой и информацию о сигнале автомобиля (связь CAN).
1.
Система удержания в полосе движения (LKA): Если установлено, что автомобиль покидает дороге во время движения, водитель предупрежден об опасности и рулевое управление контролируется, чтобы предотвратить аварию. LKA подает визуальное/звуковое/тактильное предупреждение водителю, если определяется, что полоса отходит от полосы с учетом информации о полосе движения и границе дороги, распознаваемой МФЦ и работает ли лампа указателя поворота.
Однако МФЦ может не работать нормально в предельной ситуации. где границы полосы и дороги не могут быть распознаны.
2.
Ассистент дальнего света (HBA): Ассистент дальнего света (HBA) управляет работой дальнего света, чтобы максимизировать дальность обзора спереди, в то время как сводя к минимуму отбрасывание бликов на других водителей ночью и под условиях низкой освещенности. Система использует переднюю камеру для обнаружения есть ли какой-либо источник света от впереди или встречного транспортного средства или уличное освещение. Система выключает дальний свет, если источник света и включает дальний свет, если нет источника света. Однако, когда передняя камера не может обнаружить окружающую ситуации система может работать неправильно.
3.
Предупреждение о прямом столкновении (FCW): Предупреждение о прямом столкновении (FCW) предупреждает водителя и контролирует тормоза/рулевое управление автомобиля, чтобы чтобы избежать фронтального столкновения с препятствием во время движения. Чтобы чтобы разрешить работу системы, МФЦ передает обнаруженный информация о впереди идущем транспортном средстве и пешеходе радар с использованием связи CAN.
Работа системы
Функциональные требования МФЦ следующие:
1.
Система удержания в полосе движения (LKA)
–
Он работает, когда установлена ​​функция LKA и автомобиль скорость более 60 км/ч.
(Настройка функции LKA: включение LKA, режим USM LKA)
–
Линии должны быть четко разделены, и обе полосы должны быть обнаруженным.
–
Рука водителя должна лежать на руле и функция отменяется при игнорировании усилия на руле когда функция LKA активирована.
–
LKA сработает, если смена полосы движения будет произведена произвольно в то время как лампа указателя поворота и выключатель аварийного освещения ВЫКЛЮЧЕННЫЙ.
–
LKA работает при ширине полосы движения 2,8 м или более и 4,3 м или меньше.
–
Если транспортное средство пересекает более 40% ширины проезжей части. транспортное средство, считается, что полоса движения отклоняется для смены полоса и функция LKA отменяется.
–
В следующих случаях LKA может не работать.
1)
При движении по крутому повороту
2)
Внезапное торможение или внезапная смена полосы движения
3)
Когда работает функция ESC/VSM
2.
Интеллектуальная система управления дальним светом (HBA)
1)
Если переключатель освещения прижат к приборной панели, дальний свет включен, HBA выключен.
2)
Срабатывает при скорости автомобиля более 45 км/ч.
3)
Детали операции в зависимости от состояния освещения переключатель во время работы системы Smart High Beam Assist (HBA) системы следующие:
–
Если переключатель освещения прижат к приборной панели, дальний свет включен, HBA выключен.
–
Если переключатель света потянуть вверх при включенном дальнем свете выключается, включается дальний свет, а HBA остается включенным. (Когда вы отпускаете руку, переключатель перемещается в центр и дальний свет выключается.)
–
Когда выключатель света включен с включенным дальним светом включен HBA, дальний свет выключается и система выпущен.
–
Если перевести переключатель света с AUTO на фару положение, дальний свет выключается и система выпущенный.
–
При работе HBA с включенным дальним светом фара автоматически переключается в выключенное состояние дальнего света, если:
4)
Обнаружение фар или задних фонарей приближающегося транспортное средство
–
Обнаружение фар или задних фонарей приближающегося транспортное средство
–
Обнаружение фар или задних фонарей велосипедов и мотоциклы
–
Окружение достаточно яркое, чтобы не включать фары
–
Впереди есть уличный фонарь или другой источник света
–
Переключатель освещения не находится в положении AUTO (автоматическое освещение).
–
HBA выключен
–
Скорость автомобиля снижается до 35 км/ч или менее
5)
Даже если условия работы HBA удовлетворены, не работает в недельном часовом поясе.
6)
Распознает источник света впереди идущего автомобиля в обычном режиме ночная среда и автоматические повороты дальнего света включено или выключено.
Компоненты и расположение компонентов
Расположение компонента 1. Переключатель LDW/LKA ВКЛ/ВЫКЛ 2. Кластер 3. Камера переднего вида ...

Процедуры ремонта
Вариантное кодирование    Если вам необходимо альтернативное кодирование: – Замените...
