Hyundai Kona: Процедуры ремонта системы управления коробкой передач с двойным сцеплением / модуля управления DCT (TCM)

Hyundai Kona (OS) 2018-2023 Руководство по эксплуатации / Система DCT (трансмиссия с двойным сцеплением) / Система управления коробкой передач с двойным сцеплением / Блок управления DCT (TCM) Процедуры ремонта

осмотр
Проверка модуля управления коробкой передач (TCM) Процедура
1.
Проверка цепи массы TCM: Измерьте сопротивление между TCM и основание шасси.
(Проверьте клемму, подключенную к заземлению шасси, при использовании задней части разъема жгута в качестве базовой точки для TCM.)
Нормальное чтение (сопротивление): ниже 1 Ом
2.
Проверка разъема TCM: Отсоедините разъем TCM и визуально проверьте, нет ли перегиба на клемме заземления разъем жгута. Также визуально проверьте давление соединения.
3.
Если во время проверки на шаге 1 и шаге 2 проблем не обнаружено, то проблема в самом ТСМ. В этом случае замените TCM и еще раз осмотрите автомобиль.
4.
Повторная проверка TCM: Установите TCM, неисправность которого была определена. с шага 3 на другом автомобиле. Сбросьте код ошибки и проверьте операции на этом автомобиле. Если автомобиль работает без проблем, затем снова осмотрите первый автомобиль с первоначальной проблемой.
Удаление
1.
Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Отсоедините разъем TCM (А).
3.
Снимите TCM с автомобиля, открутив крепежную гайку (B-3ea).
Момент затяжки :
9,8–11,7 Н·м (1,0–1,2 кгс·м, 7,2–8,6 фунт-фут)

Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
•

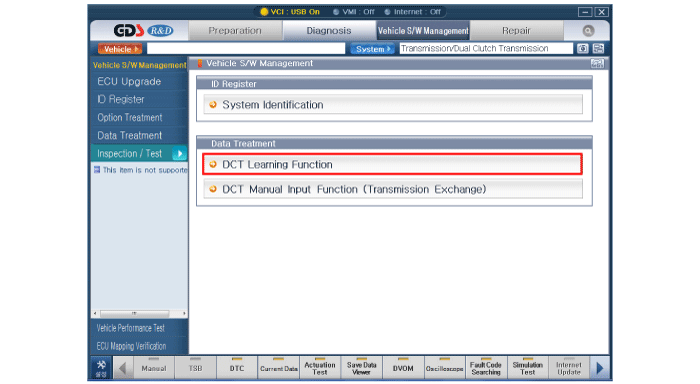

Выполните процедуру обучения точки касания сцепления, используя ГРС после замены ТСМ.
