Hyundai Kona: Система управления двигателем / Расположение узлов и агрегатов

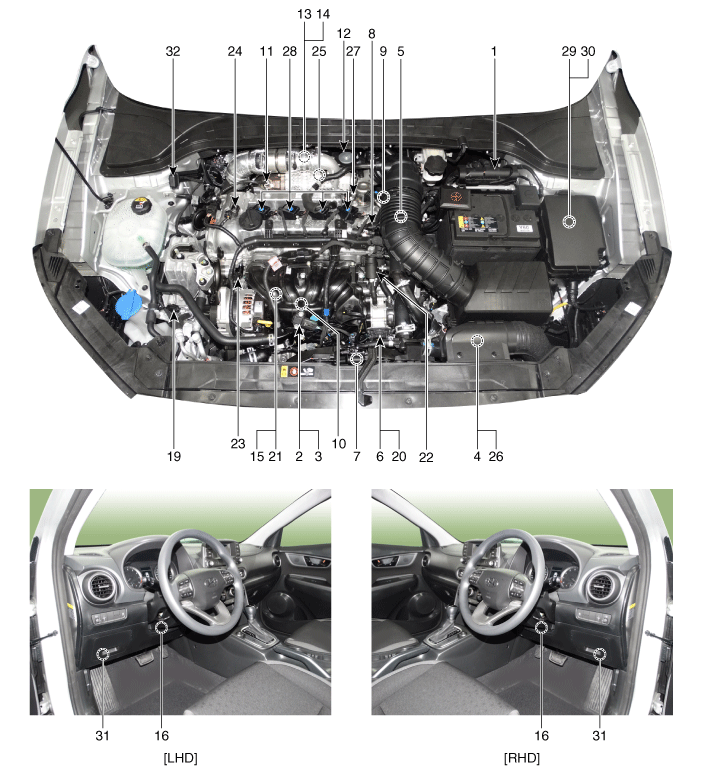

| Расположение компонентов |
|
1. ECM (модуль управления двигателем)
2. Датчик абсолютного давления в коллекторе (MAPS) 3. Датчик температуры впускного воздуха (IATS) 4. Датчик давления наддува (ДДП) 5. Датчик температуры охлаждающей жидкости двигателя (ECTS) 6. Датчик положения дроссельной заслонки (TPS) 7. Датчик положения коленчатого вала (CKPS) 8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск] 9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] 10. Датчик детонации 11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1] 12. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2] 13. Датчик температуры выхлопных газов (EGTS) №1 14. Датчик температуры выхлопных газов (EGTS) №2 15. Датчик давления в рампе (RPS) 16. Датчик положения акселератора (APS) 17. Датчик уровня топлива (ДУТ) 18. Датчик температуры окружающей среды (АТС) |
19. Датчик давления кондиционера (APT)
20. Двигатель ETC [интегрирован в модуль ETC] 21. Инжектор 22. Электромагнитный клапан управления продувкой (PCSV) 23. Соленоид управления маслом CVVT (OCS) [ряд 1 / впуск] 24. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп] 25. Электрический привод заслонки сброса (EWGA) 26. Электромагнитный клапан управления RCV 27. Клапан регулировки давления топлива 28. Катушка зажигания 29. Главное реле 30. Реле топливного насоса 31. Разъем канала передачи данных (DLC) [16-контактный] 32. Многоцелевой контрольный разъем [6Pin] 33. Датчик давления топлива (FPS) 34. Канистра 35. Воздушный фильтр топливного бака |
|
1. ECM (модуль управления двигателем)
|
2. Датчик абсолютного давления в коллекторе (MAPS)
3. Датчик температуры впускного воздуха (IATS) |
|
|
|
|
4. Датчик давления наддува (ДДП)
|
5. Датчик температуры охлаждающей жидкости двигателя (ECTS)
|
|
|
|
|
6. Датчик положения дроссельной заслонки (TPS)
20. Двигатель ETC [интегрирован в модуль ETC] |
7. Датчик положения коленчатого вала (CKPS)
|
|
|
|
|
8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп] |
10. Датчик детонации (КС)
|
|
|
|
|
11. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1]
|
12. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2]
|
|
|
|
|
13. Датчик температуры выхлопных газов (EGTS) №1
14. Датчик температуры выхлопных газов (EGTS) №2 |
15. Датчик давления в рампе (RPS)
21. Инжектор |
|
|
|
|
16. Датчик положения акселератора (APS)
|

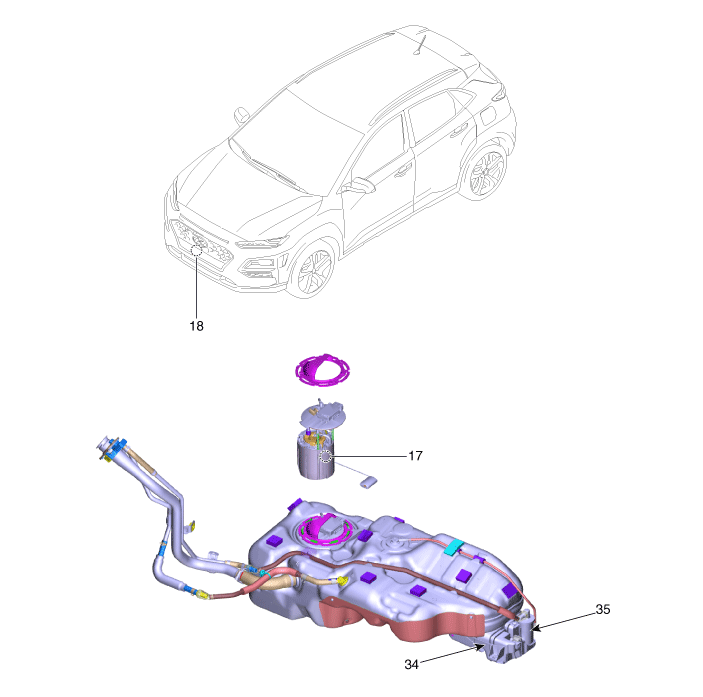

17. Датчик уровня топлива (ДУТ)
|
|
|
|
|
33. Датчик давления топлива (FPS)
|
18. Датчик температуры окружающей среды (АТС)
|
|
|
|
|
19. Датчик давления кондиционера (APT)
|
22. Электромагнитный клапан управления продувкой (PCSV)
|
|
|
|
|
23. Соленоид управления маслом CVVT (OCS) [ряд 1 / впуск]
|
24. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
|
|
|
|
|
25. Электрический привод заслонки сброса (EWGA)
|
26. Электромагнитный клапан управления RCV
|
|
|
|
|
27. Клапан регулировки давления топлива
|
28. Катушка зажигания
|
|
|
|
|
29. Главное реле
30. Реле топливного насоса |
31. Разъем канала передачи данных (DLC) [16-контактный]
|
|
|
|
|
32. Многоцелевой контрольный разъем [6Pin]
|
|
|
|
|
