Удаление
1.
Снимите воздушный фильтр в сборе и воздуховод.
(См. Механическая система двигателя — «Воздушный фильтр»)
2.
Отсоедините разъем привода сцепления (А).

3.
Снимите болт заземления (А).
Момент затяжки :
9,8–11,7 Н·м (1,0–1,2 кгс·м, 7,2–8,6 фунт-фут)

4.
Снимите кожух вилки (А).
Момент затяжки :
3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

5.
Снимите нижнюю крышку.
(См. Механическая система двигателя — «Машинное отделение под крышкой»)
6.
Снимите вакуумный насос.
(См. Тормозная система — «Вакуумный насос»)
7.
Снимите болт крепления стартера (А) и нижнюю опору коробки передач. болт (В).
Момент затяжки :
42,2–53,9 Н·м (4,3–4,5 кгс·м, 31,1–39,8 фунт-фут)

8.
Закрепите вилку включения сцепления после установки специального сервисного инструмента. (09430-A5100).

9.
Снимите привод сцепления (А)
Момент затяжки :
19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт-фут)

10.
В случае замены двигателя снимите двигатель привода сцепления (А).
Момент затяжки :
3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

11.
Если вы заменили узел двойного сцепления или привод сцепления, выполните компенсация износа привода сцепления.
(См. узел привода сцепления — «Регулировка»)
•
Если вы заменяете только двигатель, вам не нужен отдельный корректирование. Если вы замените привод сцепления на новый, убедитесь, что вы не выполняете инициализацию.
Монтаж
•
Выполняйте компенсацию износа после замены двигателя. а также узел двойного сцепления или привод сцепления.
(См. Узел привода сцепления — «Процедуры ремонта»)
1.
Если вы заменили только двигатель, установите двигатель привода сцепления.
•
Не используйте повторно уплотнительное кольцо (A) и уплотнительный болт (B).

2.
Проверьте собранное состояние установочных штифтов (A) перед установкой привод сцепления в сборе.

3.

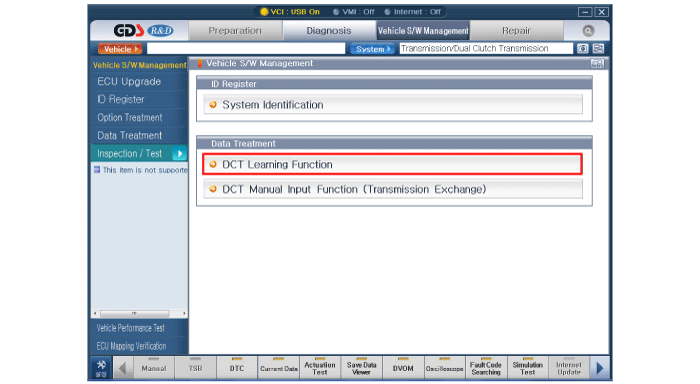

Выполните процедуру обучения точки касания сцепления с помощью GDS.

•
Даже если вы сняли и снова установили привод сцепления, не забудьте выполнить обучение точки касания.
•
Если вы заменили узел двойного сцепления или сцепление привода, обязательно выполните обучение точки касания.
Корректирование
•
Если вы заменили узел двойного сцепления или привод сцепления, Обязательно выполните компенсацию износа, обратившись к следующему стол.
Случай
Заменяемая часть
Компенсация износа (привод сцепления)
А
только привод сцепления
Перемотайте стержень, чтобы отрегулировать длину стержня.
Б
Только двойное сцепление в сборе
Инициализируйте длину стержня.
С
И узел двойного сцепления, и привод сцепления
Инициализируйте длину стержня.

A. Перемотка штока для регулировки длины штока (когда задействован только привод сцепления). заменены)
•
Обязательно выполните ее при замене привода сцепления. но повторно используйте узел двойного сцепления.
•
Выполняется для регулировки длины штока нового привода сцепления. к старому актуатору сцепления.
1.
Снимите узел привода сцепления.
(См. Узел привода сцепления — «Снятие»)
•
Чтобы измерить длину штока старого привода сцепления, выполните шаги № 2 - 3 следующей процедуры.
2.
Установите неисправный привод сцепления (A) на специальный сервисный инструмент (09430-C1302). и закрепите привод с помощью гаек и болтов.

3.
Слегка потяните рычаг привода сцепления, снятого с автомобиля. и измерьте длину каждого старого стержня (С).
Длина старого стержня (C): длина от базовой плоскости (A) до конца стержня (B).
1)
Привод сцепления 1
2)
Привод сцепления 2

•
Если длина штока меньше 46 мм (1,8110 дюйма), замените весь узел двойного сцепления, привод сцепления и зацепной подшипник.
4.
Снимите привод сцепления со специального инструмента для обслуживания (09430-C1302).
•
Для согласования длины штока нового привода сцепления с исполнительного механизма сцепления, снятого с автомобиля, выполните шаги № 5 - 14 следующей процедуры.
5.
Установите неисправный привод сцепления (A) на специальный сервисный инструмент (09430-C1302). и закрепите привод с помощью гаек и болтов.

6.
Закрепите тягу на крюке (В) и снимите уплотнительную резинку (А).

7.
Слегка потяните рычаг нового привода сцепления и измерьте длину каждого нового стержня (С).
Длина нового стержня (C): длина от базовой плоскости (A) до конца стержня (B).
1)
Привод сцепления 1
2)
Привод сцепления 2

8.
С установленным крепежным приспособлением привода сцепления (09430-C1302) (A) подставьте привод сцепления в вертикальном положении.
9.
Поставив его вертикально, снимите крючок (В) со стержня.

10.
Нажмите на конец стержня (A) и ослабьте прижимное усилие, когда вы см. выступ ореха (B).

•
Осветите внутреннюю часть отверстия (C) и проверьте выступ гайки. (В) внутри него.
•
Повторите операцию, если выступ гайки (B) не подходит до положения монтажного отверстия.
•
Выступ гайки (B) можно немного поднять, уплотнив загрузиться, если усилие нажатия будет снято.
11.
Вставьте специальный инструмент (09430-C1300) (A) в отверстие в уплотнительной резине.
Поверните SST по часовой стрелке и отрегулируйте длину нового привода сцепления. стержня на «длину старого стержня», которая была измерена на шаге №3.
Увеличение (+) длины стержня: повернуть против часовой стрелки / один раз +0,25 мм (+0,0098 дюйма)
Укорачивание (-) длины стержня: Поверните по часовой стрелке / один раз -0,25 мм (-0,0098 дюйма)

•
Выполните ту же процедуру для стержня противоположной стороны.
•
Будьте осторожны, чтобы не сломать привод сцепления из-за отделите внутренние части, когда SST перевернется по часовой стрелке.
•
Если "длина нового штока привода сцепления" не приспособлен к измеренной "длине старого стержня" на шаге № 3 может возникнуть толчок переключения DCT или вождение может быть невозможно.
12.
С установленным крепежным приспособлением привода сцепления (09430-C1302) (A) поддерживайте уровень привода сцепления.
13.
Выровняв фиксирующее приспособление (094320-C1302), установите крюк (B) на привод сцепления.

14.
Слегка потяните рычаг привода сцепления и проверьте, "длина стержня, на котором закончена окончательная регулировка" совпадает с «длина старого стержня», измеренная на шаге №3.
Длина стержня (C): длина от базовой плоскости (A) до конец стержня (В).
1)
Привод сцепления 1
2)
Привод сцепления 2

15.
Установите уплотнительную резинку (А).

16.
Снимите узел привода сцепления со специального инструмента (09430-C1302).
B. Инициализация длины штока (при замене только узла двойного сцепления) или Заменены как узел двойного сцепления, так и привод сцепления)
•
Обязательно выполните ее при замене двойного сцепления. в сборе, но повторно используйте привод сцепления.
•
Выполните процедуру, когда и узел двойного сцепления, и заменен привод сцепления.
•
Выполняется для регулировки длины штока старого актуатора сцепления. к новому актуатору сцепления.
1.
Снимите узел привода сцепления.
(См. Узел привода сцепления — «Снятие»)
2.
Установите неисправный привод сцепления (A) на специальный сервисный инструмент (09430-C1302). и закрепите привод с помощью гаек и болтов.

3.
Закрепите тягу на крюке (В) и снимите уплотнительную резинку (А).

4.
Слегка потяните рычаг привода сцепления, снятого с автомобиля. и измерьте длину каждого стержня (C). Если длина меньше, чем длина инициализации, вам необходимо выполнить инициализацию.
Длина стержня (C): длина от базовой плоскости (A) до конец стержня (В).
(Инициализировать длину штока: 71,5–72,5 мм (2,8149–2,8543 дюйма)
1)
Привод сцепления 1
2)
Привод сцепления 2

5.

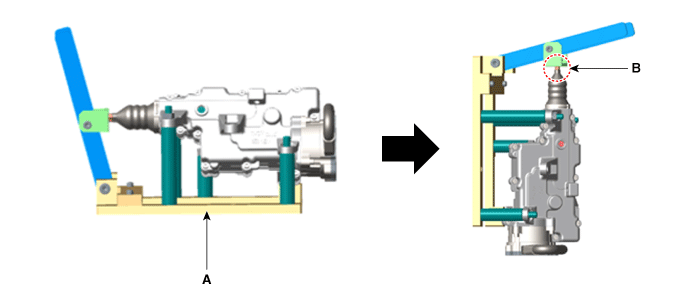

Установите привод сцепления вертикально с установленным SST (09430-C1302) (A).
6.
Поставив его вертикально, снимите крючок (В) со стержня.

7.

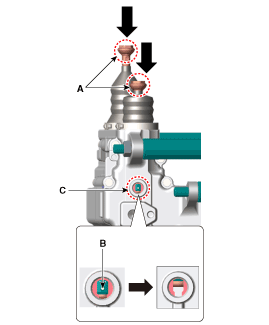

Нажмите на конец стержня (A) и ослабьте прижимное усилие, когда вы см. выступ ореха (B).

•
Осветите внутреннюю часть отверстия (C) и проверьте выступ гайки. (В) внутри него.
•
Повторите операцию, если выступ гайки (B) не подходит до положения монтажного отверстия.
•
Выступ гайки (B) можно немного поднять, уплотнив загрузиться, если усилие нажатия будет снято.
8.
Вставьте специальный инструмент (09430-C1300) (A) в отверстие в уплотнительной резине.
Поверните SST против часовой стрелки и отрегулируйте длину сцепления. шток привода.
Увеличение (+) длины стержня: повернуть против часовой стрелки / один раз +0,25 мм (+0,0098 дюйма)
Укорачивание (-) длины стержня: Поверните по часовой стрелке / один раз -0,25 мм (-0,0098 дюйма)

•
Выполните ту же процедуру для стержня противоположной стороны.
•
Будьте осторожны, чтобы не сломать привод сцепления из-за отделите внутренние части, когда SST перевернется по часовой стрелке.
•
Если длина стержня не инициализирована до 71,5 - 72,5 мм (2,8149 - 2,8543 дюйма) во время инициализации износа компенсация, может произойти удар переключения DCT или вождение может быть невозможным.
9.

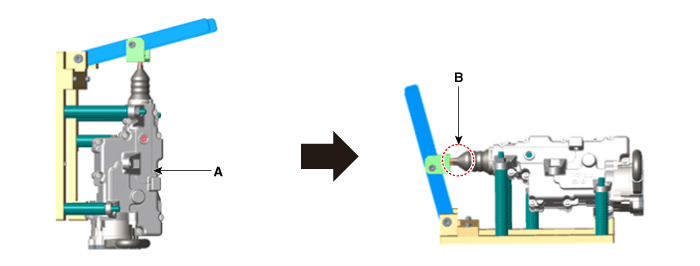

С установленным крепежным приспособлением привода сцепления (09430-C1302) (A) поддерживайте уровень привода сцепления.
10.
Выровняв фиксирующее приспособление (094320-C1302), установите крюк (B) на привод сцепления.

11.
Слегка потяните рычаг привода сцепления и проверьте, "длина стержня, на котором закончена окончательная регулировка" совпадает с «инициализированная длина стержня».
Длина стержня (C): длина от базовой плоскости (A) до конец стержня (В).
(Инициализируйте длину стержня:
71,5–72,5 мм (2,8149–2,8543 дюйма)
1)
Привод сцепления 1
2)
Привод сцепления 2

12.
Установите уплотнительную резинку (А).

13.
Снимите узел привода сцепления со специального инструмента (09430-C1302).
