Hyundai i-20 (GB) 2014-2023 Car Service Manual: Принципиальные схемы системы ETC (Electric Throttle Control)
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
Система управления двигателем/топливом
/
Система управления двигателем
/ Принципиальные схемы системы ETC (электрического управления дроссельной заслонкой)

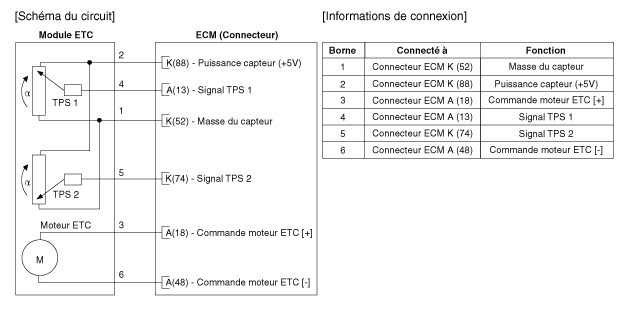

| Принципиальная электрическая схема |
Описание и работа системы ETC (электрическое управление дроссельной заслонкой)
Описание
Электронная система управления дроссельной заслонкой (ETC) состоит из корпуса
дроссельная заслонка со встроенным приводным двигателем и датчиками положения дроссельной заслонки
...
Процедуры ремонта системы ETC (электрического управления дроссельной заслонкой)
Контроль
ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (TPS)
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Запустите двигатель и...
