/ ETC (электрическое управление дроссельной заслонкой) Описание и работа системы
| Описание |
Электронная система управления дроссельной заслонкой (ETC) состоит из корпуса
дроссельная заслонка со встроенным управляющим электродвигателем и датчиками положения дроссельной заслонки
(налог на товары и услуги). Вместо традиционного троса акселератора используется датчик положения.
Акселератор (APS) используется для получения данных от водителя. ЕСМ
использует сигнал APS для расчета целевого угла дроссельной заслонки, положения
дроссельная заслонка регулируется с помощью блока управления ECM двигателя ETC. Используется сигнал TPS.
для обеспечения обратной связи с ECM относительно положения дроссельной заслонки. В
с помощью ETC возможно точное управление положением дроссельной заслонки
и необходимость во внешних модулях/кабелях управления скоростью отпадает.
|

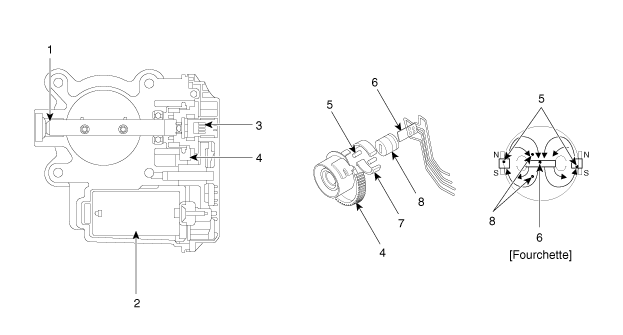

1. Сухой подшипник
2. Двигатель постоянного тока 3. Бесконтактный датчик Холла 4. Звездочка |
5. Магнит
6. Лобби ИС 7. Вилка 8. Статор |

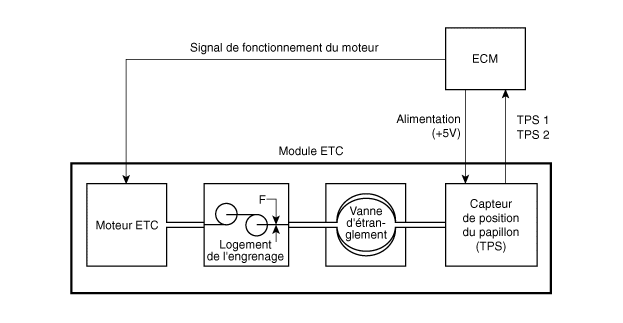

| ПРИНЦИПАЛЬНАЯ СХЕМА |
Технические характеристики системы ETC (электрическое управление дроссельной заслонкой)
Спецификация
С СЕНСОРОМ
Элемент
Процент открытия (%)
Выходное напряжение (В) [vref=5V]
GST1
КТ
...
Принципиальные схемы системы ETC (электрического управления дроссельной заслонкой)
принципиальная электрическая схема
...
