Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Порядок ремонта

Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля / рулевая система / Электроусилитель руля / Процедуры ремонта

ОБЩИЙ КОНТРОЛЬ
После или перед обслуживанием системы EPS выполните процедуру поиска неисправности и проверить следующим образом. Сравните состояние системы с нормальным состоянием в таблице ниже, и при обнаружении аномального симптома примените необходимое средство и провести проверку.
Условия испытаний
Нормальное состояние: Двигатель не должен обеспечивать усиление рулевого управления.
Симптом
Возможная причина
СРЕДСТВО
Зажигание выключено
Мотор обеспечивает гидроусилитель руля.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
Питание зажигания
Проверьте линию питания зажигания.

Условия испытаний
Нормальное состояние: двигатель не должен обеспечивать усиление рулевого управления, сигнальная лампа горит.
Симптом
Возможная причина
СРЕДСТВО
Зажигание "ВКЛ" / двигатель "ВЫКЛ"
Мотор обеспечивает гидроусилитель руля.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
Сигнал CAN от EMS не поступает.
Проверьте линию CAN.
Сигнальная лампа не горит.
Неисправность комбинации приборов
Проверьте комбинацию приборов и ее жгут.

Условия испытаний
Нормальное состояние: Двигатель обеспечивает усилитель руля, сигнальная лампа не горит.
Симптом
Возможная причина
СРЕДСТВО
Зажигание "ВКЛ" / двигатель "ВКЛ"
Сигнальная лампа горит, и двигатель не обеспечивает направление помогал.
EPS (постоянно горячий) и неисправность питания зажигания
Проверьте разъем и жгут EPS (постоянно горячий) и линия питания зажигания.
Система обнаруживает код неисправности.
Выполните самопроверку с помощью диагностического прибора и отремонтируйте или замените.
Сигнальная лампа горит, и двигатель обеспечивает усиление рулевого управления.
ASP не откалиброван.
Выполните калибровку ASP с помощью сканирующего прибора.
Связь CAN между EPS и комбинацией приборов неисправна.
Проверьте линию CAN.

ASP: Абсолютное положение руля
CAN: локальная сеть контроллера
EMS: система управления двигателем
•
Во время работы могут возникать следующие симптомы нормальная работа автомобиля и если нет сигнальной лампы EPS, нет отказа системы EPS.
–
После включения зажигания рулевое колесо становится тяжелее, так как выполняет диагностику системы EPS в течение примерно 2 секунд, затем он переходит в режим рулевого управления. нормальный.
–
После включения или выключения зажигания звук Реле EPS может звучать, но это нормально.
–
Когда рулевое управление используется при остановленном автомобиле или на малых оборотах мотор может шуметь, но это нормально.
Будьте осторожны при калибровке ASP (абсолютное положение рулевого управления) или Распознавание типа EPS
•
Перед калибровкой убедитесь, что аккумулятор полностью заряжен Распознавание типа ASP или EPS.
•
Будьте осторожны, чтобы не отсоединить кабели, подключенные к автомобилю или сканирующему прибору. во время калибровки ASP или распознавания типа EPS.
•
Когда калибровка ASP или распознавание типа EPS завершены, выключите зажигание и подождите несколько секунд, затем запустите двигатель для подтверждения нормальной работы автомобиля.

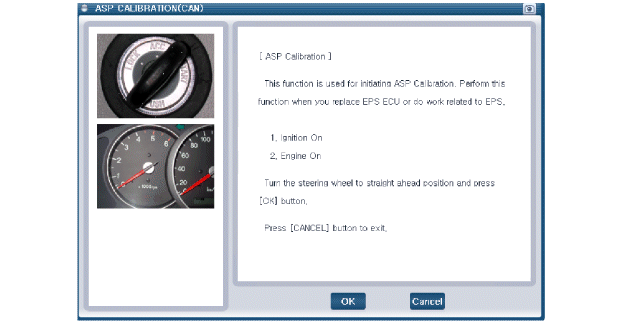

Калибровка АСП
1.
Выберите «Датчик угла поворота рулевого колеса».
2.
Выполните тест в соответствии с инструкцией на экране.

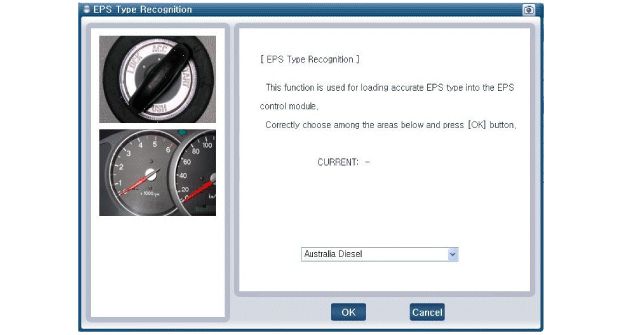

Процедура распознавания типа ЭПС
1.
Выберите «Распознавание типа EPS».
2.
Выполните тест в соответствии с инструкцией на экране.
