Hyundai i-20 (GB) 2014-2023 Автосервис Руководство: Схемы схемы
Hyundai i-20 (GB) 2014-2023 Руководство по эксплуатации автомобиля
/
рулевая система
/
Электроусилитель руля
/ Принципиальные схемы

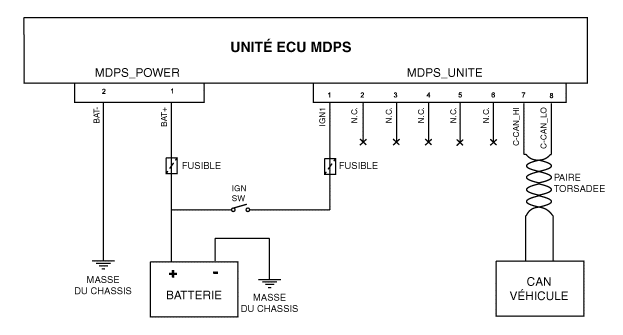

| Принципиальная схема |

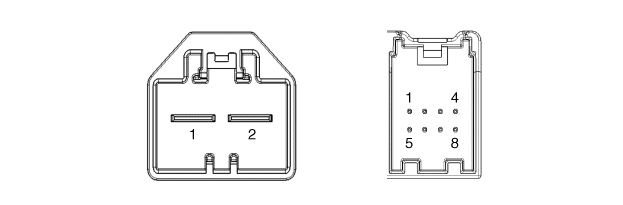

| ТЕРМИНАЛ ФУНКЦИЯ |
|
СОЕДИНИТЕЛЬ
|
ПИН-код
|
имя булавки
|
|
АККУМУЛЯТОР
|
1
|
АККУМУЛЯТОР +
|
|
2
|
МАССА
|
|
|
Сигнал автомобиля
|
1
|
Зажигание
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
CAN Высокий
|
|
|
8
|
CAN Низкий
|
Описание и работа
Описание
В системе EPS (электроусилитель руля, рулевая колонка с сервоприводом) используется
электродвигатель для помощи рулевому усилию и не зависит от
двигатель. ...
Процедуры ремонта
ОБЩИЙ КОНТРОЛЬ
После или перед обслуживанием системы EPS выполните процедуру поиска
неисправности и проверить следующим образом. Сравните состояние системы с...
