Hyundai i-20 (GB) 2014-2023 Руководство по ремонту автомобилей: Порядок ремонта
|
Целевая автоматическая калибровка
пункты технического обслуживания (СПТАК)
|
Эта процедура обеспечивает способ калибровки камеры путем выравнивания
автомобиль сервисным техником на хорошо смоделированной прямой целевой дороге
горит; желательно в хорошем состоянии.
В камере LDWS установлен код неисправности «Система вне калибровки» на случай, если
неспособность работать в пределах установленных допусков.
LDWS предоставляется для сервисной замены по коду DTC «Калибровка системы».
требуемая/вариантная ошибка кодирования» определяет, является ли это запасной частью
доставляется напрямую поставщиком.
|
1.
|
Рекомендации по выбору подходящей цели
Для успешного выполнения задания необходимы следующие условия.
Статическая процедура калибровки технического обслуживания LDWS:
|
–
|

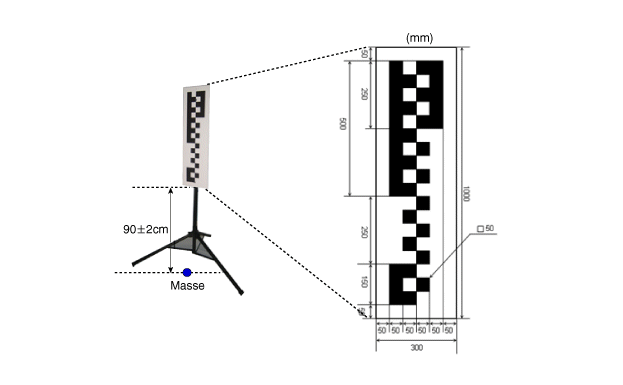

Поверхность цели (SST: 09890-3V100) должна быть перпендикулярна
к камере в горизонтальной и вертикальной ориентации для
поддерживать максимальный крен 1°.
|
|
–
|
Цель должна быть установлена на жестком заднем материале для поддержания
требования плоскостности.
|
|
–
|
Мишень должна иметь светоотражающую маркировку (не размытую или плохо
окрашены), не представляющие характеристики линии.
|
|
–
|
Цель должна быть 30 см в ширину и 30 см в высоту.
100см.
|
|
–
|
Область редактирования НЕ ДОЛЖНА иметь образцы штриховки
кресты или текстовые метки рядом с целью.
|
|
–
|
Мишень должна быть хорошо освещена для оптимальной работы
с использованием непеременного освещения. Не должно быть
непрерывных теней, отбрасываемых на цель.
|
|
|
2.
|

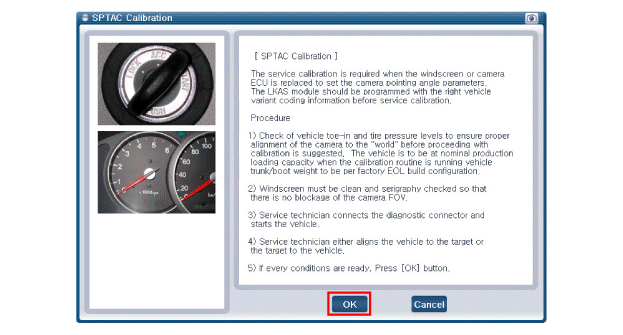

Процедура автоматической калибровки нацелена на точки обслуживания
|
(1)
|
Проверить схождение автомобиля и уровень давления
шины для обеспечения правильного выравнивания камеры на
«мир» перед калибровкой. Транспортное средство должно
быть на номинальной производственной мощности, когда
выполняется процедура калибровки.
|
|
(2)
|
Лобовое стекло должно быть чистым и проверено прибором
трафаретная печать, чтобы камера не блокировалась.
|
|
(3)
|
Специалист по обслуживанию подключает диагностический разъем
и заведите автомобиль. Модуль камеры не должен быть
активируется нажатием переключателя.
|
|
(4)
|
Процедура поддерживающей калибровки может не работать
правильно, если ошибка системного уровня активна.
|
|
(5)
|

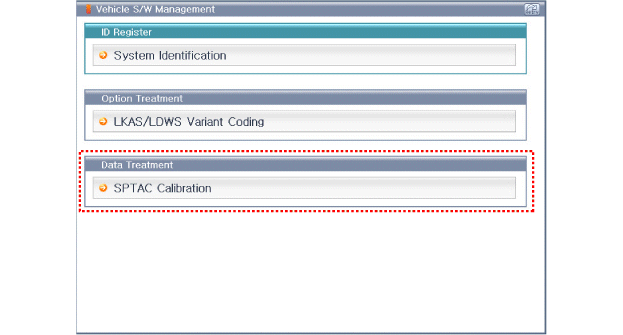

При работе со сменным ЭБУ: техник
техническое обслуживание инициирует настройку сброса SPTAC.
|
|
(6)
|
Техник по обслуживанию выравнивает автомобиль по цели или
цель на транспортном средстве.
|
К.
|
Нижняя часть мишени должна находиться на высоте 90 см ± 2 см от земли и
совмещены с горизонтальной осью объектива камеры.
|
|
б.
|
Мишень расположена вдоль продольной оси
транспортное средство (в центре) в пределах ± 5 см от центра цели.
|
|
против.
|

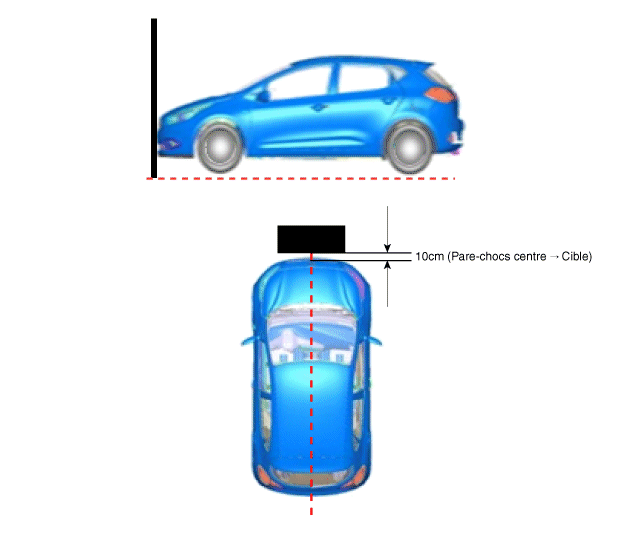

Калибровочная мишень должна располагаться на расстоянии 10 см.
|
|
|
(7)
|

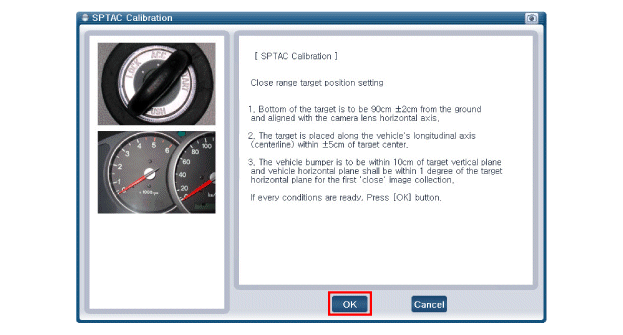

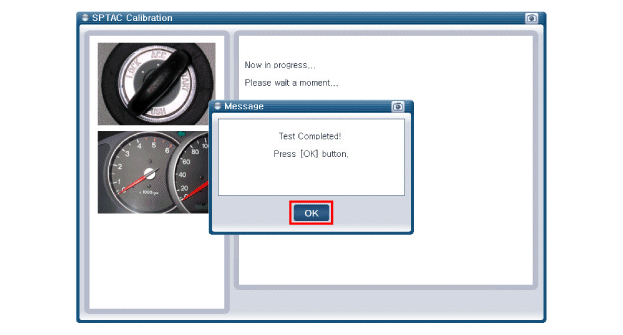

Техник должен обеспечить целевое местоположение и контроль
сообщение «ОК» на диагностическом приборе (GDS).
|
|
(8)
|
Сотрите все коды DTC.
|
|
(9)
|
ВСЕ отключены и включены.
|
|
Тест на вождение
|
Может не активироваться нормально при следующих условиях.
|
–
|
Когда полоса движения не видна из-за
яркий свет или сильный дождь.
|
|
–
|
Если дорога покрыта снегом.
|
|
–
|
В случае луж на дорожном покрытии, отражающих свет
или фар впереди идущего автомобиля.
|
|
–
|
Когда есть блокирующий объект, например, тротуар на
сторона дороги.
|
|
–
|
В случае наличия нескольких полос движения из-за
ремонт дорог.
|
|
–
|
Если расстояние до впереди идущего автомобиля мало.
|
|
–
|
Обязательно выполните тест-драйв, чтобы убедиться в
нормальная работа после выполнения теста оптического угла.
|
|
–
|
Двигайтесь со скоростью более 60 км/ч по прямой дороге.
(более 500 м) с 2 белыми или желтыми отметинами на земле
и проверьте, когда сработает сигнализация при приближении
преднамеренная разметка для разделения движения.
|
|
–
|
LDWS работает нормально, если отметить пробел в сегменте
от полосы движения менее 8 м.
|
|
–
|
LDWS активируется, когда скорость автомобиля выше
при 60 км/ч.
|
|
–
|
Пройдите экзамен по вождению на дороге, где разрешено только движение автомобилей.
или на шоссе.
|
|
Описание
ДИАГРАММНЫЙ БЛОК
LDWS состоит из следующих блоков:
НЕТ
Элемент
Функция
Позиция
