Описание

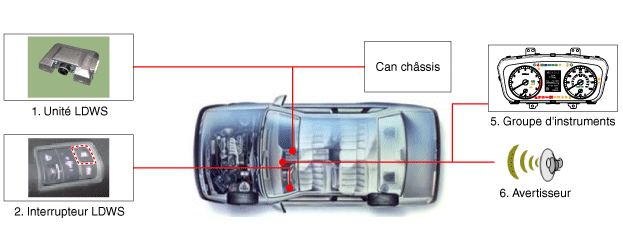

ДИАГРАММНЫЙ БЛОК

LDWS состоит из следующих блоков:

НЕТ

Элемент

Функция

Позиция

Блок LDWS

1)	Система предупреждения о начале движения (LDWS): обнаруживает полосу движения впереди и выполняет функцию предупреждения если транспортное средство угрожает покинуть полосу движения.

Лобовое стекло

Переключатель LDWS

Переключатель включения/выключения LDWS

Защитная накладка (слева)

Блок камеры LDWS приводит к следующей функции при получении видеосигнал

–	Обнаружение и анализ полосы движения

–	Система предупреждения о выходе из полосы движения передает информацию используя высокоскоростную связь CAN.

Блок системы предупреждения о старте линии (LDWS)

Система предупреждения о выходе из полосы движения — практичное устройство распознавать передние полосы с изображением камеры и информацией сигнала транспортного средства и предупреждения об отклонении от полосы движения. включает блок камеры и распознает полосу, вычисляя сигнал ввод изображения с камеры.

Модуль датчика обработки изображения на экране путем обнаружения передней полосы на блоке камеры определяет полосу, чтобы сохранить трек и рассчитывает основные параметры, а именно компенсацию от центра автомобиля, ширина дороги, угол поворота рулевого колеса транспортное средство и изгиб дороги. Следующие процедуры являются процесс распознавания полос путем обработки изображения на экране.

(1)	Обнаружение земли в процессе захвата изображения дорога

(2)	Фильтрация вычислений с выделением дорожки

(3)	Извлечение точки-кандидата трека (составляющие точки которые оцениваются как способ)

(4)	Обнаружение земли с помощью точки-кандидата

Процесс работы LDWS

При нажатии переключателя LDWS рабочее состояние система оповещения об обнаружении полосы движения отображается в центре, а что лампа LDWS активирована.

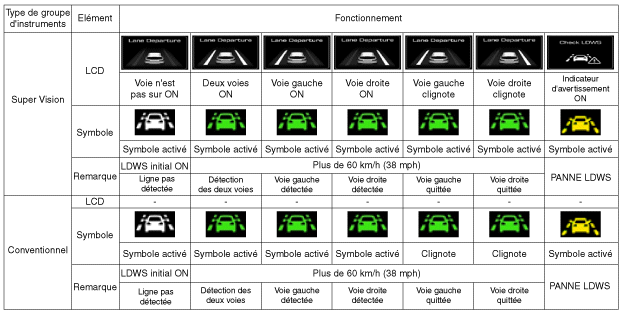

Конкретная классификация дисплеев приведена в таблице. следующий.

Категория		Функционирование	Оповещение и отображение LDWS
Заказ (Кнопка)	МЫ	LDWS ВКЛ.		Визуальное оповещение: мигает индикатор полосы движения белый (при наличии комбинации приборов Super Vision) ※ Как показано выше, индикация комбинации приборов отображается только в моделях, оснащенных комбинированной опцией приборов Super Vision с ЖК-дисплеем. Символ LDWS используется для визуального предупреждения в комбинации приборов обычный, так как нет ЖК-монитора. (Предупреждение звук одинаков для обычной системы и системы Super Зрение)
	ВЫКЛЮЧЕННЫЙ	LDWS выкл.
Рабочее состояние		Групповой свидетель
Рабочее состояние		Активируется, если скорость автомобиля превышает установленную скорость с включенным LDWS. [Начало: 60 км/ч (38 миль в час) ↑] [Стоп: 55 км/ч (34 мили в час) ↓] ※ Предупреждение о выходе из полосы движения не активируется, если включены указатели поворота. или горит аварийная световая сигнализация.

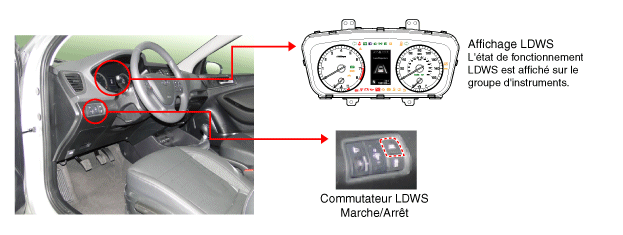

Переключатель включения/выключения LDWS

Когда переключатель LDWS задействован, LDWS активируется, пока лампа LDWS включен. Когда переключатель LDWS снова нажимается, LDWS не активируется, пока не горит лампа LDWS.

Метод оповещения LDWS.

1.	Визуальное оповещение: индикатор полосы выезда мигает белым цветом. (При наличии комбинации приборов Super Vision)

Условия эксплуатации ЛДВС

Условия работы LDWS указаны ниже.

1.	Переключатель LDWS должен быть включен. Лампа LDWS горит на приборной панели при включенном выключателе.

2.	Он работает, когда функция LDWS зафиксирована и превышает 60 км/(38 миль/ч) ч скорости автомобиля. Функция оповещения временно останавливается, когда скорость скорость автомобиля ниже 55–60 км/ч (34–38 миль в час), и оповещение срабатывает повторно. когда она превышает 70 км/ч (44 мили в час).

Он не выдает предупреждение, когда работают левый и правый фонари. сообщить о смене полосы движения.

Функция оповещения об отъезде перезапускается после 2-секундного перерыва. левый и правый поворотники.

Функция предупреждения о выходе из полосы движения останавливается, когда лампа резервное копирование тоже работает.

4.	Включите переключатель указателя поворота и измените полосу, чтобы сменить полосу. Случайная смена полосы движения без включите лампу указателя поворота в направлении движения генерирует оповещение.

5.	Когда более 40% транспортного средства пересекло полосу движения, выдается предупреждение. путем обнаружения отклонения от смены полосы движения.

Предупреждение о выходе из полосы движения не выполняется во время движения автомобиля в центре переулка.

Будьте осторожны при следующих условиях, потому что что LDWS может не работать нормально.

–	Когда дорожка не очень видна из-за дождь, снег, пыль, лужа и другие посторонние материалы,

–	Когда видимость затруднена из-за плохой погода, например, туман/дождь/снег

–	Когда солнечный свет, уличные фонари или автомобиль приближается свет отражается на мокрое дорожное покрытие

–	Когда яркость внезапно меняется при выходе из дома туннеля

–	Когда подсветка включена сильно против направление транспортного средства

–	Когда фара не используется или световой луч слишком слаб ночью или внутри туннеля

–	Когда полоса не различима, а дорога поврежден

–	Когда тень средней полосы покроет путь

–	Когда переулок и дорога неотличимы в причина пыли на дороге

–	Когда осталось более двух полос или право на дорогу, например, исключительное автобус

–	На извилистой дороге или крутой дороге

–	Когда поблизости есть сигналы, отличные от трека трека или аналогичные сигналы (пример: стрелка) с путь

–	Когда есть структура, такая как граница блока тротуар

–	Когда лобовое стекло или объектив камеры LDWS загрязнены влагой или материалами иностранный

–	Когда расстояние до впереди идущего автомобиля очень короткое замыкание или автомобиль, находящийся напротив, катится, вторгаясь в полосу способ

–	Когда автомобиль сильно дестабилизирован.

–	На расходящемся или сходящемся участке пути или сложное пересечение пути (пример: развязки и ПОТЕРИ)

–	Когда объект размещен на приборной панели

–	Стрелка на дорожном покрытии

–	Когда путь слишком узкий или слишком широкий

–	Когда цвет полосы и дороги не прозрачный

–	Когда температура вокруг зеркала очень большой из-за прямого солнечного света

–	Когда LDWS не определяет цвет полосы из-за окружающего освещения (Пример: внутри туннеля секция освещения натрия ночью и в дождь)

–	Когда зрение достаточно плохое, чтобы не обнаружить другие способы

–	Эта система не работает, когда скорость автомобиля меньше 60 км/ч (38 миль в час) или маркировка канал не обнаружен.

–	Не выбирайте тонированное лобовое стекло и не Не наклеивайте наклейку или аксессуары вокруг зеркало.

–	Будьте осторожны с LDWS, не ставьте в контакте с водой

–	Не разбирайте и не ударяйте детали LDWS. случайно.

–	Не кладите светоотражающие материалы (белую бумагу). или зеркало) на приборной панели. Неисправность может быть вызвано отражением света от солнце.

–	Чрезмерный шум может мешать шумовому слуху предупреждение от LDWS..

Компоненты и расположение компонентов

КОМПОНЕНТЫ 1. Переключатель LDWS ВКЛ/ВЫКЛ 2. Комбинация приборов 3. Блок ЛДВС ...

Процедуры ремонта

Целевая автоматическая калибровка пункты технического обслуживания (СПТАК) Эта процедура обеспечивает способ калибровки камеры путем выравнивания автомобиль техником ...
