Контроль
Проверка многофункционального переключателя
1.
Проверьте каждое положение переключателя, чтобы убедиться, что цепь не разомкнут между клеммами в соответствии с таблицей ниже.

[Левый привод]
С переключателем
Положение переключателя
Терминал переключения
Сопротивление (?, ±3,5%)
ВНУТР. ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ
ТУМАН
1,9
330
ВЫКЛЮЧЕННЫЙ
?
Прерывистый (АВТО)
800
Вниз
1800
высокий
5700
ВНУТР. ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
ВЫКЛЮЧЕННЫЙ
9-16
?
Вниз
910
высокий
2910
Прерывистый объем дворников
Том 1
7~9
330
Том 2
690
Том 3
1310
Том 4
2610
Том 5
7310
Выключатель противотуманных фар
ВЫКЛЮЧЕННЫЙ
9.10
?
Передние противотуманные фары
910
Задние противотуманные фары
2910
Переключатель указателей поворота
ВЫКЛЮЧЕННЫЙ
9.12
?
ЛЕВЫЙ
910
ЗАКОН
2910
Переключатель дальнего и ближнего света
ВЫКЛЮЧЕННЫЙ
9~13
?
прохождение
910
Фары
2910
Выключатель
ВЫКЛЮЧЕННЫЙ
9~14
?
АВТО/ДХО
680
Задний свет
1680
Фары
5580

[Правый руль]
С переключателем
Положение переключателя
Терминал переключения
Сопротивление (?, ±3,5%)
Стеклоочиститель
ТУМАН
3-16
330
ВЫКЛЮЧЕННЫЙ
?
Прерывистый (АВТО)
800
Вниз
1800
высокий
5700
ВНУТР. ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
ВЫКЛЮЧЕННЫЙ
9-16
?
Вниз
910
высокий
2910
Прерывистый объем дворников
Том 1
2.16
330
Том 2
690
Том 3
1310
Том 4
2610
Том 5
7310
Выключатель противотуманных фар
ВЫКЛЮЧЕННЫЙ
14~16
?
Передние противотуманные фары
910
Задние противотуманные фары
2910
Переключатель указателей поворота
ВЫКЛЮЧЕННЫЙ
13~16
?
ЛЕВЫЙ
910
ЗАКОН
2910
Переключатель дальнего и ближнего света
ВЫКЛЮЧЕННЫЙ
12~16
?
прохождение
910
Фары
2910
Выключатель
ВЫКЛЮЧЕННЫЙ
11-16
?
АВТО/ДХО
680
Задний свет
1680
Фары
5580

Верификация (с GDS)
1.
Электрическая система кузова может быть быстро диагностирована дефектных деталей с помощью системы диагностики автомобиля (ГДС).
Система диагностики (GDS) предоставляет следующую информацию.
(1)
Самодиагностика: проверка и отображение кода ошибки (DTC)
(2)
Текущие данные: проверка состояния входных/выходных данных выход из системы
(3)

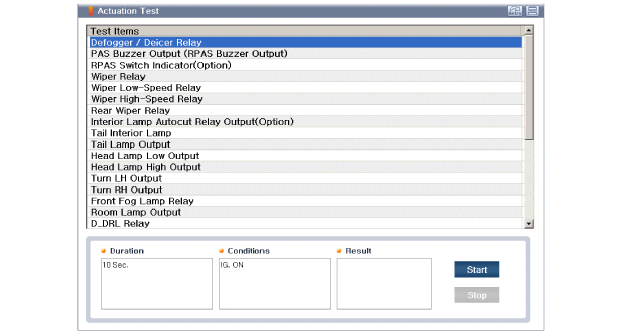

Тест привода: проверка условий эксплуатации системы
(4)
Дополнительная функция: кроме управления, например, опция система и настройка нулевой точки
2.
Выберите «Модель автомобиля» и проверяемую систему, чтобы проверить автомобиль с помощью тестера.
3.
Выберите «Модуль управления кузовом (BCM)», чтобы проверить многофункциональный переключатель.
4.

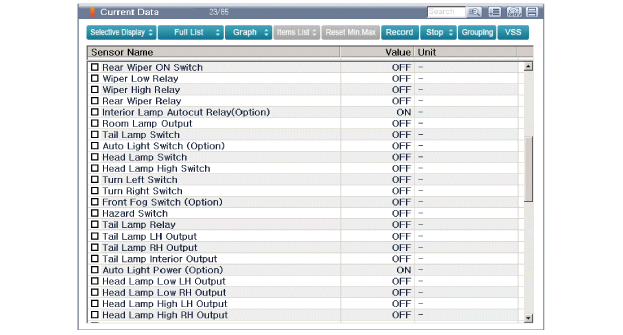

Выберите меню «Текущие данные», чтобы узнать текущий статус. входные/выходные данные.
Входные/выходные данные для датчиков, соответствующих переключателю Многофункциональность можно проверить.

5.
Чтобы проверить код DTC многофункционального переключателя, выберите «Диагностические коды ошибок».

МОТОР ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ Процедуры ремонта
Контроль МОТОР ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ 1. Включите переключатель стеклоочистителя, чтобы проверить непрерывность между границами слова...

МОТОР ЗАДНЕГО ОМЫВАТЕЛЯ Процедуры ремонта
Контроль МОТОР ЗАДНЕГО ОМЫВАТЕЛЯ 1. Когда двигатель омывателя подключен к бачку, заполните резервуар для воды. ...
