Hyundai Elantra: Электроусилитель руля/Рулевой редуктор Процедуры ремонта

Hyundai Elantra AD (2016-2020) Руководство по ремонту / Рулевая система / Электроусилитель руля / Рулевой редуктор Процедуры ремонта

Удаление
1.
Слегка ослабьте колесные гайки.
2.
Поднимите автомобиль и убедитесь, что он надежно закреплен.
3.
Снимите переднее колесо и шину (А) с передней ступицы.
Момент затяжки :
107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)

•
Будьте осторожны, чтобы не повредить болты ступицы при снятии переднего колеса и шины (А).
4.
Отсоедините стойку стабилизатора от передней стойки в сборе после ослабления гайки (А).
Момент затяжки :
98,1 ~ 117,7 Н·м (10,0 ~ 12,0 кгс·м, 72,3 ~ 86,8 фунт-фут)

•
При ослаблении гайки (А) зафиксируйте внешний шестигранник тяги стабилизатора поперечной устойчивости.
•
Будьте осторожны, чтобы не повредить пыльники стабилизатора поперечной устойчивости.
5.
Снимите шаровой шарнир наконечника рулевой тяги.
(1)
Снимите шплинт (С).
(2)
Ослабьте гайку (В).
(3)
С помощью SST (09568-1S100) отделите шаровой шарнир (A) от поворотного кулака.
Момент затяжки :
23,5 ~ 33,3 Н·м (2,4 ~ 3,4 кгс·м, 17,4 ~ 24,6 фунт-фут)

6.
Ослабьте гайку нижнего рычага (A) и снимите шаровой шарнир нижнего рычага с помощью SST (09568-1S100).
Момент затяжки :
58,8 ~ 70,6 Н·м (6,0 ~ 7,2 кгс·м, 43,4 ~ 52,1 фунт-фут)

Не используйте повторно стопорную гайку нижнего рычага (А).
7.
Ослабьте болт (А) и отсоедините узел универсального шарнира от шестерни рулевого механизма.
Момент затяжки :
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)

•
Не используйте болт повторно.
•
Заблокируйте рулевое колесо в прямом положении, чтобы предотвратить повреждение внутреннего троса часовой пружины.
•
При сборке вставьте шплинт в паз универсального шарнира, как показано на рисунке ниже.

8.
Снимите стопор штока ролика (А), ослабив болт и гайку.
Момент затяжки :
107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)

9.
Снимите резиновую подвеску глушителя (А).

10.
Снимите подрамник, ослабив болты и гайки крепления.
Момент затяжки
Болты и гайки крепления подрамника:
156,9~176,5 Н.м (16,0~18,0 кгс.м, 115,7~130,2 б-фут)
Болт крепления подрамника:
44,1 ~ 53,9 Н·м (4,5 ~ 5,5 кгс·м, 32,5 ~ 39,8 фунт-фут)

•
Установите трансмиссионный домкрат для безопасности.

11.
Ослабьте крепежные болты и снимите стабилизатор поперечной устойчивости (А).
Момент затяжки :
44,1 ~ 53,9 Н·м (4,5 ~ 5,5 кгс·м, 32,5 ~ 39,8 фунт-фут)

12.
Снимите протектор (А).
Момент затяжки :
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)

13.
Снимите редуктор рулевого управления с переднего подрамника, ослабив крепежные болты.
Момент затяжки :
88,2 ~ 107,8 Н·м (9,0 ~ 11,0 кгс·м, 65,0 ~ 79,5 фунт-фут)

14.
Для установки выполните процедуру удаления в обратном порядке.
15.
Проверьте переднее выравнивание.
(См. Система подвески — «Выравнивание переднего колеса»)
Замена
•

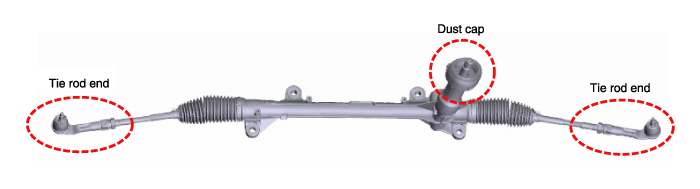

Не разбирайте рулевой механизм.
•
При разборке рулевого механизма качество (шум/чистота/функции) не гарантируется.

Наконечник рулевой тяги
1.
Снимите наконечник рулевой тяги после ослабления гайки.
Момент затяжки :
49,0 ~ 53,9 Н·м (5,0 ~ 5,5 кгс·м, 36,2 ~ 39,8 фунт-фут)

•
Перед снятием наконечника рулевой тяги отметьте, измерив длину резьбы или пометив ее краской.
2.
Замените новыми деталями.
3.
Проверьте выравнивание.
(См. Шины/Колеса — «Развал-схождение»)
