Удаление
1.
Отсоедините отрицательный кабель аккумулятора от аккумулятора и подождите не менее 30 секунд.
2.
Поверните рулевое колесо так, чтобы передние колеса находились в положении прямолинейного движения.
3.
Снимите модуль подушки безопасности водителя (DAB).

•
Вставьте конец плоского инструмента вдоль направляющего отверстия. (рекомендуется шестигранный ключ на 5 мм.)
•
Вставив инструмент, слегка нажмите на него. Можно легко снять модуль подушки безопасности.
4.
Отсоедините разъем модуля подушки безопасности (А) и разъем звукового сигнала (В).

•
Снятый модуль подушки безопасности следует хранить в чистом и сухом месте крышкой накладки вверх.
5.
Отсоедините разъем (А) и снимите рулевое колесо, ослабив стопорный болт (А).

•
Не используйте повторно болт блокировки рулевого управления.
•
При сборке совместите зубья шестерни, как показано на рисунке ниже.

6.
Ослабьте винт и снимите верхний (А) и нижний кожух (В) рулевой колонки.

7.
Отсоедините разъем и затем отделите часовую пружину (А).

8.
Отсоедините разъем многофункционального переключателя.

9.
Ослабьте винт и снимите многофункциональный переключатель.

10.
Снимите нижнюю панель аварийной подушки.
(Обратитесь к разделу «Тело» — «Аварийная площадка»)
11.
Снимите фиксированный зажим, а затем отсоедините проводку от рулевой колонки.

12.
Отсоедините разъем ЭБУ MDPS.

13.
Ослабьте болт (А) и отсоедините узел универсального шарнира от шестерни рулевого механизма.
Момент затяжки :
32,4 ~ 37,3 Н·м (3,3 ~ 3,8 кгс·м, 23,9 ~ 27,5 фунт-фут)

•
Не используйте болт повторно.
•
Заблокируйте рулевое колесо в прямом положении, чтобы предотвратить повреждение внутреннего троса часовой пружины.
•
При сборке вставьте шплинт в паз универсального шарнира, как показано на рисунке ниже.

14.
Снимите рулевую колонку и блок EPS, ослабив крепежный болт (B) и гайки (A).
Момент затяжки
Гайка: 25,0 ~ 29,4 Н·м (2,5 ~ 3,0 кгс·м, 14,5 ~ 21,7 фунт-фут)
Болт: 44,1 ~ 49,0 Н·м (4,5 ~ 5,0 кгс·м, 32,5 ~ 36,2 фунт-фут)

Разборка
1.
Ослабьте болт (А) и затем отсоедините узел универсального шарнира от узла рулевой колонки.
Момент затяжки :
49,0 ~ 58,8 Н·м (5,0 ~ 6,0 кгс·м, 39,8 ~ 43,4 фунт-фут)

2.
Для повторной сборки выполните процедуру разборки в обратном порядке.
3.
Сборка обратна разборке.
•
Не используйте болт универсального шарнира повторно.
При сборке совместите зубья шестерни, как показано на рисунке ниже.

Монтаж
1.
Для установки выполните процедуру удаления в обратном порядке.
2.
Подсоедините разъем самодиагностики (16 контактов), расположенный в нижней части накладки со стороны водителя, к устройству самодиагностики.
3.

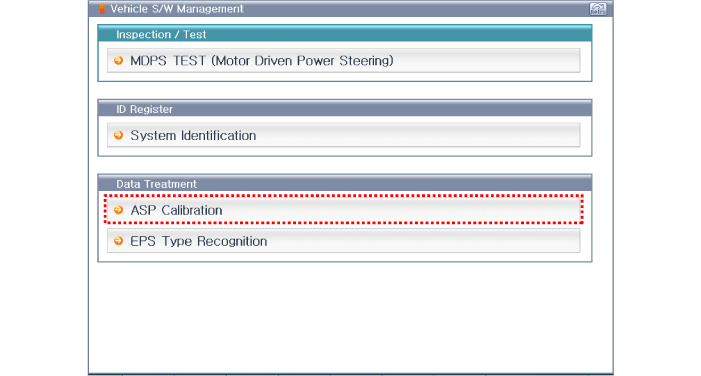

Проведите «Калибровку ASP».

4.

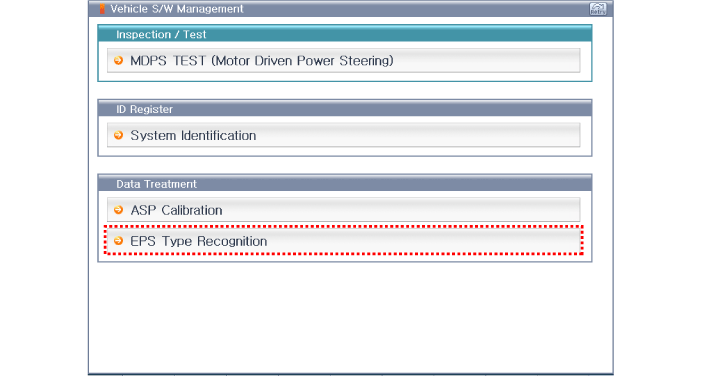

Провести «Распознавание типов ЭПС».
