Hyundai Elantra: электроусилитель руля / принципиальные схемы

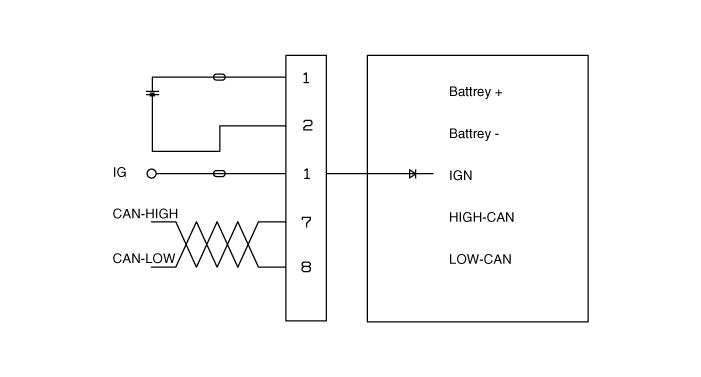

| Схематические диаграммы |

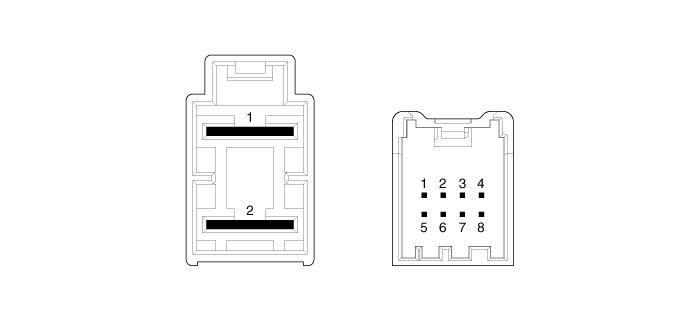

| Терминал Функция |
|
Тип
|
Пин №
|
Описание
|
|
Батарея
|
1
|
Батарея +
|
|
2
|
Батарея -
|
|
|
ВСС
|
1
|
IGN
|
|
2
|
-
|
|
|
3
|
-
|
|
|
4
|
-
|
|
|
5
|
-
|
|
|
6
|
-
|
|
|
7
|
ВЫСОКАЯ МОЖЕТ
|
|
|
8
|
НИЗКИЙ МОЖЕТ
|
Описание и работа
Описание
Система EPS (электроусилитель руля, вспомогательная рулевая колонка) использует
электродвигатель для помощи рулевому усилию, и это двигатель
работа независимой системы рулевого управления.
управление ЭПС...
Компоненты и расположение компонентов
Расположение компонентов
1. Рулевое колесо. Рулевая колонка. ЭБУ МДПС4. двигатель МДПС5. Наконечник рулевой тяги 6. Сильфон. Рулевой редуктор8. Пылезащитный чехол9. Универсальный шарнир ...
