Hyundai Elantra: электроусилитель руля / Расположение компонентов и компонентов

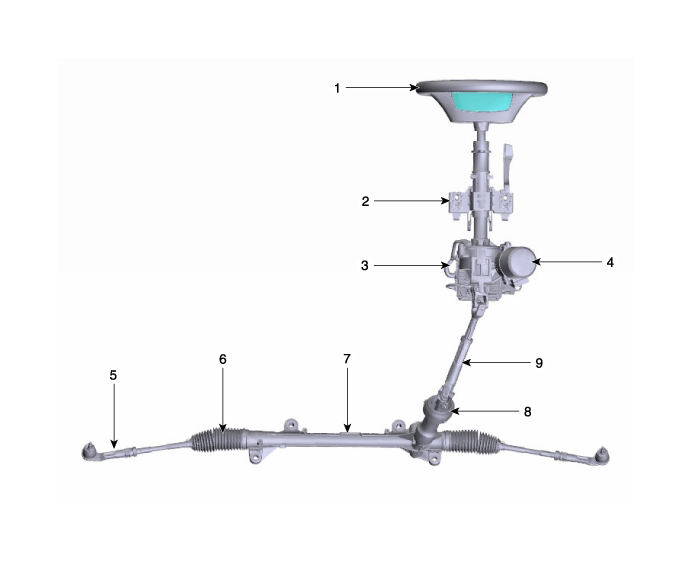

| Расположение компонентов |
|
1. Рулевое колесо
2. Рулевая колонка 3. ЭБУ МДПС 4. Двигатель МДПС 5. Наконечник рулевой тяги |
6. Сильфоны
7. Рулевой редуктор 8. Пылезащитный чехол 9. Карданный шарнир |
Схематические диаграммы
Схематические диаграммы
Терминал Функция
TypePin NoDescriptionBattery1Battery +2Battery -VSS1IGN2-3-4-5-6-7HIGH CAN8LOW CAN
...
Процедуры ремонта
Общий осмотр
После или перед обслуживанием системы EPS выполните
Процедура устранения неполадок и проверки следующая. Сравните систему
состояние с нормальным состоянием в таблице ниже и ...
