Ford Fiesta: стекла, рамы и механизмы / Лобовое стекло. Снятие и установка

Специальные инструменты) / Общее оборудование

	300-АСТ1770Э Роскошный воздушный нож
Присоска для удаления стекла
Деревянный блок

Материалы

Удаление

1. Снимите внутреннее зеркало заднего вида.
   См.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).


1. Снимите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).


1. Снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Снимите панель отделки средней стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).

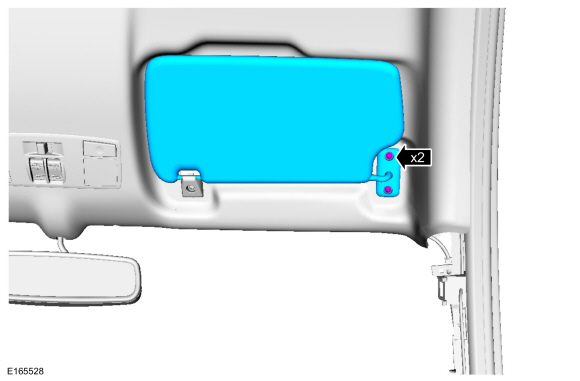

1. Снимите фиксаторы и правый боковой солнцезащитный козырек.

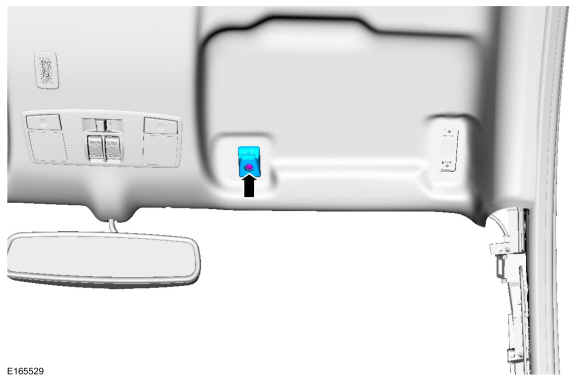

1. Снимите фиксатор и снимите крючок солнцезащитного козырька.

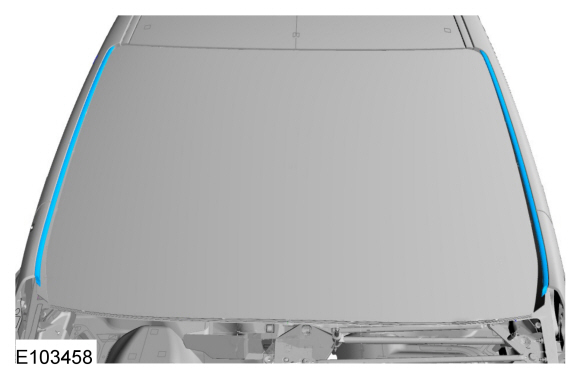

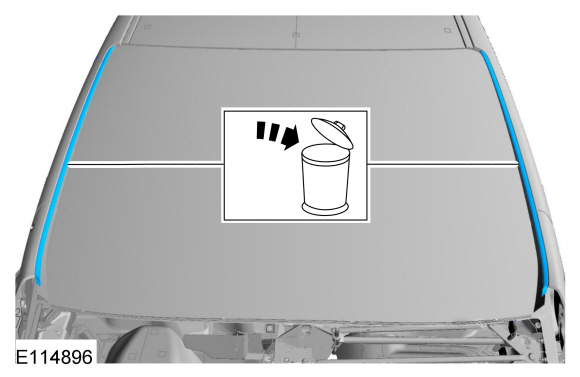

1. Снимите и выбросьте молдинги ветрового стекла.

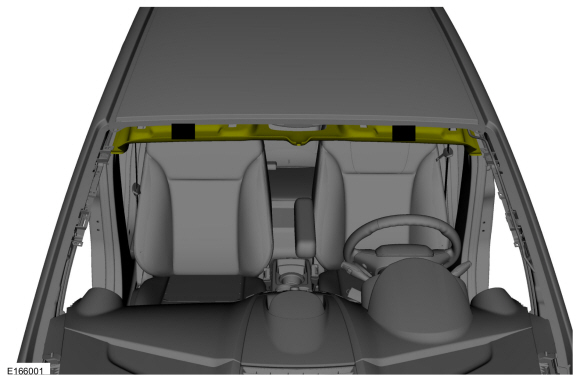

1. ПРИМЕЧАНИЕ: Лобовое стекло снято для наглядности.

   Поместите два деревянных бруска на расстоянии обшивки потолка от лобового стекла.
   Используйте общее оборудование: деревянный блок

1.



   УВЕДОМЛЕНИЕ: Во избежание образования ржавчины соблюдайте крайнюю осторожность, чтобы не поцарапать краску или грунтовку или иным образом повредить сварной шов во время демонтаж стекла.

   ПРИМЕЧАНИЕ: Вставьте лезвие в воздушный нож Deluxe. 300-AST1770E, чтобы плоская сторона была прижата к стеклу. Это оставляет весь валик уретанового клея на прижимном сварном шве и обеспечивает сухую посадку замена лобового стекла.

   ПРИМЕЧАНИЕ: Смажьте уретановый клей водой, чтобы помочь воздушному ножу Deluxe Air Knife 300-AST1770E при резке.

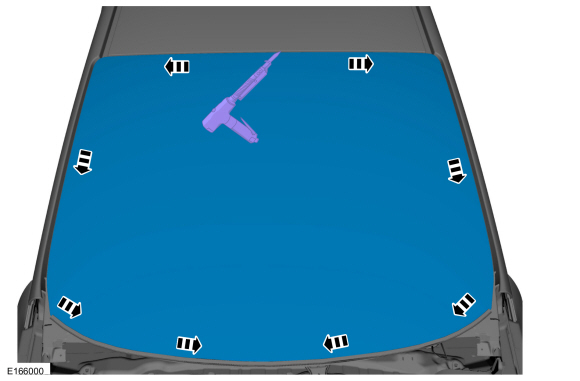

   Работая изнутри автомобиля, разрежьте уретан клей, начиная сверху по центру и двигаясь к низу углы, затем по низу.
   Используйте специальный сервисный инструмент: 300-AST1770E. Роскошный воздушный нож.

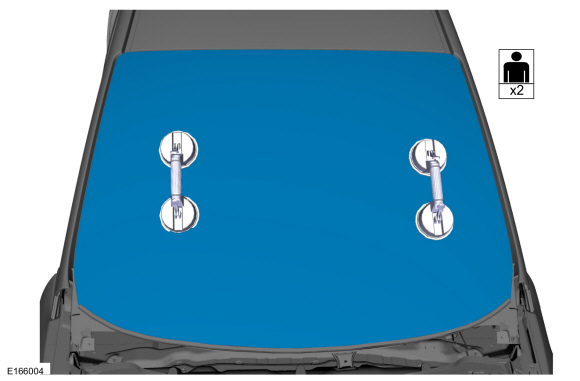

1. • Для этого шага процедуры требуется указанное количество техников.
     Используйте общее оборудование: присоска для удаления стекла
   • Снимите ветровое стекло.


Монтаж

1. При установке оригинального ветрового стекла удалите излишки уретанового клея.


1. Установите ветровое стекло.
   Используйте общее оборудование: присоска для удаления стекла

1. Используйте не оставляющий пятен консистентный карандаш, чтобы сделать установочные метки. на лобовом стекле на установочных блоках (при наличии) и тела, чтобы помочь в выравнивании оконного стекла лобового стекла во время монтаж.
   Используйте общее оборудование: присоска для удаления стекла

1. Снимите ветровое стекло с кузова.
   Используйте общее оборудование: присоска для удаления стекла

1. ПРЕДУПРЕЖДЕНИЕ: Устраните коррозию, обнаруженную на сварном шве. сварной шов является конструктивным элементом автомобиля. Коррозия слева неотремонтированные могут снизить структурную целостность автомобиля. Отказ следование этой инструкции может привести к серьезной травме автомобиля жилец(ы).

   ПРИМЕЧАНИЕ: Избегайте царапин на сварном шве. Ремонт всех мелких царапины или оголенный металл на сварном шве в соответствии с указаниями производителя. инструкции. Используйте грунтовку для сварных швов, грунтовку для стекла и уретановый клей.

   ПРИМЕЧАНИЕ: Прикосновение к клейкой поверхности ухудшает повторное сцепление.

   ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности чистые и не содержат посторонних материалов.

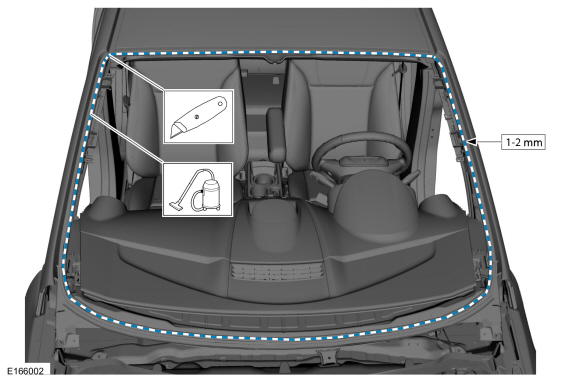

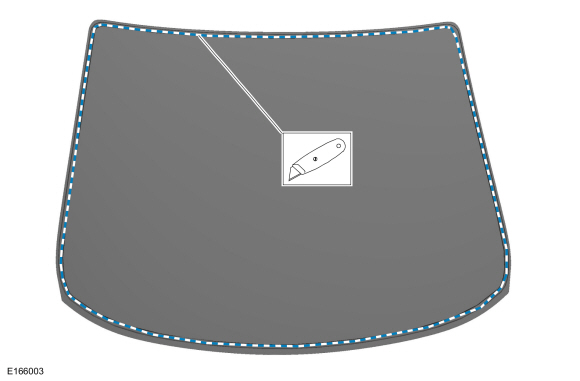

   • С помощью канцелярского ножа обрежьте уретановый клей. оставляя от 1 мм до 2 мм (от 0,04 до 0,08 дюйма) основание оригинального оборудования уретановый клей на прижимном шве.

   • Используя мягкую щетку или пылесос, удалите любые посторонние материалы или грязь из защемленного сварного шва.


1. Расположите ветровое стекло на кузове.
   Используйте общее оборудование: присоска для удаления стекла

1. Установите ветровое стекло всухую на имеющийся валик уретанового клея на сварном шве.
   Используйте общее оборудование: присоска для удаления стекла

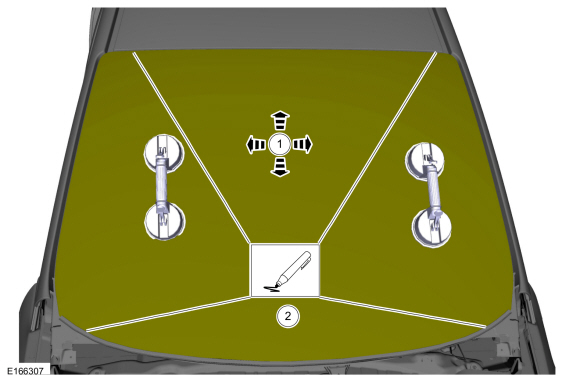

1. Расположите ветровое стекло на сварном шве, центрирование ветрового стекла в проеме. Отрегулировать лобовое стекло стеклянные стопорные блоки (при наличии) по мере необходимости для наилучшего прилегания.


1. Сделайте новые установочные метки с помощью ленты или неокрашивания жирный карандаш (желательно на упорах ветрового стекла, если оборудован) на лобовом стекле и кузове.


1. Снимите ветровое стекло с кузова.
   Используйте общее оборудование: присоска для удаления стекла

1. После выравнивания всухую снимите стекло с открыть ветровое стекло и поставить на устойчивую рабочую поверхность с внутренней сторона стекла обращена вверх.
   Используйте общее оборудование: присоска для удаления стекла

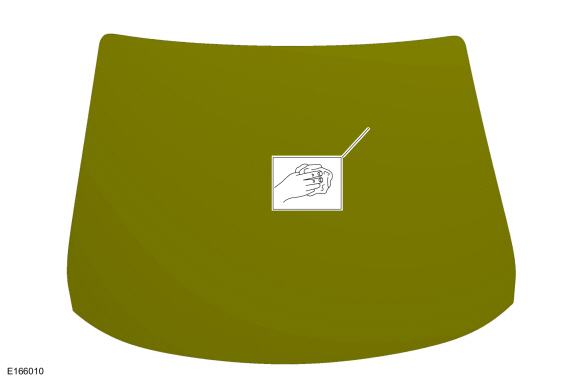

1. Очистите внутреннюю поверхность нового ветрового стекла средством для чистки стекол.
   Материал: Ультрачистый спрей для очистки стекол Motorcraft® Ultra-Clear. / ЗС-23 (ЭСР-М14П5-А)

1. ПРИМЕЧАНИЕ: Используйте продукты той же марки и той же степени излечения для уретановый клей и грунтовка для стекла. Не смешивайте разные марки уретановый клей и грунтовка для стекла. Для получения дополнительной информации см. Таблица материалов в этой процедуре.

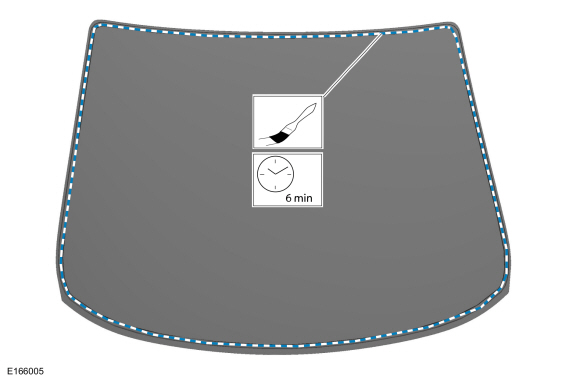

   Нанесите грунтовку для стекла в соответствии с инструкциями производителя. Дайте высохнуть не менее 6 минут.
   Материал: Уретановая грунтовка для стекла Dow One Step / Betaprime™ 5500/5500A/5500SA
   Материал: Уретановая грунтовка для металла и стекла Sika. / Sika 206 G+P

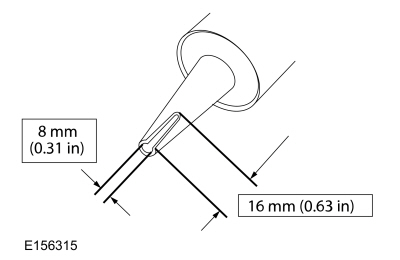

1. Отрежьте кончик аппликатора уретанового клея в соответствии со спецификацией.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
   Материал: уретановый клей Sika Tack ASAP.

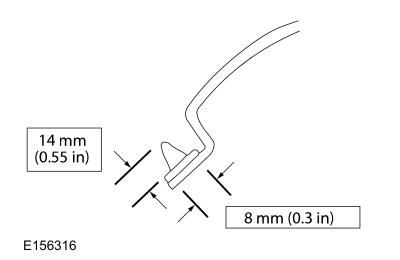

1. Нанесенный новый валик уретанового клея должен иметь высоту 14 мм (0,551 дюйма) и ширину 8 мм (0,314 дюйма).
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
   Материал: уретановый клей Sika Tack ASAP.

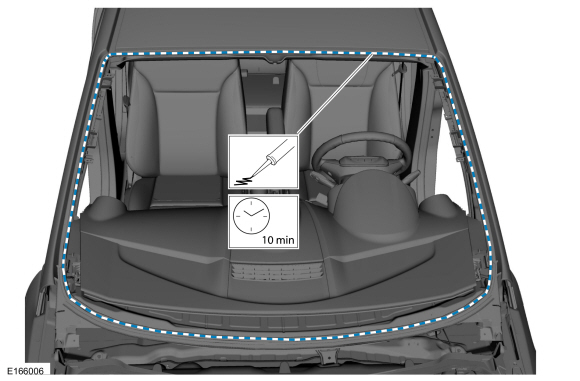

1. ПРИМЕЧАНИЕ: Установите ветровое стекло в течение 10 минут после нанесения уретанового клея.

   ПРИМЕЧАНИЕ: Используйте воздушное, электрическое или пистолет для герметика на батарейках, который наносит уретановый клей с меньше усилий и непрерывный борт.

   Нанесите уретановый клей поверх существующей отделки. валик уретанового клея на прижимном шве, начиная и заканчивая нижней части ветрового стекла ближе к центру, убедитесь, что нет зазоров в шарик.
   Материал: Sika® SikaTack® MACH 60 / Sika® SikaTack® MACH 30 / Dow® BETASEAL™ Express
   Материал: уретановый клей Sika Tack ASAP.

1. ПРЕДУПРЕЖДЕНИЕ: Не садитесь за руль автомобиля, пока уретановый клей уплотнение вылечил. Следуйте рекомендациям производителя уретанового клея. направления. Неадекватное или неправильное отверждение уретанового клея отрицательно повлияет на удержание стекла. Несоблюдение этих инструкции могут привести к серьезной травме водителя или пассажиров автомобиля.

   УВЕДОМЛЕНИЕ: Перед установкой ветрового стекла откройте окна автомобиля, чтобы предотвратить давление воздуха закрывающихся дверей влияет на адгезию уретана.

   УВЕДОМЛЕНИЕ: Дверные окна должны оставаться открытыми во время отверждения клея.

   ПРИМЕЧАНИЕ: Перед установкой ветрового стекла необходимо удалить подложку клейкой ленты с молдингов передней стойки.

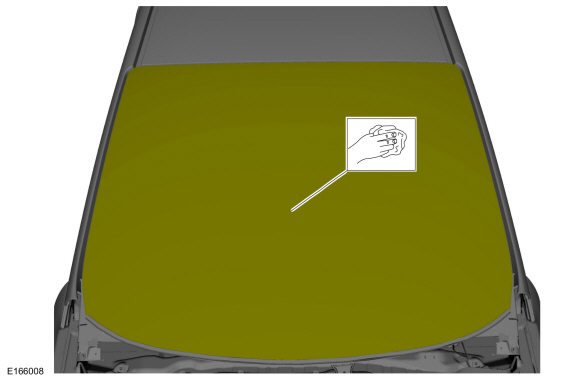

   • Установите ветровое стекло, совместив его с сделанные ранее отметки. Плотно прижмите рукой, чтобы обеспечить хорошее сцепление с Молдинги передних стоек.
     Используйте общее оборудование: присоска для удаления стекла

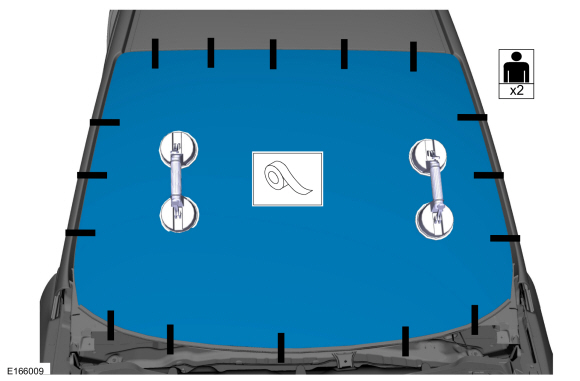

   • С помощью скотча закрепите ветровое стекло в правильном положении, пока клей не затвердеет.

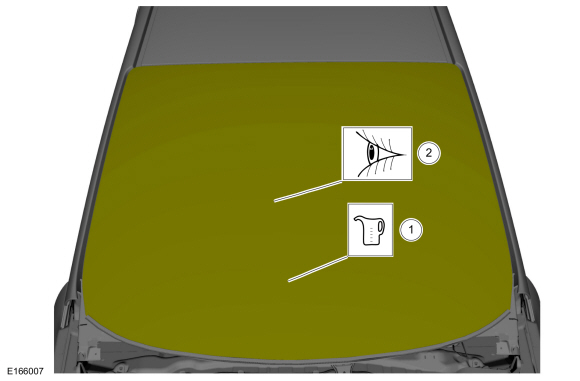

1. После отверждения уретанового клея визуально проверьте уплотнение ветрового стекла на предмет утечек воздуха или воды через уретан полоску клея и при необходимости добавьте уретановый клей.


1. При необходимости удалите излишки уретанового клея с внешней поверхности ветрового стекла.
   Материал: Ультрачистый спрей для очистки стекол Motorcraft® Ultra-Clear. / ЗС-23 (ЭСР-М14П5-А)

1. УВЕДОМЛЕНИЕ: При удалении деревянных блоков следите за тем, чтобы не помять обшивку потолка.

   ПРИМЕЧАНИЕ: Лобовое стекло снято для наглядности.

   Снимите блоки и установите переднюю часть обшивки потолка.


1. Установите молдинги лобового стекла.


1. Установите крючок солнцезащитного козырька и затяните фиксатор.


1. Установите правый солнцезащитный козырек и затяните фиксаторы.

1. Установить панель отделки средней стойки.
   См.: Панель обивки средней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Установите панель отделки стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. Установить внутреннее зеркало заднего вида.
   См.: Внутреннее зеркало заднего вида (501-09 Зеркала заднего вида, снятие и установка).


1. Установите решетку панели капота.
   См. Решетка панели капота (501-02 Передние панели кузова, снятие и установка).
