Ford Fiesta: барабанный тормоз / колесный цилиндр. Снятие и установка

Форд Фиеста 2014 - 2019 Руководство по ремонту / Тормозная система / Барабанный тормоз / Колесный цилиндр. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут включать сведения об установке.

См.: Меры предосторожности для здоровья и безопасности (100-00 Общая информация, описание и работа).

Снимите тормозной барабан.
См.: Тормозной барабан (206-02 Барабанный тормоз, снятие и установка).

УВЕДОМЛЕНИЕ: Если жидкость пролилась на лакокрасочное покрытие, пораженный участок необходимо немедленно промыть холодной водой.

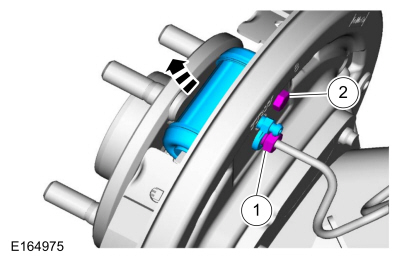

- Отсоедините штуцер тормозной трубки.
  Крутящий момент: 159 фунтов на дюйм (18 Нм)
- Снимите болт колесного цилиндра и колесный цилиндр.
  Крутящий момент: 106 фунтов на дюйм (12 Нм)

Монтаж

Для установки выполните процедуру удаления в обратном порядке.

Прокачайте тормозную систему.
См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
