Ford Fiesta: Барабанные тормоза / Тормозная пластина. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите тормозные колодки.
   См.: Тормозные колодки (206-02 Барабанный тормоз, Снятие и установка).

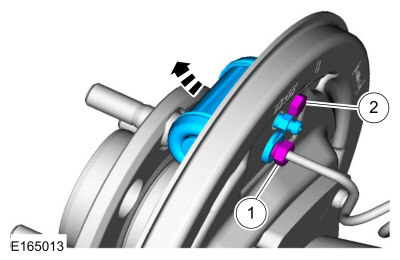

1. 1. Отсоедините штуцер тормозной трубки.
      Крутящий момент: 159 фунтов на дюйм (18 Нм)
   2. Снимите болт и колесный цилиндр.
      Крутящий момент: 106 фунтов на дюйм (12 Нм)

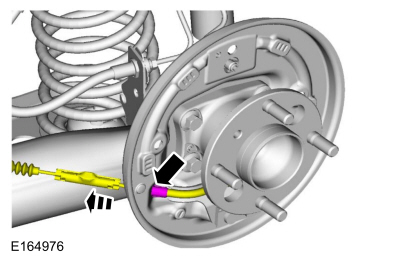

1. Отсоедините фитинг рычага тормозной колодки и снимите рычаг тормозной колодки.

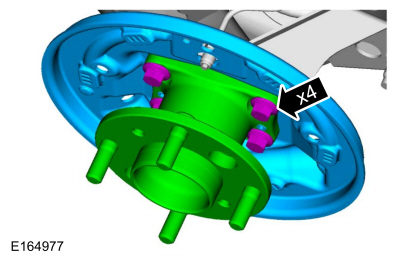

1. Снимите болты, ступицу колеса и подшипник, а также опорную пластину тормоза.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Установите опорную пластину тормоза, ступицу колеса, подшипник и болты.
   Крутящий момент: 48 фунт-футов (65 Нм)

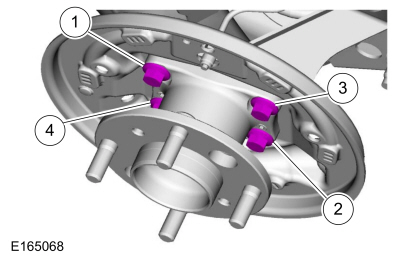

1. 1. Затяните болт в два этапа.
      Крутящий момент:
      Этап 1: Ослабить: 90°
      Этап 2: 48 фунт-футов (65 Нм)
   2. Затяните болт в два этапа.
      Крутящий момент:
      Этап 1: Ослабить: 90°
      Этап 2: 48 фунт-футов (65 Нм)
   3. Затяните болт в два этапа.
      Крутящий момент:
      Этап 1: Ослабить: 90°
      Этап 2: 48 фунт-футов (65 Нм)
   4. Затяните болт в два этапа.
      Крутящий момент:
      Этап 1: Ослабить: 90°
      Этап 2: 48 фунт-футов (65 Нм)

1. Прокачайте тормозную систему.
   См.: Сброс давления в тормозной системе (206-00 Тормозная система — общая информация, общие процедуры).
