Ford Fiesta: Сиденья / Сиденья. Диагностика и тестирование

Диаграмма кодов неисправности: BCM

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

млрд кубометров Диаграмма кодов неисправности

код неисправности	Описание	Действие
B1034:12	Элемент обогревателя переднего левого сиденья: короткое замыкание на аккумуляторную батарею	ПЕРЕЙТИ к точечному тесту B
B1034:14	Элемент обогревателя левого переднего сиденья: короткое замыкание на массу или разрыв цепи	Если подогрев сиденья не работает, ПЕРЕЙДИТЕ к точечной проверке B. Если подогрев сиденья все время включен, ПЕРЕЙДИТЕ к точечной проверке D
B1036:12	Элемент обогревателя правого переднего сиденья: короткое замыкание на аккумулятор	ПЕРЕЙТИ к точечному тесту C
B1036:14	Элемент обогревателя правого переднего сиденья: короткое замыкание на массу или разрыв цепи	Если сиденье с подогревом не работает, ПЕРЕЙДИТЕ к тесту точного определения C Если сиденье с подогревом включено все время, ПЕРЕЙДИТЕ к тесту точного определения D
Б115А: 23	Обогрев переднего пассажирского сиденья: низкий уровень сигнала	ПЕРЕЙТИ к точечному тесту C
Б115Б: 23	Обогрев переднего сиденья водителя: низкий уровень сигнала	ПЕРЕЙТИ к точечному тесту B
Все остальные диагностические коды неисправностей (DTC)	-	СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, диагностика и проверка).

Таблица симптомов

Таблица симптомов: Сидение

Диагностика, описанная в данном руководстве, предполагает наличие определенного уровня навыков и знаний методов диагностики, характерных для Ford.
СМ.: Методы диагностики (100-00 Общая информация, описание и работа).

Таблица симптомов

Состояние	Возможные источники	Действия
Не работает подогрев сидений — водительского и пассажирского.	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту А
Подогрев сиденья не работает/работает неправильно — водитель	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту B
Подогрев сиденья не работает/работает неправильно — пассажир	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту C
Подогрев сиденья не работает правильно — подогрев сиденья водителя или пассажира при выключенной системе	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точному тесту D
Подогрев сиденья не работает правильно — водительское сиденье обогревается, а индикатор обогрева сиденья нет загораться при нажатии	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к точечному тесту E
Подогрев сиденья не работает правильно - пассажирское сидение греется, а индикатор подогрева сидений работает не загорается при нажатии	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту F
Подогрев сиденья не работает правильно — постоянно горит индикатор подогрева сиденья водителя или пассажира	Обратитесь к тесту Pinpoint	ПЕРЕЙТИ к пинпойнт-тесту G

Точный тест(ы)

Не работает подогрев сидений — водительского и пассажирского.

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Система обогрева сидений работает только при работающем двигателе. Когда переключатель обогрева сиденья водителя или пассажира (расположен на панели приборов) активируется, он подает сигнал заземления на BCM. Когда BCM получает сигнал выключателя сиденья с подогревом, он активирует соответствующий (водителя или пассажира) реле обогрева сиденья (находится в блоке CJB . При срабатывании реле обогрева сидений напряжение подается на коврики отопителя. Нагревательные маты напрямую соединены с землей. замкните электрическую цепь для обогрева сиденья.

Возможные источники:

• Предохранитель
• Проводка, клеммы или разъемы
• млрд кубометров

Визуальный осмотр и предварительная диагностика

• Убедитесь, что предохранитель CJB 17 (15 А) исправен.

ТОЧНЫЙ ТЕСТ А: ОБА СИДЕНЬЯ С ПОДОГРЕВОМ НЕ РАБОТАЮТ — ВОДИТЕЛЬ И ПАССАЖИР

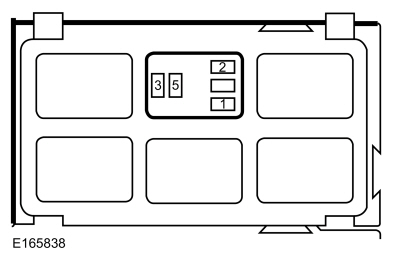

A1 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ ПОДОГРЕВА СИДЕНЬЯ ВОДИТЕЛЯ

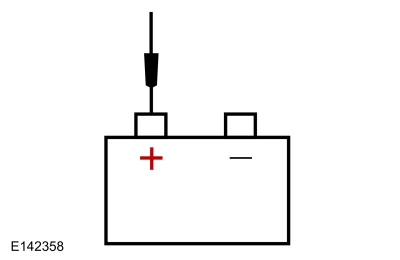

Отсоедините: реле обогрева сиденья водителя. Зажигание включено. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева водительского сиденья, контакт 1 гнезда. Земля Напряжение больше 11 вольт? Да ПЕРЕЙТИ к A2 Нет ПРОВЕРИТЬ CJB предохранитель 17 (15А) исправен. Если все в порядке, ОТРЕМОНТИРУЙТЕ цепь. Если не в порядке, СМ. Руководство по электрическим схемам для определения возможных причин неисправности. короткое замыкание.

A2 ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНЬЯ

Зажигание ВЫКЛ. Отсоедините: выключатель обогрева сиденья водителя C2400. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2400-4 Земля Сопротивление меньше 3 Ом? Да ПЕРЕЙТИ к A3 Нет ОТРЕМОНТИРУЙТЕ цепь.

A3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Зажигание ВЫКЛ. Отсоедините и проверьте все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Подсоедините обратно разъемы BCM и все ранее отсоединенные задние разъемы системы обогрева окон. Убедитесь, что они сидят и фиксируются правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Подогрев сиденья не работает/работает неправильно — водитель

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Система обогрева сидений работает только при работающем двигателе. Когда переключатель обогрева сиденья водителя или пассажира (расположен на панели приборов) активируется, он подает сигнал заземления на BCM. Когда BCM получает сигнал выключателя сиденья с подогревом, он активирует соответствующий (водителя или пассажира) реле обогрева сиденья (находится в блоке CJB . При срабатывании реле обогрева сидений напряжение подается на коврики отопителя. Нагревательные маты напрямую соединены с землей. замкните электрическую цепь для обогрева сиденья.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1034:12	Элемент обогревателя переднего левого сиденья: короткое замыкание на аккумуляторную батарею	Если цепь управления реле обогрева сиденья водителя замкнута на напряжение и BCM пытается активировать реле обогрева сиденья водителя, этот DTC устанавливается, а сиденье не нагревается.
B1034:14	Элемент обогревателя левого переднего сиденья: короткое замыкание на массу или разрыв цепи	Если цепь управления реле обогрева сиденья водителя разомкнута или замкнута на масса, а BCM пытается активировать реле обогрева сиденья водителя, этот код неисправности устанавливается, и сиденье не нагревается (контур разомкнут) или может вообще не нагреваться раз (замыкание цепи на массу) до выключения зажигания.
Б115Б: 23	Обогрев переднего сиденья водителя: низкий уровень сигнала	Устанавливается, когда BCM обнаруживает, что переключатель обогрева сиденья водителя активен. во время самопроверки по требованию или был активен более 2 минут.

Возможные источники

• Реле обогрева сиденья
• Переключатель обогрева сиденья
• Проводка, клеммы или разъемы
• Нагревательный коврик
• млрд кубометров

ТОЧНЫЙ ТЕСТ B: ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО — ВОДИТЕЛЬ

B1 ПОЛУЧИТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено. С помощью диагностического сканера выполните самопроверку BCM. Присутствует ли DTC B1034:12, B1034:14 или B115B:23? Да Если присутствует DTC B1034:14, ПЕРЕЙДИТЕ к B7. Если присутствует DTC B1034:12, ПЕРЕЙДИТЕ к B6. Если присутствует DTC B115B:23, ПЕРЕЙДИТЕ к B4. Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к BCM. График ДТК. Нет Если нагревательные маты подушки и спинки не работают, ПЕРЕЙДИТЕ к B2. Если не работает только нагревательный мат подушки, УСТАНОВИТЕ новый нагревательный мат подушки сиденья водителя. Если не работает только нагревательный мат спинки сиденья, УСТАНОВИТЕ новый нагревательный мат спинки сиденья водителя.

B2 ПРОВЕРЬТЕ ПОДОГРЕВ СИДЕНЬЯ ВОДИТЕЛЯ (CC_SW_D_HSEATS) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ. Используя диагностический сканер, просмотрите PID BCM CC_SW_D_HSEATS, одновременно нажимая и отпуская переключатель обогрева сиденья водителя. Согласуется ли ФИД с состоянием переключателя обогрева водителя? Да ПЕРЕЙДИТЕ к B9 Нет ПЕРЕЙТИ к B3

B3 ПРОВЕРЬТЕ ЦЕПЬ МАССА ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА СИДЕНЬЯ ВОДИТЕЛЯ НА ОБРЫВ

Зажигание ВЫКЛ. Отсоедините: выключатель обогрева сиденья водителя C2400. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2400-4 Земля Сопротивление меньше 3 Ом? Да ПЕРЕЙТИ к B4 Нет ОТРЕМОНТИРУЙТЕ цепь.

B4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ВОДИТЕЛЬСКОЕ СИДЕНЬЕ С ПОДОГРЕВОМ (CC_SW_D_HSEATS) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ. Отсоедините: выключатель обогрева сиденья водителя C2400. Подключите плавкую перемычку между: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2400-1 C2400-4 Зажигание включено. С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID). С помощью диагностического сканера выберите BCM. Состояние PID CC_SW_D_HSEATS. Наблюдая за PID, снимите плавкую перемычку. Изменилось ли состояние PID при удалении перемычки с предохранителем? Да УСТАНОВИТЕ новый переключатель обогрева сиденья водителя. Нет ПЕРЕЙДИТЕ к B5

B5 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА ВОДИТЕЛЯ НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ. Отключить: BCM C2280F. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2400-1 C2280F-8 Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2400-1 Земля Сопротивление между выключателем обогрева сиденья и БКМ; и более 10 000 Ом между выключателем обогрева сиденья и земля? Да ПЕРЕЙДИТЕ к B13 Нет ОТРЕМОНТИРУЙТЕ цепь.

B6 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ. Отсоедините: реле обогрева сиденья водителя. Зажигание включено. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева водительского сиденья, контакт 2 гнезда. Земля Напряжение есть? Да ОТРЕМОНТИРУЙТЕ цепь. Нет УСТАНОВИТЕ новое реле обогрева сиденья водителя. ПЕРЕСОЕДИНИТЕ все разъемы и ПОВТОРИТЕ самопроверку. Если код неисправности регистрируется снова, ПЕРЕЙДИТЕ к B13.

B7 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ. Отсоедините: реле обогрева сиденья водителя. Отключить: BCM C2280D. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева водительского сиденья, контакт 2 гнезда. Земля Сопротивление больше 10000 Ом? Да ПЕРЕЙДИТЕ к B8 Нет ОТРЕМОНТИРУЙТЕ цепь.

B8 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ НА ОБРЫВ

Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева водительского сиденья, контакт 2 гнезда. C2280D-5 Сопротивление меньше 3 Ом? Да УСТАНОВИТЕ новое реле обогрева сиденья водителя. ПЕРЕСОЕДИНИТЕ все разъемы и ПОВТОРИТЕ самопроверку. Если код неисправности регистрируется снова, ПЕРЕЙДИТЕ к B13. Нет ОТРЕМОНТИРУЙТЕ цепь.

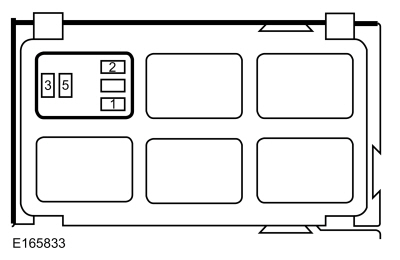

B9 ПРОВЕРКА НАПРЯЖЕНИЯ НА РЕЛЕ ПОДОГРЕВА СИДЕНЬЯ ВОДИТЕЛЯ

Зажигание ВЫКЛ. Отсоедините: реле обогрева сиденья водителя. Зажигание включено. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева водительского сиденья, контакт 1 гнезда. Земля Реле обогрева сиденья водителя, контакт 3 гнезда. Земля Напряжение выше 11 вольт для обоих измерений? Да ПЕРЕЙТИ на B10 Нет ОТРЕМОНТИРУЙТЕ цепь.

B10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ НАГРЕВАТЕЛЬНОГО МАТА

Зажигание ВЫКЛ. Подключить: реле обогрева сиденья водителя. Обесточьте SRS. СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры). Отсоедините модуль боковой подушки безопасности сиденья водителя C367. Отсоедините: обогреватель подушки сиденья водителя C364. ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что в автомобиле никого нет и нет ничего не блокирует и не помещается перед любой подушкой безопасности, когда аккумулятор связанный. Несоблюдение этих инструкций может привести к серьезным травмы в случае случайного срабатывания. Подсоедините кабель заземления аккумулятора. СМ.: Отсоединение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры). Запустить двигатель. Активируйте переключатель обогрева сиденья водителя. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C364-1 Земля Напряжение больше 11 вольт? Да ПЕРЕЙДИТЕ к B12 Нет ПЕРЕЙТИ на B11

B11 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА ОБРЫВ

Зажигание ВЫКЛ. Реле обогрева сиденья водителя. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья водителя, контакт 5 гнезда. C364-1 Сопротивление меньше 3 Ом? Да ПЕРЕЙДИТЕ к B14 Нет ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЬ диагностическую ошибку Коды (DTC). ПОВТОРИТЕ самопроверку. ПРОВЕРЬТЕ систему в норме операция. ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. ПОДКЛЮЧИТЬ сиденье водителя модуль боковой подушки безопасности C367. ПОВТОРИТЕ SRS. ССЫЛКА: Дополнение Удерживающая система (SRS) Отключение и повторное усиление (501-20B Supplemental удерживающая система, общие процедуры).

B12 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАГРЕВАТЕЛЬНОГО МАТЕРИАЛА НА ОБРЫВ

Зажигание ВЫКЛ. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C364-2 Земля Сопротивление меньше 3 Ом? Да ПРОВЕРЬТЕ на наличие ослабленных или поврежденных контактов разъема и проводки повреждать. Если все в порядке, УСТАНОВИТЕ новый нагревательный мат подушки сиденья водителя. ОЧИСТИТЬ Диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. ПРОВЕРЬТЕ систему для нормальной работы. ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. СОЕДИНЯТЬ Модуль боковой подушки безопасности сиденья водителя C367. ПОВТОРИТЕ SRS. Ссылаться на: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B) Дополнительная удерживающая система, общие процедуры). Нет ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЬ диагностическую ошибку Коды (DTC). ПОВТОРИТЕ самопроверку. ПРОВЕРЬТЕ систему в норме операция. ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. ПОДКЛЮЧИТЬ сиденье водителя модуль боковой подушки безопасности C367. ПОВТОРИТЕ SRS. ССЫЛКА: Дополнение Удерживающая система (SRS) Отключение и повторное усиление (501-20B Supplemental удерживающая система, общие процедуры).

B13 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Зажигание ВЫКЛ. Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

B14 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Зажигание ВЫКЛ. Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. ПОДКЛЮЧИТЕ модуль боковой подушки безопасности сиденья водителя C367. ПОВТОРИТЕ SRS. ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами. ОТСОЕДИНИТЕ массу аккумулятора кабель. ПОДКЛЮЧИТЕ модуль боковой подушки безопасности сиденья водителя C367. ПОВТОРИТЕ SRS. ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).

Подогрев сиденья не работает/работает неправильно — пассажир

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Система обогрева сидений работает только при работающем двигателе. Когда переключатель обогрева сиденья водителя или пассажира (расположен на панели приборов) активируется, он подает сигнал заземления на BCM. Когда BCM получает сигнал выключателя сиденья с подогревом, он активирует соответствующий (водителя или пассажира) реле обогрева сиденья (находится в блоке CJB . При срабатывании реле обогрева сидений напряжение подается на коврики отопителя. Нагревательные маты напрямую соединены с землей. замкните электрическую цепь для обогрева сиденья.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1036:12	Элемент обогревателя правого переднего сиденья: короткое замыкание на аккумулятор	Если цепь управления реле обогрева пассажирского сиденья замкнута на напряжения, а BCM пытается активировать подогрев сиденья пассажира. реле, этот код неисправности устанавливается, и сиденье не нагревается.
B1036:14	Элемент обогревателя правого переднего сиденья: короткое замыкание на массу или разрыв цепи	Если цепь управления реле обогрева пассажирского сиденья разомкнута или замкнута на массу, и BCM пытается активировать подогрев пассажирского сиденья. реле, этот код неисправности устанавливается, и сиденье не нагревается (контур разомкнут) или может вообще не нагреваться раз (замыкание цепи на массу) до выключения зажигания.
Б115А: 23	Обогрев переднего пассажирского сиденья: низкий уровень сигнала	Устанавливается, когда BCM обнаруживает, что переключатель обогрева пассажирского сиденья активен. во время самопроверки по требованию или был активен более 2 минут.

Возможные источники

• Реле обогрева сиденья
• Переключатель обогрева сиденья
• Проводка, клеммы или разъемы
• Нагревательный коврик
• млрд кубометров

ТОЧНЫЙ ТЕСТ C: ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ/РАБОТАЕТ НЕПРАВИЛЬНО — ПАССАЖИР

C1 ПОЛУЧИТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ (DTCS)

Зажигание включено. С помощью диагностического сканера выполните самопроверку BCM. Присутствует ли DTC B1034:12, B1034:14 или B115B:23? Да Если присутствует DTC B1036:14, ПЕРЕЙДИТЕ к C7. Если присутствует DTC B1036:12, ПЕРЕЙДИТЕ к C6. Если присутствует DTC B115A:23, ПЕРЕЙДИТЕ к C4. Для получения информации обо всех других диагностических кодах неисправностей (DTC) ОБРАЩАЙТЕСЬ к BCM. График ДТК. Нет Если нагревательные маты подушки и спинки не работают, ПЕРЕЙДИТЕ к С2. Если не работает только нагревательный мат подушки, УСТАНОВИТЕ новый нагревательный мат подушки пассажирского сиденья. Если не работает только нагревательный мат спинки сиденья, УСТАНОВИТЕ новый нагревательный мат спинки пассажирского сиденья.

C2 ПРОВЕРЬТЕ ПОДОГРЕВ СИДЕНЬЯ ПАССАЖИРА (CC_SW_P_HSEATS) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРОВ) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ. Используя диагностический сканер, просмотрите PID BCM CC_SW_P_HSEATS, одновременно нажимая и отпуская переключатель обогрева пассажирского сиденья. Соответствует ли PID статусу переключателя обогрева пассажира? Да ПЕРЕЙТИ на C9 Нет ПЕРЕЙТИ на С3

C3 ПРОВЕРЬТЕ ЦЕПЬ "МАССЫ" ВЫКЛЮЧАТЕЛЯ ПОДОГРЕВА ПАССАЖИРСКОГО СИДЕНЬЯ НА ОБРЫВ

Зажигание ВЫКЛ. Отсоедините: переключатель обогрева сиденья пассажира/окружающего освещения C2401. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2401-4 Земля Сопротивление меньше 3 Ом? Да ПЕРЕЙТИ на С4 Нет ОТРЕМОНТИРУЙТЕ цепь.

C4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) СИДЕНЬЕ С ПОДОГРЕВОМ ПАССАЖИРА (CC_SW_D_HSEATS) PID (ИДЕНТИФИКАЦИЯ ПАРАМЕТРА) ЭКСПЛУАТАЦИЯ

Зажигание ВЫКЛ. Отсоедините: переключатель обогрева сиденья пассажира/окружающего освещения C2401. Подключите плавкую перемычку между: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2401-4 C2401-6 Зажигание включено. С помощью диагностического сканера просмотрите идентификаторы параметров BCM (PID). С помощью диагностического сканера выберите BCM. Состояние PID CC_SW_P_HSEATS. Наблюдая за PID, снимите плавкую перемычку. Изменилось ли состояние PID при удалении перемычки с предохранителем? Да УСТАНОВИТЕ новый переключатель обогрева сиденья пассажира/окружающего освещения. Нет ПЕРЕЙТИ на С5

C5 ПРОВЕРЬТЕ СИГНАЛЬНУЮ ЦЕПЬ ВЫКЛЮЧАТЕЛЯ ПАССАЖИРСКОГО ПОДОГРЕВА НА ОБРЫВ ИЛИ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ. Отключить: BCM C2280F. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2401-6 C2280F-6 Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2401-6 Земля Сопротивление между выключателем обогрева сиденья и БКМ; и более 10 000 Ом между выключателем обогрева сиденья и земля? Да ПЕРЕЙТИ на С13 Нет ОТРЕМОНТИРУЙТЕ цепь.

C6 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ. Отсоедините: реле обогрева сиденья пассажира. Зажигание включено. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья пассажира, контакт 2 гнезда. Земля Напряжение есть? Да ОТРЕМОНТИРУЙТЕ цепь. Нет УСТАНОВИТЕ новое реле обогрева пассажирского сиденья. ПЕРЕСОЕДИНИТЕ все разъемы и ПОВТОРИТЕ самопроверку. Если код неисправности DTC регистрируется снова, ПЕРЕЙДИТЕ к C13.

C7 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ. Отсоедините: реле обогрева сиденья пассажира. Отключить: BCM C2280D. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья пассажира, контакт 2 гнезда. Земля Сопротивление больше 10000 Ом? Да ПЕРЕЙТИ на С8 Нет ОТРЕМОНТИРУЙТЕ цепь.

C8 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ НА ОБРЫВ

Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья пассажира, контакт 2 гнезда. C2280D-16 Сопротивление меньше 3 Ом? Да УСТАНОВИТЕ новое реле обогрева пассажирского сиденья. ПЕРЕСОЕДИНИТЕ все разъемы и ПОВТОРИТЕ самопроверку. Если код неисправности регистрируется снова, ПЕРЕЙДИТЕ к C13. Нет ОТРЕМОНТИРУЙТЕ цепь.

C9 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ ПОДОГРЕВА ПАССАЖИРСКОГО СИДЕНЬЯ

Зажигание ВЫКЛ. Отсоедините: реле обогрева сиденья пассажира. Зажигание включено. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья пассажира, контакт 1 гнезда. Земля Реле обогрева сиденья пассажира, контакт 3 гнезда. Земля Напряжение выше 11 вольт для обоих измерений? Да ПЕРЕЙТИ на С10 Нет ОТРЕМОНТИРУЙТЕ цепь.

C10 ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЦЕПИ НАГРЕВАТЕЛЬНОГО МАТЕРИАЛА

Зажигание ВЫКЛ. Подключить: реле обогрева сиденья пассажира. Обесточьте SRS. СМ.: Дополнительная удерживающая система (SRS) Отключение и повторное усиление (501-20B Дополнительная удерживающая система, Общие процедуры). Отсоедините модуль боковой подушки безопасности пассажира C337. Отсоедините: обогреватель подушки сиденья пассажира C334. ПРЕДУПРЕЖДЕНИЕ: Убедитесь, что в автомобиле никого нет и нет ничего не блокирует и не помещается перед любой подушкой безопасности, когда аккумулятор связанный. Несоблюдение этих инструкций может привести к серьезным травмы в случае случайного срабатывания. Подсоедините кабель заземления аккумулятора. СМ.: Отсоединение и подключение аккумулятора (414-01 Аккумулятор, монтаж и кабели, общие процедуры). Запустить двигатель. Активируйте переключатель обогрева пассажирского сиденья. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C334-1 Земля Напряжение больше 11 вольт? Да ПЕРЕЙТИ на C12 Нет ПЕРЕЙТИ на C11

C11 ПРОВЕРЬТЕ ЦЕПЬ ОТОПИТЕЛЯ НА ОБРЫВ

Зажигание ВЫКЛ. Реле обогрева пассажирского сиденья. Мера: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья пассажира, контакт 5 гнезда. C334-1 Сопротивление меньше 3 Ом? Да ПЕРЕЙТИ на C14 Нет ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЬ диагностическую ошибку Коды (DTC). ПОВТОРИТЕ самопроверку. ПРОВЕРЬТЕ систему в норме операция. ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. СОЕДИНИТЬ пассажирское сиденье модуль боковой подушки безопасности C337. ПОВТОРИТЕ SRS. ССЫЛКА: Дополнение Удерживающая система (SRS) Отключение и повторное усиление (501-20B Supplemental удерживающая система, общие процедуры).

C12 ПРОВЕРЬТЕ ЦЕПЬ МАССА НАГРЕВАТЕЛЬНОГО МАТЕРИАЛА НА ОБРЫВ

Зажигание ВЫКЛ. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C334-2 Земля Сопротивление меньше 3 Ом? Да ПРОВЕРЬТЕ на наличие ослабленных или поврежденных контактов разъема и проводки повреждать. Если все в порядке, УСТАНОВИТЕ новый нагревательный мат подушки пассажирского сиденья. ПРОЗРАЧНЫЙ диагностические коды неисправностей (DTC). ПОВТОРИТЕ самопроверку. ПРОВЕРЬТЕ система для нормальной работы. ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. ПОДСОЕДИНИТЕ модуль боковой подушки безопасности пассажира C337. ПОВТОРИТЕ SRS. ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры). Нет ОТРЕМОНТИРУЙТЕ цепь. УДАЛИТЬ диагностическую ошибку Коды (DTC). ПОВТОРИТЕ самопроверку. ПРОВЕРЬТЕ систему в норме операция. ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. СОЕДИНИТЬ пассажирское сиденье модуль боковой подушки безопасности C337. ПОВТОРИТЕ SRS. ССЫЛКА: Дополнение Удерживающая система (SRS) Отключение и повторное усиление (501-20B Supplemental удерживающая система, общие процедуры).

C13 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Зажигание ВЫКЛ. Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

C14 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Зажигание ВЫКЛ. Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). ОТСОЕДИНИТЕ кабель заземления аккумуляторной батареи. ПОДСОЕДИНИТЕ модуль боковой подушки безопасности пассажира C337. ПОВТОРИТЕ SRS. ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами. ОТСОЕДИНИТЕ массу аккумулятора кабель. ПОДСОЕДИНИТЕ модуль боковой подушки безопасности пассажира C337. ПОВТОРИТЕ SRS. ССЫЛАТЬСЯ к: Дополнительная удерживающая система (SRS) с отключением и усилением (501-20B Дополнительная удерживающая система, Общие процедуры).

Подогрев сиденья работает неправильно — сиденье водителя или пассажира нагревается, когда система выключена

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Система обогрева сидений работает только при работающем двигателе. Когда переключатель обогрева сиденья водителя или пассажира (расположен на панели приборов) активируется, он подает сигнал заземления на BCM. Когда BCM получает сигнал выключателя сиденья с подогревом, он активирует соответствующий (водителя или пассажира) реле обогрева сиденья (находится в блоке CJB ). При срабатывании реле обогрева сидений напряжение подается на коврик с подогревом подушки. Маты обогревателя подушек напрямую подключены к заземление для замыкания электрической цепи обогрева сиденья.

Условия срабатывания неисправности DTC

код неисправности	Описание	Условия срабатывания отказа
B1034:14	Элемент обогревателя левого переднего сиденья: короткое замыкание на массу или разрыв цепи	Если цепь управления реле обогрева сиденья водителя разомкнута или замкнута на масса, а BCM пытается активировать реле обогрева сиденья водителя, этот код неисправности устанавливается, и сиденье не нагревается (контур разомкнут) или может вообще не нагреваться раз (замыкание цепи на массу) до выключения зажигания.
B1036:14	Элемент обогревателя правого переднего сиденья: короткое замыкание на массу или разрыв цепи	Если цепь управления реле обогрева пассажирского сиденья разомкнута или замыкается на массу, и BCM пытается активировать подогрев пассажира. реле сиденья, этот DTC устанавливается, и сиденье не нагревается (контур разомкнут) или может вообще не нагреваться раз (замыкание цепи на массу) до выключения зажигания.

Возможные источники

• Реле обогрева сиденья
• Проводка, клеммы или разъемы
• млрд кубометров

ТОЧНЫЙ ТЕСТ D: ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ ДОЛЖНЫМ ОБРАЗОМ — ВОДИТЕЛЬСКОЕ ИЛИ ПАССАЖИРСКОЕ СИДЕНЬЕ ОБОГРЕВАЕТСЯ, КОГДА СИСТЕМА ВЫКЛЮЧЕНА

D1 ПРОВЕРЬТЕ ВЫХОДНУЮ ЦЕПЬ РЕЛЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ. Отсоедините: реле обогрева сиденья водителя или пассажира. Зажигание включено. Для сиденья водителя с подогревом измерьте: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья водителя, контакт 5 гнезда. Земля Для пассажирского сиденья с подогревом измерьте: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья пассажира, контакт 5 гнезда. Земля Напряжение есть? Да ОТРЕМОНТИРУЙТЕ цепь. Нет ПЕРЕЙДИТЕ к D2

D2 ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ РЕЛЕ НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ. Отключить: BCM C2280D. Зажигание включено. Для сиденья водителя с подогревом измерьте: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева водительского сиденья, контакт 2 гнезда. Земля Для пассажирского сиденья с подогревом измерьте: Положительный вывод Измерение/действие Отрицательный вывод Реле обогрева сиденья пассажира, контакт 2 гнезда. Земля Сопротивление больше 10000 Ом? Да УСТАНОВИТЕ новое реле обогрева сиденья водителя или пассажира. реле подогрева сидений. ПЕРЕСОЕДИНИТЕ все разъемы. ПРОВЕРЬТЕ систему в норме операция. Если проблема все еще присутствует, ПЕРЕЙДИТЕ к D3. Нет ОТРЕМОНТИРУЙТЕ цепь.

D3 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Зажигание ВЫКЛ. Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

подогрев сиденья работает неправильно — сиденье водителя обогревается, но индикатор подогрева сидений не загорается при нажатии

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Система обогрева сидений работает только при работающем двигателе. Когда переключатель обогрева сиденья водителя или пассажира (расположен на панели приборов) активируется, он подает сигнал заземления на BCM. Когда BCM получает сигнал выключателя сиденья с подогревом, он активирует соответствующий (водителя или пассажира) реле подогрева сидений (находится в CJB). Когда реле подогрева сидений активировано, BCM подает напряжение для освещения индикатор включения подогрева сидений.

Возможные источники

• Проводка, клеммы или разъемы
• Переключатель обогрева сиденья
• млрд кубометров

ТОЧНЫЙ ТЕСТ E: ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ ПРАВИЛЬНО — ВОДИТЕЛЬСКОЕ СИДЕНЬЕ ОБОГРЕВАЕТСЯ, НО ИНДИКАТОР ПОДОГРЕВА СИДЕНЬЯ НЕ ГОРИТ ПОДСВЕТКА ПРИ НАЖАТИИ

E1 ПРОВЕРЬТЕ ЦЕПЬ ИНДИКАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ. Отключить: BCM C2280Е. Отсоедините: выключатель обогрева сиденья водителя C2400. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2400-2 Земля Сопротивление больше 10000 Ом? Да ПЕРЕЙТИ на E2 Нет ОТРЕМОНТИРУЙТЕ цепь.

E2 ПРОВЕРЬТЕ ЦЕПЬ ИНДИКАТОРА НА ОБРЫВ

Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2400-2 C2280E-15 Сопротивление меньше 3 Ом? Да ПЕРЕЙТИ на E3 Нет ОТРЕМОНТИРУЙТЕ цепь.

E3 ПРОВЕРЬТЕ РАБОТУ ИНДИКАТОРА

Подключить: переключатель обогрева сиденья водителя C2400. Наблюдая за индикатором выключателя сиденья с подогревом, на мгновение подключите перемычку с предохранителем между: Положительный вывод Измерение/действие Отрицательный вывод Батарея положительная C2280E-15 Загорался ли индикатор выключателя сиденья с подогревом при подключении перемычки с предохранителем? Да ПЕРЕЙТИ на Е4 Нет УСТАНОВИТЕ новый переключатель обогрева сиденья водителя.

E4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

подогрев сиденья работает неправильно — пассажирское сиденье обогревается, но индикатор подогрева сидений не загорается при нажатии

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Система обогрева сидений работает только при работающем двигателе. Когда переключатель обогрева сиденья водителя или пассажира (расположен на панели приборов) активируется, он подает сигнал заземления на BCM. Когда BCM получает сигнал выключателя сиденья с подогревом, он активирует соответствующий (водителя или пассажира) реле подогрева сидений (находится в CJB). Когда реле подогрева сидений активировано, BCM подает напряжение для освещения индикатор включения подогрева сидений.

Возможные источники

• Проводка, клеммы или разъемы
• Переключатель обогрева сиденья
• млрд кубометров

ТОЧНЫЙ ТЕСТ F: ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ ПРАВИЛЬНО — ПАССАЖИРСКОЕ СИДЕНЬЕ ОБОГРЕВАЕТСЯ, НО ИНДИКАТОР ПОДОГРЕВА СИДЕНЬЯ РАБОТАЕТ НЕ СВЕТИТСЯ ПРИ НАЖАТИИ

F1 ПРОВЕРЬТЕ ЦЕПЬ ИНДИКАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА МАССУ

Зажигание ВЫКЛ. Отключить: BCM C2280Е. Отсоедините: переключатель обогрева сиденья пассажира/окружающего освещения C2401. Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2401-3 Земля Сопротивление больше 10000 Ом? Да ПЕРЕЙТИ к F2 Нет ОТРЕМОНТИРУЙТЕ цепь.

F2 ПРОВЕРЬТЕ ЦЕПЬ ИНДИКАТОРА НА ОБРЫВ

Мера: Нажмите, чтобы отобразить соединители Положительный вывод Измерение/действие Отрицательный вывод C2401-3 C2280E-3 Сопротивление меньше 3 Ом? Да ПЕРЕЙТИ к F3 Нет ОТРЕМОНТИРУЙТЕ цепь.

F3 ПРОВЕРКА РАБОТЫ ИНДИКАТОРА

Подсоедините: переключатель обогрева сиденья пассажира/окружающего освещения C2401. Наблюдая за индикатором выключателя сиденья с подогревом, на мгновение подключите перемычку с предохранителем между: Положительный вывод Измерение/действие Отрицательный вывод Батарея положительная C2280E-3 Загорался ли индикатор выключателя сиденья с подогревом при подключении перемычки с предохранителем? Да ПЕРЕЙТИ к F4 Нет УСТАНОВИТЕ новый переключатель обогрева сиденья пассажира/окружающего освещения.

F4 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.

Подогрев сиденья работает неправильно — индикатор обогрева сиденья водителя или пассажира постоянно горит

См. Схемы проводки, ячейка 119, для получения информации о схемах и разъемах.

Нормальная работа и неисправности

Система обогрева сидений работает только при работающем двигателе. Когда переключатель обогрева сиденья водителя или пассажира (расположен на панели приборов) активируется, он подает сигнал заземления на BCM. Когда BCM получает сигнал выключателя сиденья с подогревом, он активирует соответствующий (водителя или пассажира) реле подогрева сидений (находится в CJB). Когда реле подогрева сидений активировано, BCM подает напряжение для освещения индикатор включения подогрева сидений.

Возможные источники

• Проводка, клеммы или разъемы
• млрд кубометров

ТОЧНЫЙ ТЕСТ G: ПОДОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ ДОЛЖНЫМ ОБРАЗОМ — ИНДИКАТОР ПОДОГРЕВА СИДЕНЬЯ ВОДИТЕЛЯ ИЛИ ПАССАЖИРА ГОРИТ ВСЕГДА

G1 ПРОВЕРЬТЕ ЦЕПЬ ИНДИКАТОРА НА КОРОТКОЕ ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ

Зажигание ВЫКЛ. Отключить: BCM C2280Е. Зажигание включено. Обратите внимание на соответствующий переключатель обогрева сиденья. Горит ли соответствующий индикатор выключателя обогреваемого сиденья? Да УСТРАНИТЕ цепь индикатора выключателя сиденья с подогревом на предмет короткого замыкания на напряжение питания. Нет ПЕРЕЙТИ на G2

G2 ПРОВЕРЬТЕ BCM (МОДУЛЬ УПРАВЛЕНИЯ КУЗОВА) ДЛЯ ПРАВИЛЬНОЙ РАБОТЫ

Зажигание ВЫКЛ. Отсоедините все разъемы BCM. Ремонт: коррозия (установите новый разъем или клеммы - очистите контакты модуля) поврежденные или согнутые штырьки - при необходимости установите новые клеммы/штыри выталкиваемые штифты - при необходимости установите новые штифты Снова подсоедините BCM и все ранее отсоединенные разъемы системы. Убедитесь, что они установлены и зафиксированы правильно. Запустите систему и определите, сохраняется ли проблема. Беспокойство все еще присутствует? Да ПРОВЕРЬТЕ в OASIS любые применимые бюллетени технического обслуживания (TSB). Если TSB существует для этой проблемы, ПРЕКРАТИТЕ этот тест и СЛЕДУЙТЕ TSB инструкции. Если бюллетени технического обслуживания (TSB) не касаются этого озабоченность, УСТАНОВИТЕ новый BCM. СМ.: Блок управления кузовным оборудованием (BCM) (419-10 Многофункциональные электронные модули, Снятие и установка). Нет В настоящее время система работает корректно. беспокойство могло быть вызвано соединениями модулей. АДРЕС корень причина любых проблем с разъемом или контактами.
