Ford Fiesta: Приборная панель и консоль / Верхняя часть приборной панели. Снятие и установка

Специальные инструменты) / Общее оборудование

Удаление

Все автомобили

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите коленную подушку безопасности водителя.
   См.: Коленная подушка безопасности водителя (501-20B Дополнительная удерживающая система, снятие и установка).


1. Снимите рулевое колесо.
   См.: Рулевое колесо (211-04 Рулевая колонка, снятие и установка).

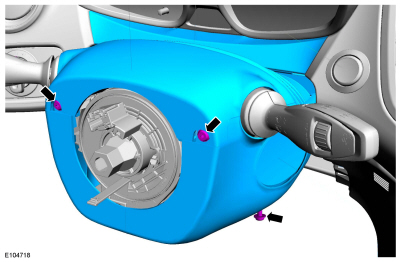

1. Снимите винты и кожух рулевой колонки.

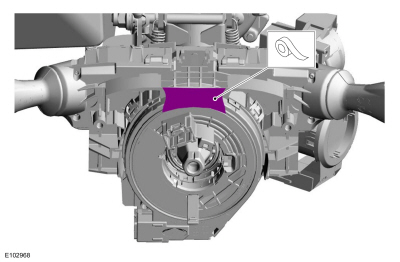

1. УВЕДОМЛЕНИЕ: Убедитесь, что часовая пружина не вращается.

   Используйте ленту, чтобы предотвратить вращение часовой пружины.


1. Отсоедините электрические разъемы, выверните болт, освободите фиксирующий зажим и снимите SCCM.


1. Удалить ИПК.
   См.: Комбинация приборов (IPC) (413-01 Приборы, центр сообщений и предупреждающие звуковые сигналы, снятие и установка).


1. Снимите переключатель фар.
   См.: Выключатель фар (417-01 Наружное освещение, снятие и установка).

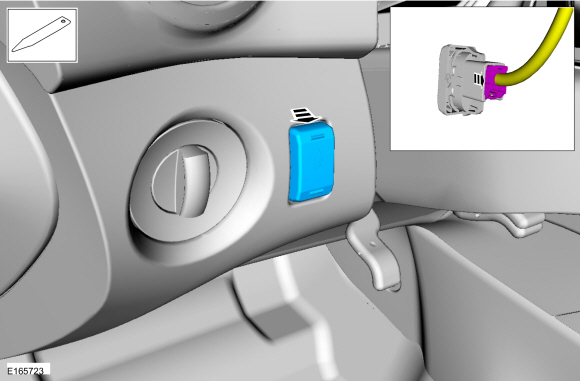

1. Снимите выключатель освещения приборной панели и отсоедините электрический разъем.
   Используйте общее оборудование: средство для снятия внутренней отделки салона.

1. Снимите АКМ.
   См.: Передний модуль управления аудиосистемой (ACM) (415-00A Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC, Удаление и установка).
   См.: Передний модуль управления аудиосистемой (ACM) (415-00A Информация и Развлекательная система — общая информация — автомобили с: AM/FM/CD/SYNC, Удаление и установка).
   См. также: Передний модуль управления аудиосистемой (ACM) (415-00B Информационно-развлекательная система - Общие сведения - Автомобили с: AM/FM/CD/SYNC/сенсорным дисплеем, удаление и Монтаж).


1. Если есть.

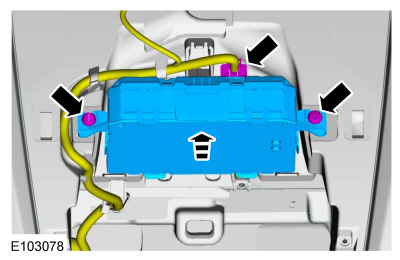

   Отсоедините электрический разъем, снимите винты и FCDIM.
   Крутящий момент: 11 фунтов на дюйм (1,2 Нм)

1. Если есть.
   Снимите винты и модуль FDIM. Отсоедините электрические разъемы.
   Крутящий момент: 14 фунтов на дюйм (1,6 Нм)

1. Снимите напольную консоль.
   См.: Консоль пола (501-12 Приборная панель и консоль, Снятие и установка).

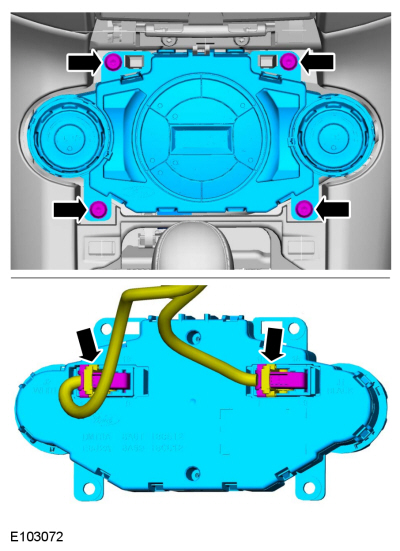

1. Снимите винты и модуль управления HVAC. Отсоедините электрические разъемы.


1. Освободите фиксаторы и снимите бардачок.

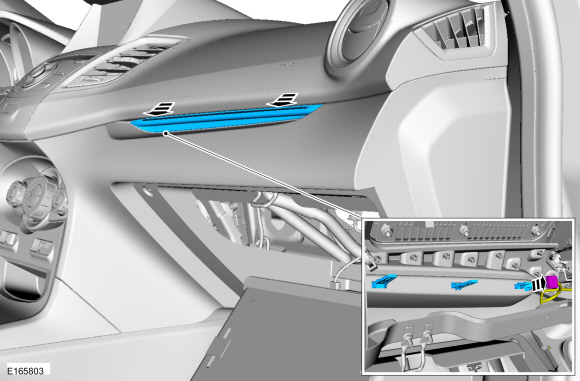

1. Освободите фиксирующие выступы и извлеките инструмент. панель отделки со стороны пассажира. Отсоедините электрический разъем.


1. Если имеется, снимите APIM.
   См.: Модуль SYNC [APIM] (415-00A Информация и развлечения). Система - Общая информация - Автомобили с: AM/FM/CD/SYNC, Удаление и Монтаж).


1.

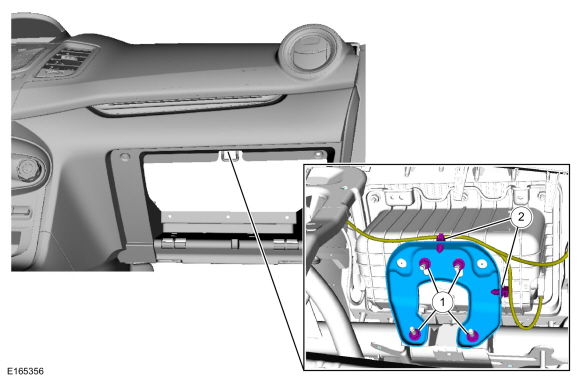

   1. Удалите орехи.
      Крутящий момент: 53 фунта на дюйм (6 Нм)
   2. Отсоедините фиксаторы жгута проводов, расположите жгут проводов в сторону и снимите крепление подушки безопасности пассажира скобка.

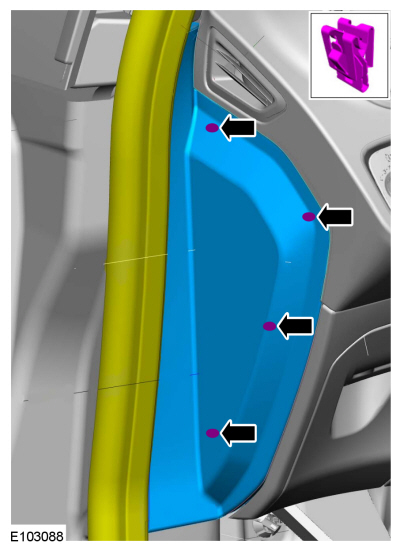

1. С обеих сторон снимите панель отделки передней стойки.
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).


1. С обеих сторон.
   Отведите уплотнитель передней двери в сторону, освободите защелки и снимите отделочную панель приборной панели.


1. Переместите оба передних сиденья в крайнее заднее положение.

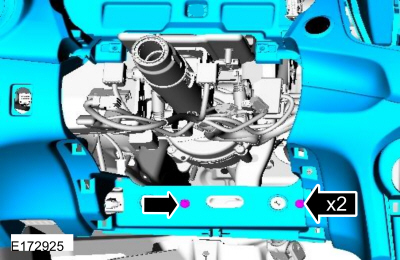

1. Снимите болты.
   Крутящий момент: 18 фунтов на дюйм (2 Нм)

Если есть

1. Снимите болты.
   Крутящий момент: 18 фунтов на дюйм (2 Нм)

Все автомобили

1. ПРИМЕЧАНИЕ: Трубопроводы правого и левого обогревателя остаются в автомобиле, когда снимается верхняя панель приборов.

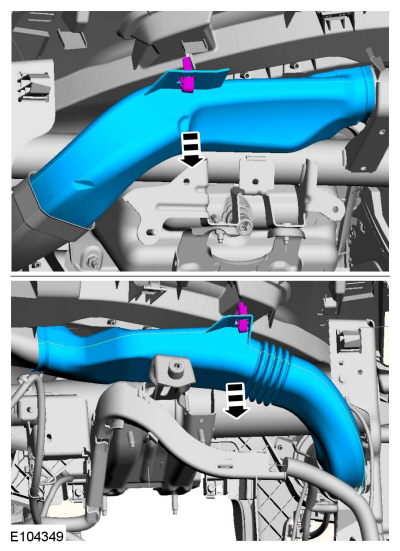

   Ослабив верхнюю панель приборов, освободите зажимы воздуховода правого и левого дефростера.


1. ПРИМЕЧАНИЕ: Во избежание повреждения приборной панели при выполнении этого шага требуется помощник.

   ПРИМЕЧАНИЕ: Обратите внимание на прокладку жгутов и убедитесь, что все электрические разъемы и проводка не заблокированы перед снятием панели приборов или повреждения компонентов.

   Снимите верхнюю часть панели приборов.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.
