Ford Fiesta: ручки, замки, защелки и системы входа / Замок передней двери. Снятие и установка

Удаление

ПРИМЕЧАНИЕ: Действия по удалению могут содержать сведения об установке.

ПРИМЕЧАНИЕ: Показана сторона водителя, сторона пассажира аналогична.

Все автомобили

1. Снимите панель обшивки передней двери.
   См.: Панель обивки передней двери (501-05 Внутренняя отделка и декоративные элементы, Снятие и установка).


1. Снимите крышки клейкой ленты.


Автомобили с ручными стеклоподъемниками

1.
   Опустите стекло передней двери.

   1. Частично установите ручку стеклоподъемника.

   2. Опустите стекло передней двери.

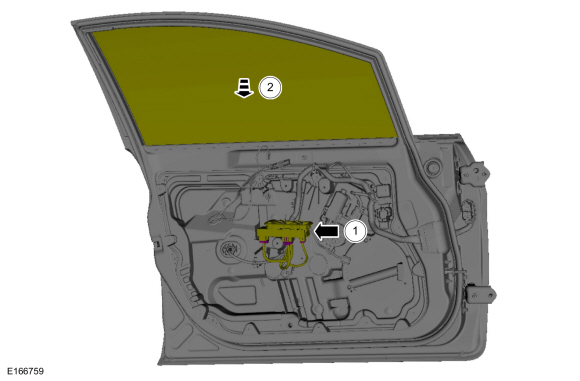

Автомобили с электрическими стеклоподъемниками

1.
   Опустите стекло передней двери.

   1. Частично установите переключатель управления стеклоподъемником передней двери.

   2. Опустите стекло передней двери.


Все автомобили

1. Снимите болты со стекла передней двери.


Автомобили с ручными стеклоподъемниками

1.
   Поднимите стекло передней двери и закрепите его скотчем.

   1. Снимите ручку стеклоподъемника передней двери.

   2. Поднимите стекло передней двери.

   3. Приклейте стекло передней двери скотчем.


Автомобили с электрическими стеклоподъемниками

1.
   Поднимите стекло передней двери и закрепите его скотчем.

   1. Снимите переключатель управления стеклоподъемником передней двери.

   2. Поднимите стекло передней двери.

   3. Приклейте стекло передней двери скотчем.


Все автомобили

1. Снимите наружную ручку передней двери.
   См.: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).


1. Снимите болты защелки передней двери.
   Крутящий момент: 71 фунт на дюйм (8 Нм)

1. Снимите винт крепления наружной ручки передней двери.


1. ПРИМЕЧАНИЕ: Не снимайте держатель передней двери с двери.

   ПРИМЕЧАНИЕ: Во время установки убедитесь, что передняя дверь выступы держателя правильно расположены внутри фиксаторов рабочего канала прежде чем задвиньте держатель передней двери на место. В противном случае перед дверной держатель будет препятствовать установке оконного стекла.


   Отложите в сторону держатель передней двери и защелку в сборе.

   1. Отсоедините электрический разъем наружного зеркала заднего вида передней двери.

   2. Снимите болты с держателя передней двери.
      Крутящий момент: 80 фунтов на дюйм (9 Нм)

   3. ПРИМЕЧАНИЕ: При снятии убедитесь, что внешняя передняя часть усилитель дверной ручки снимается с двери перед позиционированием в сторону держателя передней двери и защелки в сборе. В противном случае внешний вид усиление ручки передней двери может быть повреждено.

      Отложите в сторону держатель передней двери и защелку в сборе.


1. ПРИМЕЧАНИЕ: Для ясности показана задняя сторона держателя передней двери.

   ПРИМЕЧАНИЕ: Не снимайте переноску с двери.

   ПРИМЕЧАНИЕ: Во время установки убедитесь, что передняя дверь выступы держателя правильно расположены внутри фиксаторов рабочего канала прежде чем задвиньте держатель передней двери на место. В противном случае перед дверной держатель будет препятствовать установке оконного стекла.


   Снимите замок передней двери в сборе.

   1. Сдвиньте узел защелки с удерживающих выступов, которыми он крепится к держателю передней двери.

   2. Отсоедините электрический разъем замка передней двери от замка передней двери.

   3. Снимите трос внутренней ручки двери и втулку с держателя передней двери.

   4. Освободите направляющие зажимы наружной двери. возьмитесь за жгут электропроводки и снимите замок передней двери в сборе.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.


   Снимите усилитель наружной ручки передней двери.

   1. Отсоедините трос от усилителя внешней ручки передней двери.

   2. Снимите кабельную проушину с усилителя внешней ручки передней двери.

   3. Снимите усилитель наружной ручки передней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Выверните винты защелки, отсоедините кабели и снимите защелку передней двери.


1. ПРИМЕЧАНИЕ: Этот шаг необходим только при установке нового компонента.

   Отсоедините трос внутренней ручки передней двери от замка передней двери.


Монтаж

1. Для установки выполните процедуру удаления в обратном порядке.


1. Если дверь оснащена функцией подъема одним касанием, электродвигатель стеклоподъемника необходимо инициализировать.
   См.: Инициализация стеклоподъемника двери с электроприводом (501-11 Стекло, рамы и механизмы, общие процедуры).
