Ford Fiesta: механическая коробка передач — 6-ступенчатая механическая коробка передач — B6 / дифференциал. Разборка и сборка узлов

Форд Фиеста 2014 - 2019 Руководство по ремонту / Механическая коробка передач, сцепление, раздаточная коробка и блок раздаточной коробки / Механическая коробка передач — 6-ступенчатая механическая коробка передач — B6 / Дифференциал. Разборка и сборка узлов

Специальные инструменты) / Общее оборудование

205-062
Установщик, подшипник дифференциала
Съемник
Сепаратор подшипников

Материалы

Имя Спецификация
Трансмиссионное масло с двойным сцеплением Motorcraft®
ХТ-11-КДК 		WSS-M2C200-D2

РАЗБОРКА

УВЕДОМЛЕНИЕ: Используйте тиски для защиты губок.

  1. Зажмите дифференциал в тисках.

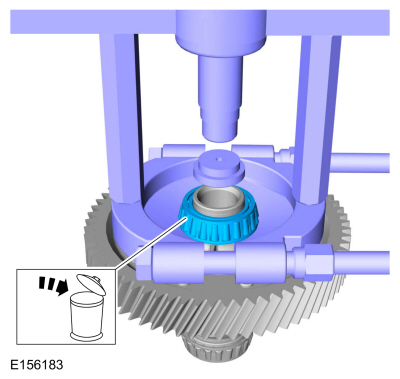

  1. Снимите подшипник.
    Используйте общее оборудование: сепаратор подшипников
    Используйте общее оборудование: Съемник

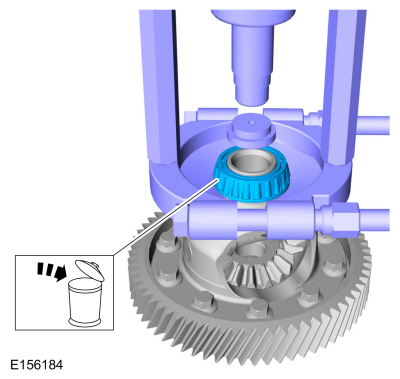

  1. Снимите подшипник.
    Используйте общее оборудование: сепаратор подшипников
    Используйте общее оборудование: Съемник

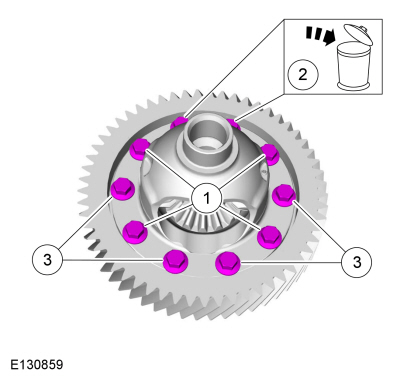

  1. Удалите следующие элементы:
    1. Ослабить: Четыре оборота

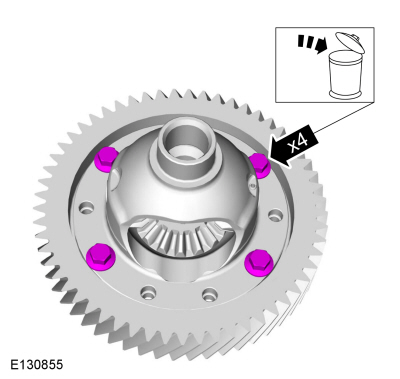

    1. Снимите и выбросьте болты.
    1. Сохраните четыре болта для повторной сборки.

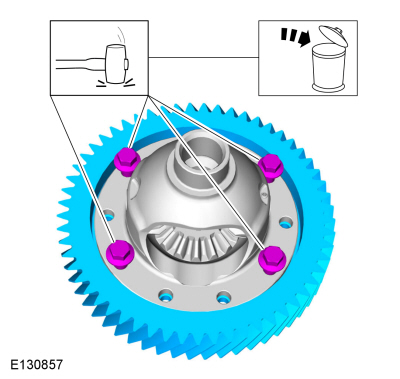

  1. Слегка постучите по болтам, чтобы снять зубчатый венец с дифференциала, и снимите 4 болта.

СБОРКА

  1. ПРИМЕЧАНИЕ: Не смазывайте новые роликовые подшипники.

    Смажьте все остальные компоненты трансмиссии трансмиссионной жидкостью во время сборки.
    Материал: Трансмиссионная жидкость Motorcraft® Dual Clutch / ХТ-11-КДК (ВСС-M2C200-D2)

УВЕДОМЛЕНИЕ: Используйте тиски для защиты губок.

  1. Зажмите дифференциал в тисках.

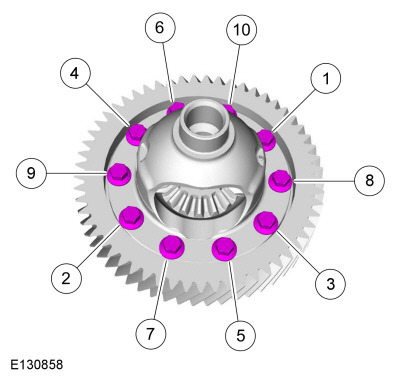

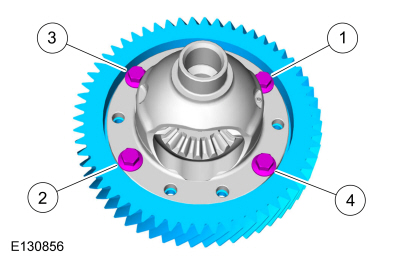

  1. ПРИМЕЧАНИЕ: Убедитесь, что сопрягаемые поверхности чистые и на них нет посторонних материалов.

    • Установите четыре болта, сохраненные при разборке.
    • Затяните каждый болт по одному обороту в указанной последовательности.
      Крутящий момент: 37 фунт-футов (50 Нм)
  1. Снимите и выбросьте болты.
  1. Установите новые болты и затяните каждый болт по одному обороту за раз в указанной последовательности.
    Крутящий момент:
    Этап 1: 37 фунт-футов (50 Нм)
    Этап 2: 90°

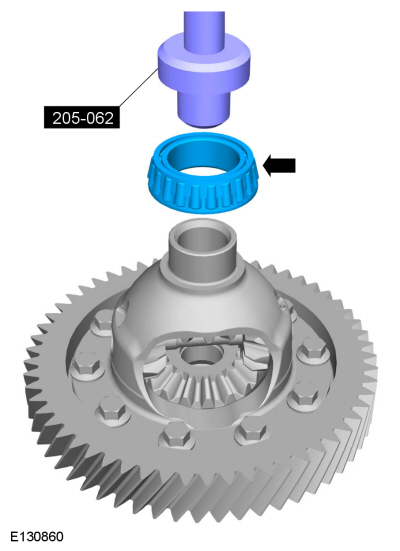

  1. ПРИМЕЧАНИЕ: Роликовый подшипник нельзя смазывать.

    Установите подшипник.
    Используйте специальный сервисный инструмент: 205-062 Установщик, подшипник дифференциала.

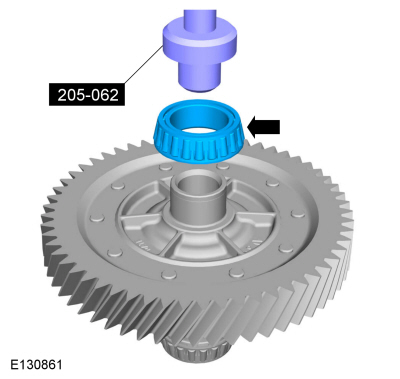

  1. ПРИМЕЧАНИЕ: Роликовый подшипник нельзя смазывать.

    Установите подшипник.
    Используйте специальный сервисный инструмент: 205-062 Установщик, подшипник дифференциала.
