Ford Fiesta: Кузовной ремонт - Информация об автомобиле и проверка допусков / Кузов и рама. Описание и работа
Тело
Тело состоит из следующего:
- Четырехдверный седан
- Пятидверный хэтчбек
- Высокопрочная низколегированная (HSLA), сверхвысокопрочная сталь (UHSS) и низкоуглеродистая сталь
- Внешняя панель крыши из мягкой стали
- Стальной капот
- Стальная крышка багажника
- Внешние боковые панели кузова изготовлены из низкоуглеродистой стали.
- Двухфазная сталь (DP) в некоторых элементах конструкции кузова
- Съемные передние крылья, распашные двери и капот на болтах
- Крылья из устойчивой к вмятинам стали
- Передняя и задняя балки бампера из сверхвысокопрочной стали (UHSS)
- Компоненты днища изготовлены из мягких, двухфазных и высокопрочных сталей.
- Мастичные прокладки, используемые на днище для шумоизоляции
- Комплект для обслуживания передней рамы недоступен
Размеры корпуса

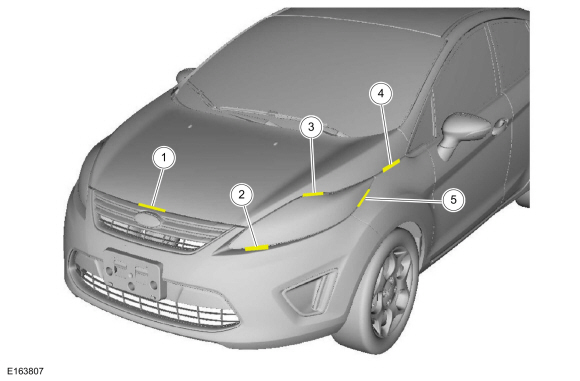

Поля корпуса — передние панели
ПРИМЕЧАНИЕ: Если не указано иное, размеры полей относятся к правой и левой сторонам. транспортного средства. Поля передней панели 4-дверного седана и 5-дверного хэтчбека одинаковый.
| Элемент | Описание | Спецификация маржи | Спецификация заподлицо |
|---|---|---|---|
| 1 | Капот к фасции | 6,0 мм (0,236 дюйма) ± 1,5 мм (0,059 дюйма) | 0,1 мм (0,003 дюйма) ± 1,5 мм (0,059 дюйма) |
| 2 | Фара в сборе с приборной панелью | 4,5 мм (0,177 дюйма) ± 2,0 мм (0,078 дюйма) | — |
| 3 | Фара в сборе с капотом | 4,0 мм (0,157 дюйма) ± 1,5 мм (0,059 дюйма) | 1,4 мм (0,055 дюйма) ± 1,5 мм (0,059 дюйма) |
| 4 | Капот к крылу | 4,5 мм (0,177 дюйма) ± 2,0 мм (0,07 дюйма) | — |
| 5 | Фара в сборе с крылом | 2,5 мм (0,098 дюйма) ± 1,0 мм (0,03 дюйма) | 1,0 мм (0,039 дюйма) ± 0,8 мм (0,031 дюйма) |

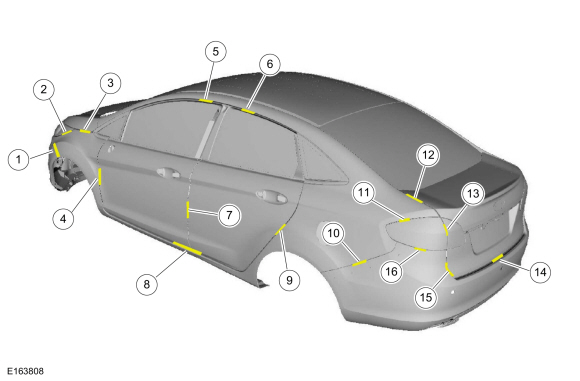

Поля кузова - 4-дверный седан
ПРИМЕЧАНИЕ: Если не указано иное, допустимые размеры относятся к правой и левой сторонам автомобиля.
| Элемент | Описание | Спецификация маржи | Спецификация заподлицо |
|---|---|---|---|
| 1 | Передняя панель к крылу | 0,0 мм (0) ± 0,5 мм (0,019 дюйма) | 0,5 мм (0,019 дюйма) ± 0,8 мм (0,031 дюйма) |
| 2 | Фара к крылу | 2,5 мм (0,098 дюйма) ± 1,0 мм (0,039 дюйма) | 1,0 мм (0,039 дюйма) ± -0,8 мм (-0,031 дюйма) |
| 3 | Крыло к капоту | 4,5 мм (0,177 дюйма) ± 2,0 мм (0,07 дюйма) | — |
| 4 | Крыло к входной двери | 3,4 мм (0,133 дюйма) ± 1,5 мм (0,059 дюйма) | 1,0 мм (0,039 дюйма) ± 1,0 мм (0,039 дюйма) |
| 5 | Передняя дверь со стороны кузова | 5,0 мм (0,196 дюйма) ± 1,5 мм (0,059 дюйма) | 6,1 мм (0,024 дюйма) ± 1,5 мм (0,059 дюйма) |
| 6 | Задняя дверь в сторону кузова | 5,0 мм (0,196 дюйма) ± 1,5 мм (0,059 дюйма) | 0 мм (дюйм) ± 1,5 мм (0,059 дюйма) |
| 7 | Передняя дверь к задней двери | 3,5 мм (0,137 дюйма) ± 1,5 мм (0,059 дюйма) | 0 мм (дюйм) ± 1,5 мм (0,059 дюйма) |
| 8 | Двери к порогу | 5,9 мм (0,232 дюйма) ± 1,5 мм (0,059 дюйма) | — |
| 9 | Задняя дверь в четверть панели | 3,6 мм (0,141 дюйма) ± 1,5 мм (0,059 дюйма) | 0,0 мм (0,0 дюйма) ± 1,5 мм (0,059 дюйма) |
| 10 | От кузова до задней панели | 0 мм (дюймы) ± 0,5 мм (0,019 дюйма) | 0,5 мм (0,019 дюйма) ± 0,5 мм (0,019 дюйма) |
| 11 | Четверть панели к заднему фонарю | 1,5 мм (0,059 дюйма) ± 1,4 мм (0,055 дюйма) | 0,3 мм (0,011 дюйма) ± 1,5 мм (0,059 дюйма) |
| 12 | Крышка палубы к кузову | 4,0 мм (0,157 дюйма) ± 1,5 мм (0,019 дюйма) | 1,5 мм (0,059 дюйма) ± 2,0 мм (0,078 дюйма) |
| 13 | Узел заднего фонаря к резервному узлу фонаря | 4,0 мм (0,157 дюйма) ± | 1,5 мм (0,059 дюйма) ± 2,5 мм (0,098 дюйма) |
| 14 | Крышка багажника к задней панели (нижняя) | 6,0 мм (0,236 дюйма) ± 2,0 мм (0,078 дюйма) | — |
| 15 | Крышка багажника к задней панели (сбоку) | 4,0 мм (0,157 дюйма) ± 2,0 мм (0,078 дюйма) | -2,5 мм (-0,0989 дюйма) ± 2,0 мм (0,078 дюйма) |
| 16 | Задний фонарь в сборе с задней панелью | 2,0 мм (0,078 дюйма) ± 1,5 мм (0,059 дюйма) | 2,0 мм (0,078 дюйма) ± 1,5 мм (0,059 дюйма) |

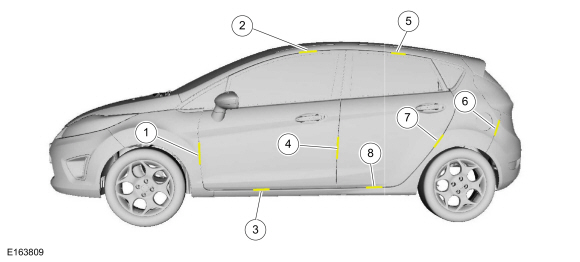

Поля кузова Боковые панели — 5-дверный хэтчбек
ПРИМЕЧАНИЕ: Если не указано иное, допустимые размеры относятся к правой и левой сторонам автомобиля.
| Элемент | Описание | Спецификация маржи | Спецификация заподлицо |
|---|---|---|---|
| 1 | Крыло к входной двери | 3,4 мм (0,133 дюйма) ± 1,5 мм (0,059 дюйма) | 1,0 мм (0,039 дюйма) ± 1,0 мм (0,039 дюйма) |
| 2 | Передняя дверь со стороны кузова | 5,0 мм (0,196 дюйма) ± 1,5 мм (0,059 дюйма) | 6,1 мм (0,024 дюйма) ± 1,5 мм (0,059 дюйма) |
| 3 | Дверь на пороге | 5,9 мм (0,232 дюйма) ± 1,5 мм (0,059 дюйма) | — |
| 4 | Передняя дверь к задней двери | 3,5 мм (0,137 дюйма) ± 1,5 мм (0,059 дюйма) | 0 мм (дюйм) ± 1,5 мм (0,059 дюйма) |
| 5 | Задняя дверь в сторону кузова | 5,0 мм (0,196 дюйма) ± 1,5 мм (0,059 дюйма) | 0 мм (дюйм) ± 1,5 мм (0,059 дюйма) |
| 6 | От кузова до задней панели | 0 мм (дюймы) ± 0,5 мм (0,019 дюйма) | 0,5 мм (0,019 дюйма) ± 0,5 мм (0,019 дюйма) |
| 7 | Задняя дверь в четверть панели | 3,6 мм (0,141 дюйма) ± 1,5 мм (0,059 дюйма) | 0 мм (0,0 дюйма) ± 1,5 мм (0,059 дюйма) |
| 8 | Дверь на пороге | 5,9 мм (0,232 дюйма) ± 1,5 мм (0,059 дюйма) | — |

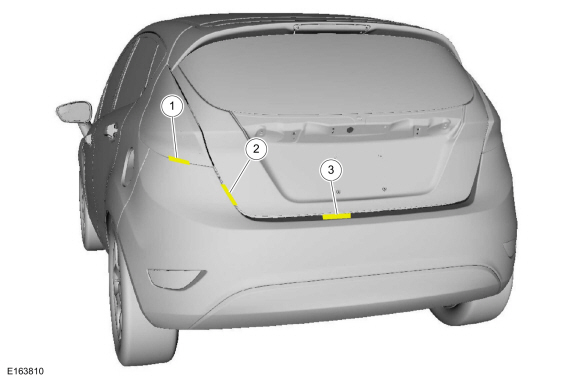

Поля кузова — задние панели 5-дверный хэтчбек
ПРИМЕЧАНИЕ: Если не указано иное, допустимые размеры относятся к правой и левой сторонам автомобиля.
| Элемент | Описание | Спецификация маржи | Спецификация заподлицо |
|---|---|---|---|
| 1 | Задний фонарь к задней панели | 0,4 мм (0,078 дюйма) ± 1,5 мм (0,059 дюйма) | 2,0 мм (0,078 дюйма) ± 2,0 мм (0,078 дюйма) |
| 2 | Задняя дверь к задней панели (сбоку) | 4,2 мм (0,165 дюйма) ± 1,5 мм (0,059 дюйма) | 2,3 мм (0,09 дюйма) ± 1,5 мм (0,059 дюйма) |
| 3 | Задняя дверь к задней панели (нижняя) | 6,0 мм (0,236 дюйма) ± 2,0 мм (0,078 дюйма) | — |

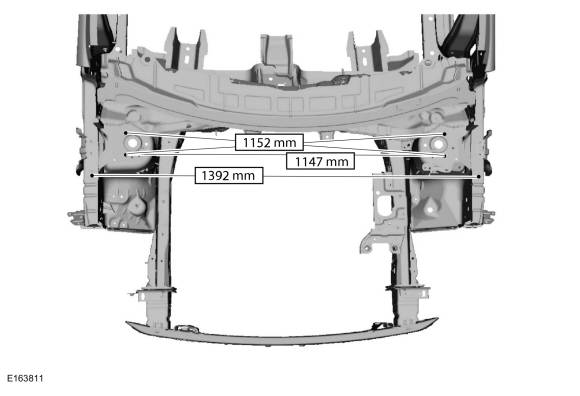

Размеры под капотом
ПРИМЕЧАНИЕ: Все размеры указаны по центру, если не указано иное. Размеры относятся к 4-дверному седану и 5-дверному хэтчбеку.

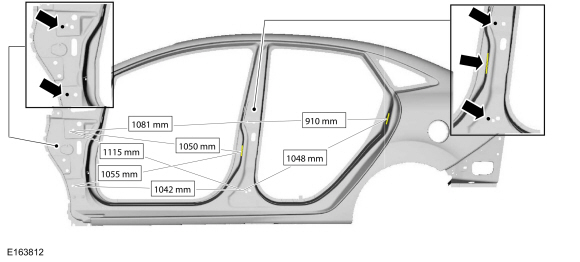

Размеры дверного проема
ПРИМЕЧАНИЕ: Все размеры указаны по центру, если не указано иное. Размеры относятся к 4-дверному седану и 5-дверному хэтчбеку.

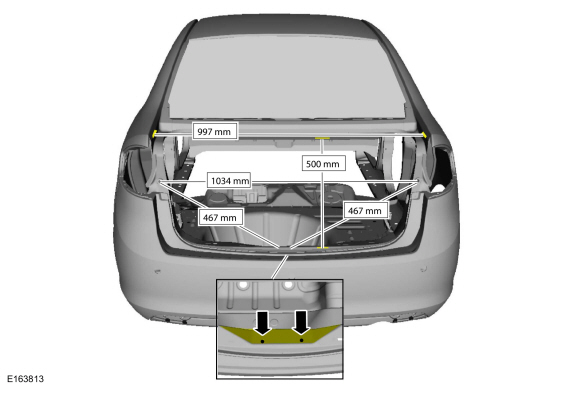

Размеры проема багажного отделения — 4-дверный седан
ПРИМЕЧАНИЕ: Все размеры указаны по центру, если не указано иное.

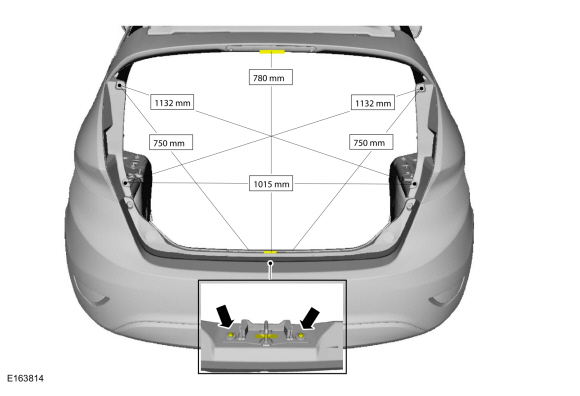

Размеры проема багажного отделения — 5-дверный хэтчбек
ПРИМЕЧАНИЕ: Все размеры указаны по центру, если не указано иное.

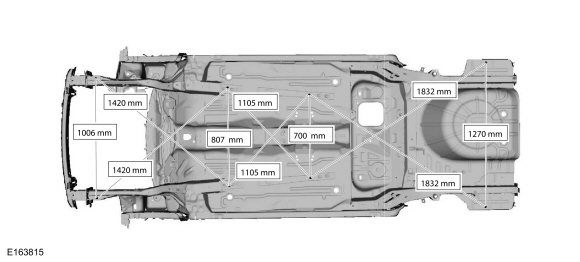

Размеры кузова — 4-дверный седан
ПРИМЕЧАНИЕ: Все размеры указаны по центру, если не указано иное.

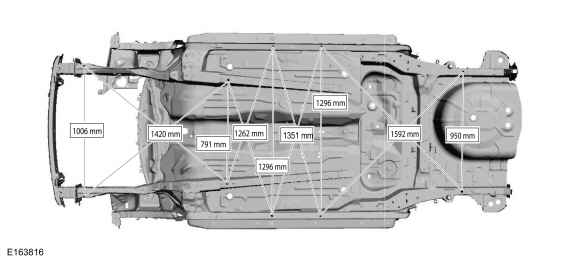

Размеры кузова — 5-дверный хэтчбек
ПРИМЕЧАНИЕ: Все размеры указаны по центру, если не указано иное.

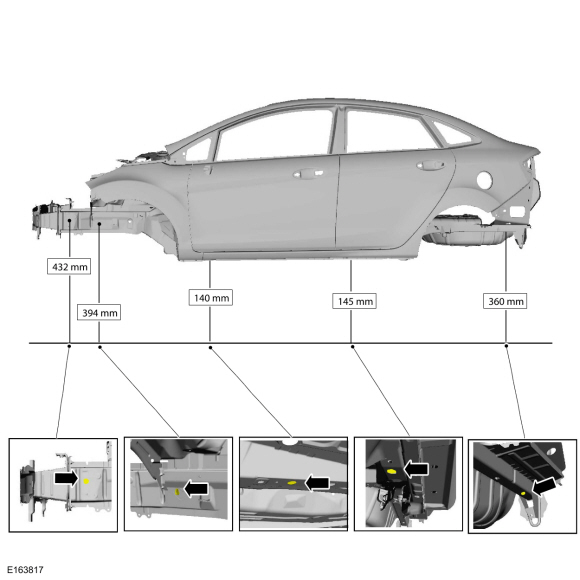

Базовые размеры по высоте — 4-дверный седан
ПРИМЕЧАНИЕ: Все остальные измерения по центру.

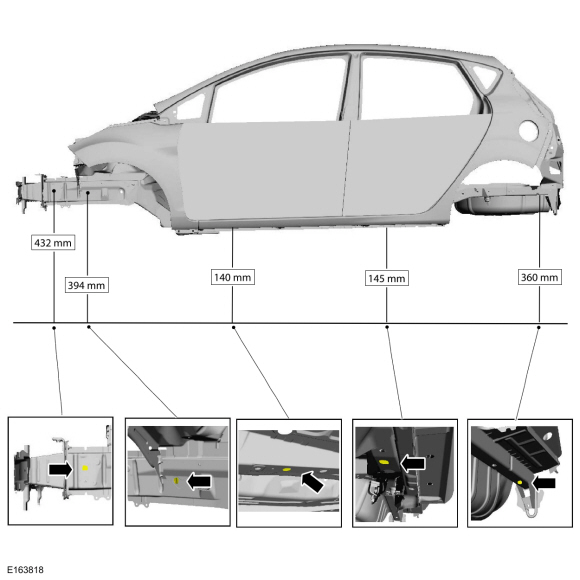

Базовые размеры по высоте — 5-дверный хэтчбек
ПРИМЕЧАНИЕ: Все остальные измерения по центру.
Конструктивное исполнение кузова автомобиля. Описание и работа
Рекомендуемые руководства и рекомендации по ремонту металла см. на следующих рисунках и: Дополнительную информацию см. в: Технические характеристики (501-25 Ремонт кузова — общая информация, технические характеристики)...
