Ford Fiesta: Ремонт листового металла боковой панели / Наружная панель передней стойки. Снятие и установка

Специальные инструменты) / Общее оборудование

Материалы

Удаление

1. ПРЕДУПРЕЖДЕНИЕ: Перед началом любой сервисной процедуры в этом руководство, см. предупреждения об опасности для здоровья и безопасности в разделе 100-00 Общие сведения. Информация. Несоблюдение этого указания может привести к серьезным личный вред.

   См.: Кузовной ремонт, здоровье и безопасность, а также общие меры предосторожности (100-00 Общая информация, описание и эксплуатация).


1. Удалите следующие элементы:
   См.: Ветровое стекло (501-11 Стекло, Рамы и механизмы, Снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).
   См.: Передняя противотуманная фара (417-01 Наружное освещение, снятие и установка).


1. Снимите усиление панели фартука крыла.
   См.: Усиление панели фартука крыла (501-27 Ремонт листового металла передней части, снятие и установка).


1. Переместите ковровое покрытие и жгут проводов подальше от рабочей зоны.


1. Снимите дверные петли и уплотнитель дверного проема.


1. УВЕДОМЛЕНИЕ: Соблюдайте осторожность, чтобы разрезать внешний только панель.

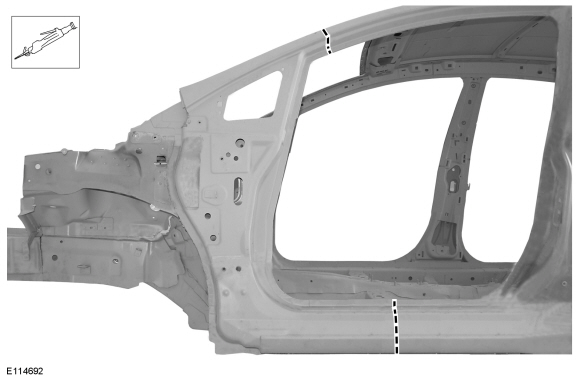

   Осторожно отрежьте секцию внешней панели передней стойки.
   Используйте общее оборудование: пневматическая пила

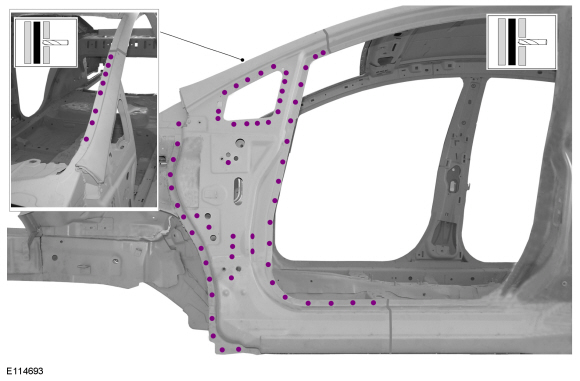

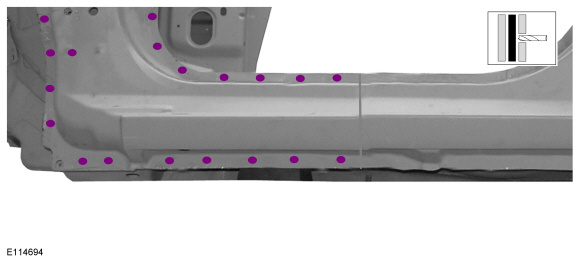

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

1. Просверлите точечные сварные швы.
   Используйте общее оборудование: сверло для точечной сварки

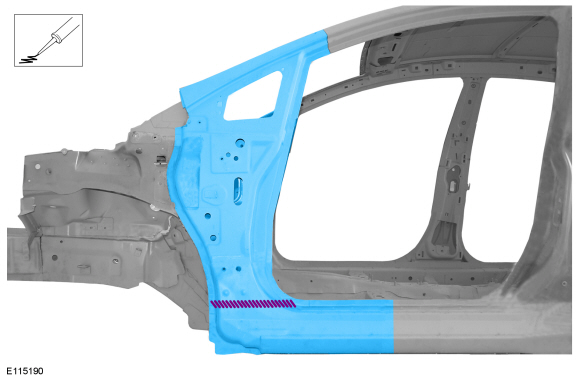

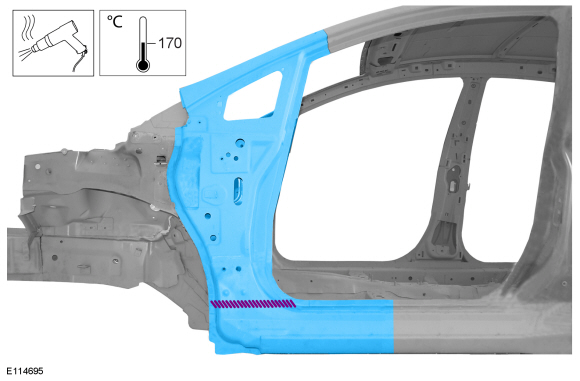

1. Разорвите клеевое соединение и снимите наружную панель передней стойки.
   Используйте общее оборудование: фен.

Монтаж

1. Аккуратно обрежьте сменную панель, чтобы она соответствовала месту ремонта.

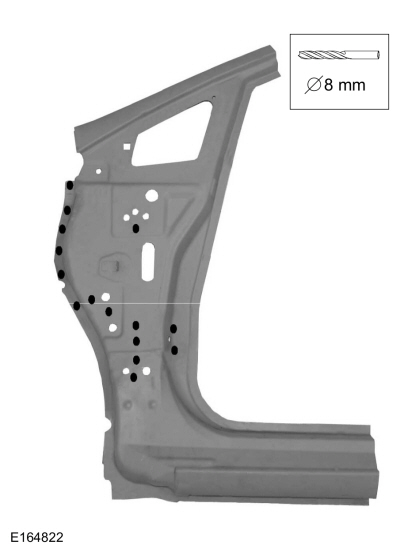

1. Просверлите отверстия для сварки заглушками в сменной внешней панели передней стойки.
   Используйте общее оборудование: сверло 8 мм.

1. Нанесите клей и установите сменную внешнюю панель передней стойки, как указано.
   Материал: Металлический клей / TA-1, TA-1-B, 3M™ 08115, LORD Fusor® 108B, Henkel Teroson EP 5055

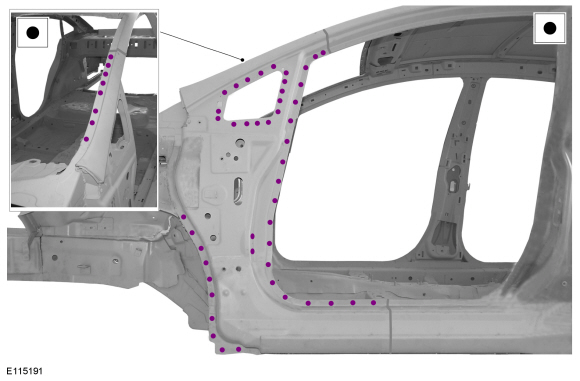

1. Приварите точечной сваркой часть дверного проема и область фланца ветрового стекла панели передней стойки.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

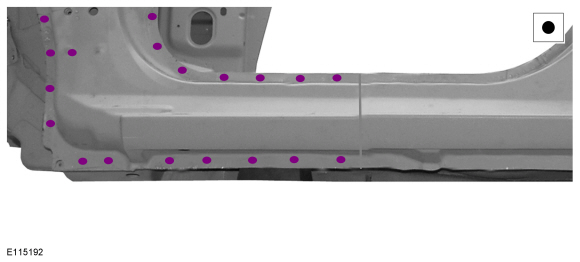

1. Точечная сварка нижней части панели передней стойки.
   Используйте основное оборудование: оборудование для контактной точечной сварки.

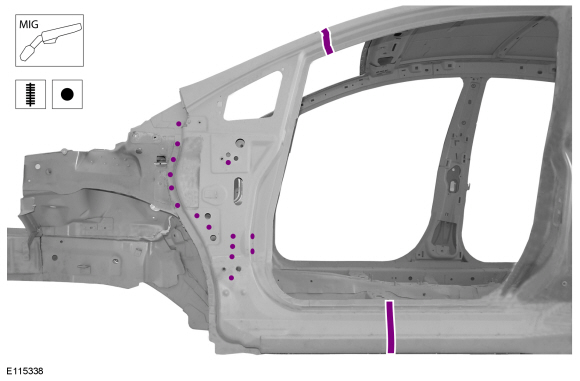

1. Шов и точечная сварка панели передней стойки.
   Используйте общее оборудование: Сварочное оборудование MIG/MAG
   Используйте основное оборудование: оборудование для контактной точечной сварки.

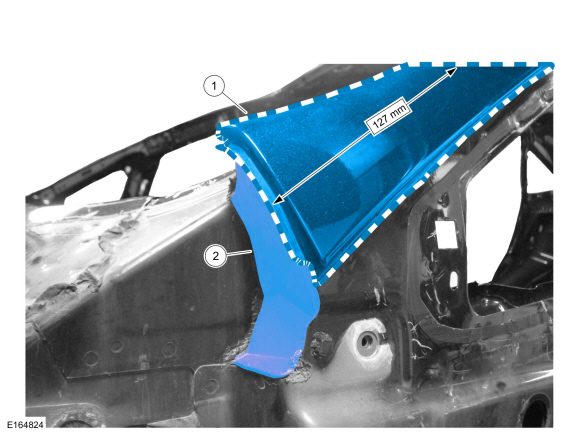

1. 1. Заполните полость примерно на 127 мм (5 дюймов) пеной NVH.

   2. Немедленно вставьте перегородку в материал NVH, прежде чем он затвердеет.
      Материал: Ремонт гибкой пены / 3M™ 08463, LORD Fusor® 121

1. Металлическая отделка области ремонта с использованием типичных методов отделки металла.


1. Отшлифуйте и загрунтуйте зону ремонта, используя одобренную Ford систему окраски.


1. Работы по герметизации: Все зоны должны быть герметизированы до производственного уровня.
   Материал: Герметик для швов / ТА-2-Б, 3M™ 08308, LORD Fusor® 803DTM

1. Выполните повторную окраску с использованием системы окраски, одобренной Ford.


1. Восстановить защиту от коррозии.
   См.: Предотвращение коррозии (501-25 Кузовной ремонт — общая информация, общие процедуры).


1. Установите дверные петли и уплотнитель дверного проема.


1. Переместите жгут проводов и ковровое покрытие в исходное положение.


1. Установите усиление панели фартука.
   См.: Усиление панели фартука крыла (501-27 Ремонт листового металла передней части, снятие и установка).


1. Установите следующие элементы:
   См.: Переднее сиденье (501-10 Посадка, снятие и установка).
   См.: Ветровое стекло (501-11 Стекло, Рамы и механизмы, Снятие и установка).
   См.: Панель обивки передней стойки (501-05 Внутренняя отделка и украшения, Снятие и установка).
   См.: Молдинг панели порога (501-08 Внешняя отделка и украшения, Снятие и установка).
   См.: Крыло (501-02 Передние панели кузова, снятие и установка).
   См.: Передняя дверь (501-03 Замки кузова, снятие и установка).
   См.: Передний бампер (501-19 Бамперы, Снятие и установка).
   См.: Крышка переднего бампера (501-19 Бамперы, снятие и установка).
   См.: Фара в сборе (417-01 Наружное освещение, снятие и установка).
   См.: Передняя противотуманная фара (417-01 Наружное освещение, снятие и установка).


1. Выровнять входную дверь.
   См.: Выравнивание передней двери (501-03 Закрытие кузова, Общие процедуры).


1. Установите и выровняйте капот.
   См.: Выравнивание капота (501-03 Застежки кузова, Общие процедуры).
