Ford Escape: Задняя подвеска / Снятие и установка — Весна

Специальные инструменты) / Общее оборудование

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

ПРИМЕЧАНИЕ: Действия по удалению в этой процедуре могут содержать сведения об установке.

1. Снимите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. УВЕДОМЛЕНИЕ: Датчик высоты задней подвески должен быть отсоединен от нижнего рычага перед обслуживанием подвески компонентов или повреждение датчика высоты подвески и/или автомобиля может возникнуть система динамической подвески. Датчик должен быть откалиброван после сборки.

   Если есть.

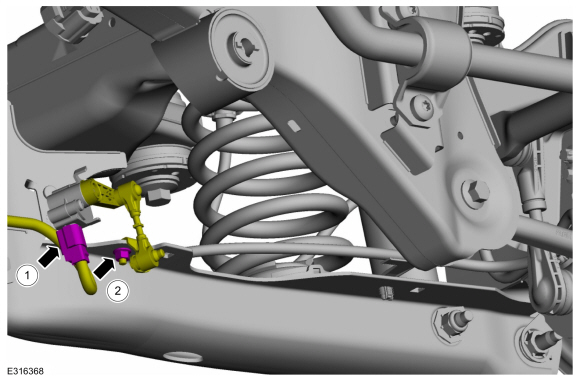

   1. Отсоедините электрический разъем заднего датчика дорожного просвета.

   2. Снимите гайку кронштейна заднего датчика высоты и отложите кронштейн заднего датчика высоты в сторону.


1. С помощью подходящего домкрата поддержите задний нижний рычаг на высоте бордюра.
   Используйте общее оборудование: подставки для транспортных средств/осей.

1. УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.

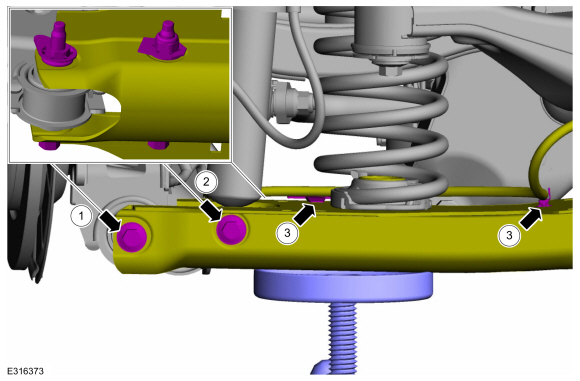

   1. Снимите и выбросьте болт и гайку крепления нижнего рычага к поворотному кулаку.

   2. Снимите и выбросьте нижний болт и гайку заднего амортизатора.

   3. Отсоедините фиксаторы жгута проводов датчика скорости заднего колеса и отложите жгут в сторону.


1. УВЕДОМЛЕНИЕ: Никогда не позволяйте суставу свисать с верхней и могут произойти нижние рычаги управления или повреждение шаровых шарниров.

   ПРИМЕЧАНИЕ: Будьте осторожны, чтобы не повредить покрытие на компонентах подвески.

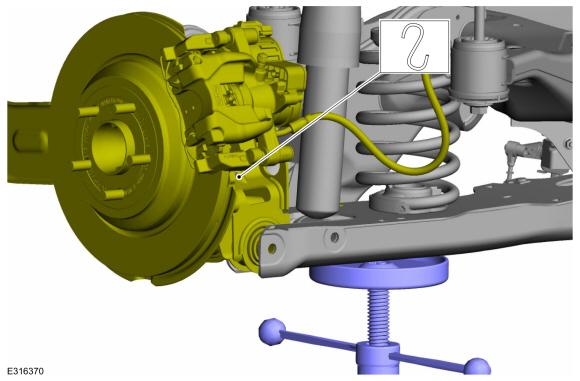

   Поддержите узел поворотного кулака с помощью троса механика.


1. УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.



   1. Опустите подвеску, чтобы ослабить сжатие пружины.

   2. Снимите пружину, опустив нижний рычаг и расположив его в стороне.


Монтаж

УВЕДОМЛЕНИЕ: Затяните крепления подвески под весом автомобиль на колеса и шины или используйте подходящий домкрат, чтобы поднять подвеска до высоты бордюра или повреждение втулок.

1. Визуальная проверка.
   Проверьте верхнее и нижнее седло пружины на наличие повреждений. Замените по мере необходимости.


1. УВЕДОМЛЕНИЕ: Не пытайтесь поддомкрачивать передний рычаг подвески. или задний рычаг на любом транспортном средстве. Возможно повреждение рычагов подвески.

   УВЕДОМЛЕНИЕ: Убедитесь, что изоляционные прокладки расположены правильно, чтобы предотвратить прямой контакт с другими компонентами.




   1. ПРИМЕЧАНИЕ: Удерживайте пружину на месте при установке нижнего рычага.

      Установите пружину в верхнее и нижнее седло пружины.


   2. ПРИМЕЧАНИЕ: Убедитесь, что пружина правильно расположена в нижнем гнезде пружины.

      Визуальная проверка.
      Совместите пружину в нижнем гнезде пружины.

   3. Поместите домкрат под нижний рычаг и поднимите нижний рычаг в нужное положение.


1. ПРИМЕЧАНИЕ: Убедитесь, что пружина правильно расположена в верхнем гнезде пружины.

   Визуальная проверка.
   Совместите пружину в верхнем гнезде пружины.


1. ПРИМЕЧАНИЕ: На этом этапе затягивайте болт и гайку только вручную.



   1. Установите нижний рычаг на поворотный кулак и установите новый болт и гайку крепления нижнего рычага к поворотному кулаку.

   2. Установите нижний болт и гайку нового заднего амортизатора.

   3. Расположите жгут проводов датчика скорости заднего колеса и защелкните фиксаторы жгута на место.


1. УВЕДОМЛЕНИЕ: Затяните крепления подвески с весом автомобиль на колесах и шинах или используйте подходящий домкрат, чтобы поднять подвеска до высоты бордюра или повреждение втулок.

   ПРИМЕЧАНИЕ: Затягивайте гайки и болты только тогда, когда подвеска находится в нормальном положении для движения.



   1. Затяните новый болт и гайку крепления нижнего рычага к поворотному кулаку.
      Крутящий момент:
      Этап 1: 81 фунт-фут (110 Нм)
      Этап 2: 120°
   2. Затяните нижний болт и гайку нового заднего амортизатора.
      Крутящий момент: 81 фунт-фут (110 Нм)

1. УВЕДОМЛЕНИЕ: Датчик высоты задней подвески должен быть отсоединен от нижнего рычага перед обслуживанием подвески компонентов или повреждение датчика высоты подвески и/или автомобиля может возникнуть система динамической подвески. Датчик должен быть откалиброван после сборки.

   Если есть.

   1. Расположите кронштейн заднего датчика высоты и установите гайку кронштейна заднего датчика высоты.
      Крутящий момент: 177 фунтов на дюйм (20 Нм)
   2. Подсоедините электрический разъем заднего датчика дорожного просвета.


1. Установите колесо и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Проверьте и при необходимости отрегулируйте схождение задних колес.
   См.: Регулировка схождения задних колес (Система подвески 204-00 — Общая информация, Общие процедуры).


1. ПРИМЕЧАНИЕ: При наличии динамической подвески.

   Откалибруйте подвесную систему. Подключить сканер и выполните процедуру калибровки дорожного просвета. Следите за сканером направления.
