Ford Escape: цельный кузов, подрамник и система крепления / Снятие и установка — задний подрамник

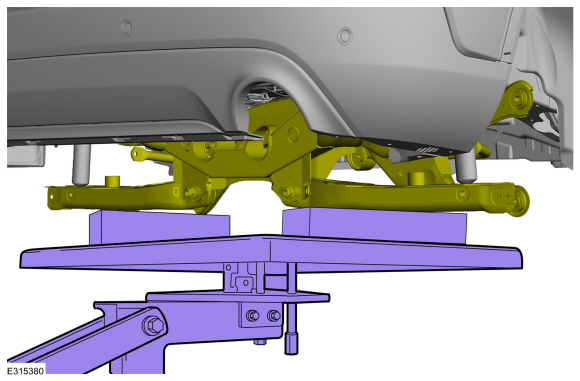

Специальные инструменты) / Общее оборудование

	300-ОТК1585АЭ Лифт силового агрегата
Деревянный блок

Удаление

УВЕДОМЛЕНИЕ: Крепления подвески являются важными деталями, влияющими на работоспособность жизненно важных узлов и систем. Выход из строя этих креплений может привести к значительным расходам на обслуживание. Используйте одинаковые или эквивалентные детали, если замена необходима. Не используйте запасную часть меньшего качество или альтернативный дизайн. Затяните крепления, как указано.

Все автомобили

1. Снимите колеса и шину.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. С обеих сторон.
   Снимите заднюю стойку стабилизатора.
   См.: Тяга заднего стабилизатора (204-02 Задняя подвеска, снятие и установка).


1. Снимите глушитель и выхлопную трубу.
   См.: Глушитель и выхлопная труба (309-00A Выхлопная система — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).
   См.: Глушитель и выхлопная труба — 4WD (309-00A Выхлопная система — 1,5 л EcoBoost (132 кВт/180 л.с.) — I3 (Y1), снятие и установка).
   См.: Глушитель и выхлопная труба (309-00B Выхлопная система — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4, Снятие и установка).
   См.: Глушитель и выхлопная труба (309-00E) .


1. С обеих сторон.
   Снимите пружины.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).


1. С обеих сторон.

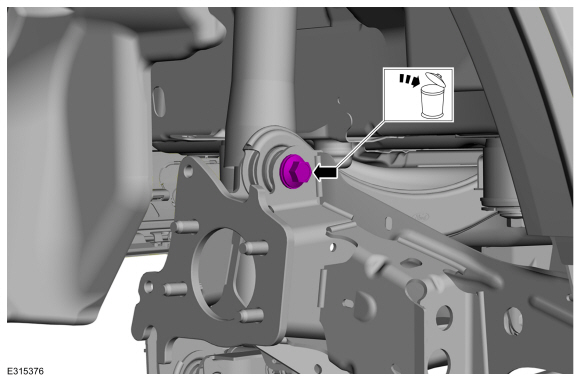

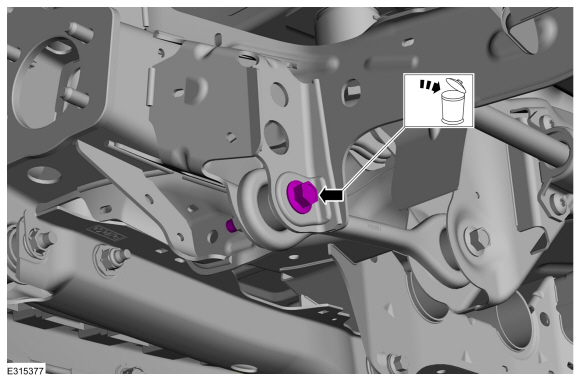

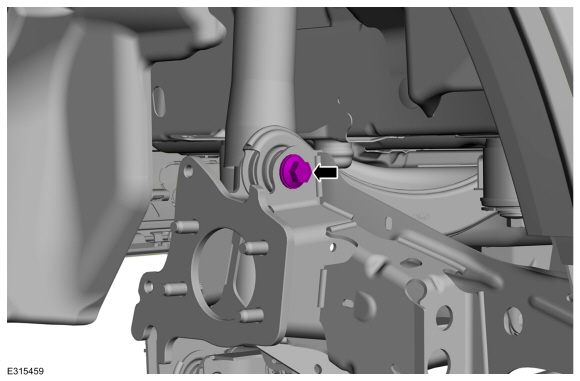

   Снимите и выбросьте болт крепления верхнего рычага к поворотному кулаку.


1. С обеих сторон.
   Снимите и выбросьте болт крепления переднего нижнего рычага к поворотному кулаку.

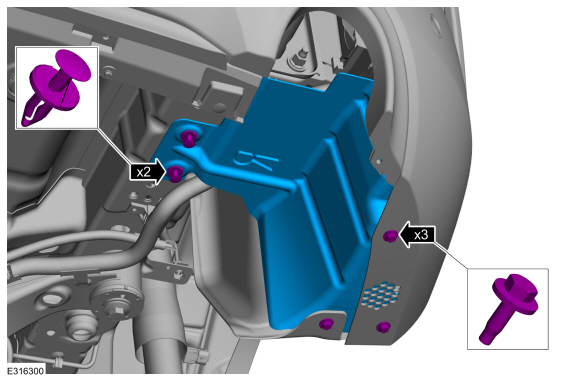

1. Снимите крепления и защиту днища.

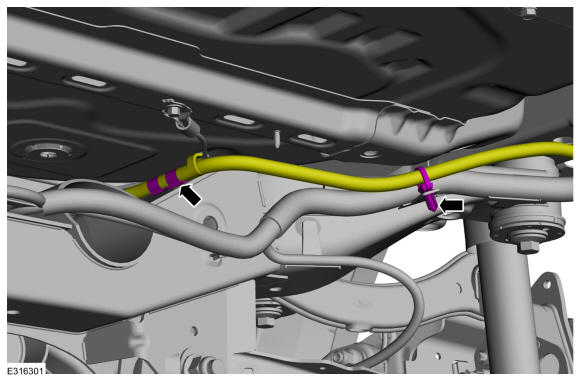

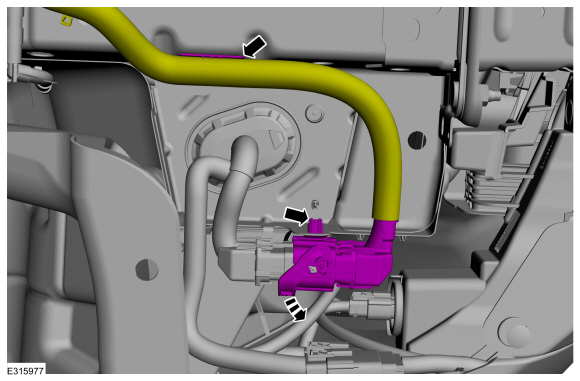

1. Отсоедините электрический разъем и держатели проводов.


Полноприводные (AWD) автомобили

1. Снимите задний приводной вал.
   См.: Задний карданный вал (205-01 Карданный вал, снятие и установка).


1. С обеих сторон.
   Снимите заднюю полуось.
   См.: Задняя полуось (205-05 Задние полуоси, снятие и установка).

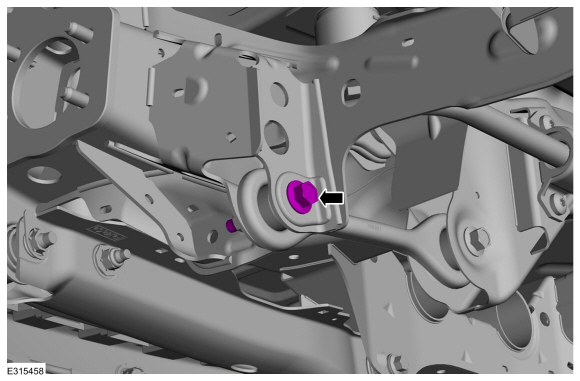

1.

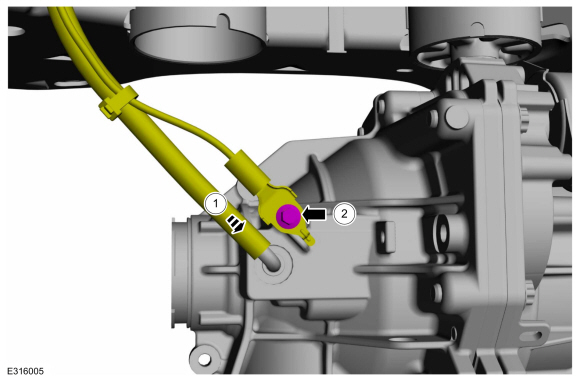

   1. Отсоедините вентиляционный шланг.

   2. Снимите болт.


1. Снимите фиксаторы шланга и отложите вентиляционный шланг в сторону от заднего подрамника.


Все автомобили

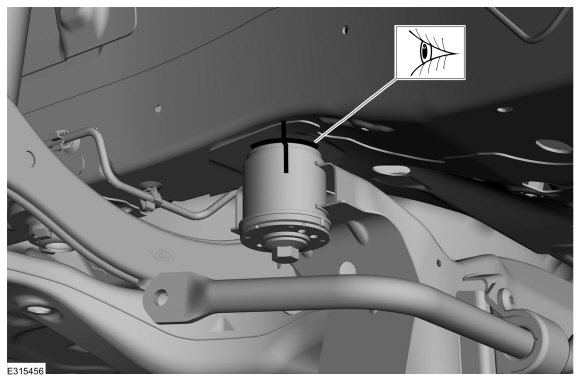

1. ПРИМЕЧАНИЕ: Показано место крепления сзади.

   С обеих сторон

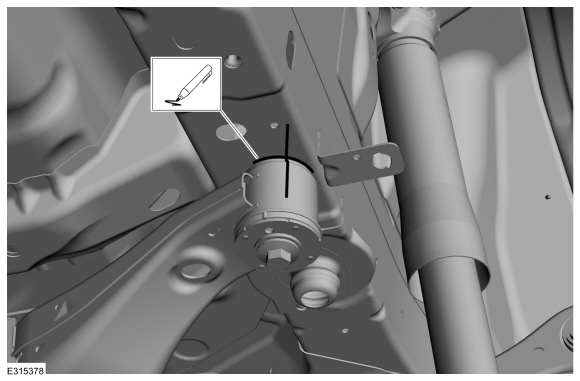

   Отметьте индексом подрамник к корпусу.

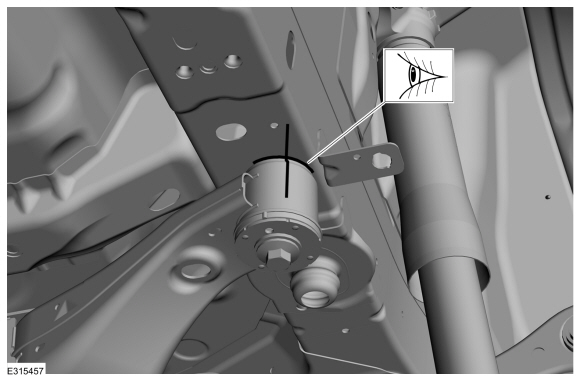

1. ПРИМЕЧАНИЕ: Показано место крепления спереди.

   С обеих сторон
   Отметьте индексом подрамник к корпусу.


1. ПРИМЕЧАНИЕ: FWD показал аналогичный AWD.

   Установите трансмиссионный домкрат под задний подрамник.
   Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

1. ПРИМЕЧАНИЕ: FWD показал аналогичный AWD.

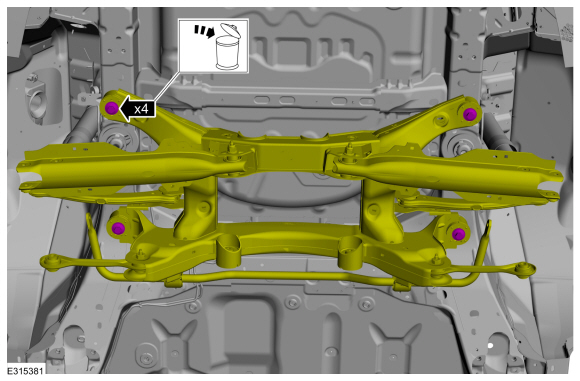

   Снимите и выбросьте болты заднего подрамника.


1. ПРИМЕЧАНИЕ: Убедитесь, что никакие компоненты не заедают.

   ПРИМЕЧАНИЕ: FWD показал аналогичный AWD.

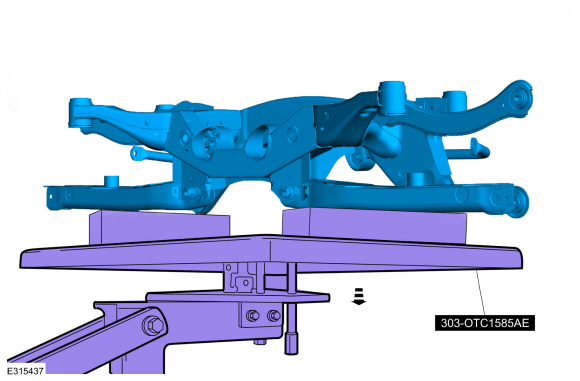

   Опустите задний подрамник.
   Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

Монтаж

Все автомобили

1. ПРИМЕЧАНИЕ: FWD показал аналогичный AWD.

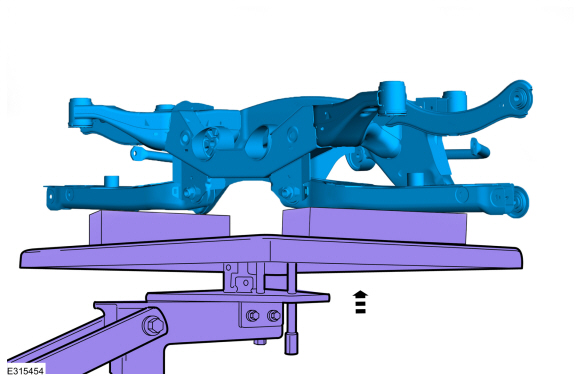

   Поднимите задний подрамник и расположите его на автомобиле.
   Используйте специальный сервисный инструмент: 300-OTC1585AE Лифт силового агрегата.
   Используйте общее оборудование: деревянный блок

1. ПРИМЕЧАНИЕ: Показано место крепления сзади.

   С обеих сторон

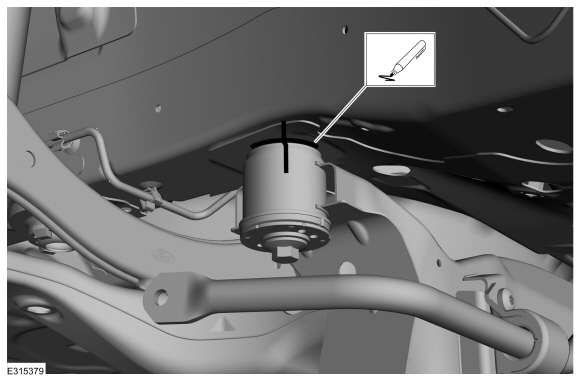

   Совместите метку, сделанную при снятии.


1. ПРИМЕЧАНИЕ: Показано место крепления спереди.

   С обеих сторон
   Совместите метку, сделанную при снятии.


1. ПРИМЕЧАНИЕ: FWD показал аналогичный AWD.

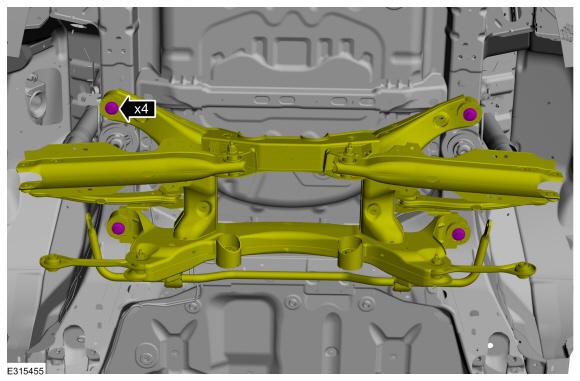

   Установите болты.
   Крутящий момент: 85 фунт-футов (115 Нм)

Полноприводные (AWD) автомобили

1. Снимите фиксаторы шланга и отложите вентиляционный шланг в сторону от заднего подрамника.


1.

   1. Подсоедините вентиляционный шланг.

   2. Установите болт.
      Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. С обеих сторон.
   Установите заднюю полуось.
   См.: Задняя полуось (205-05 Задние полуоси, снятие и установка).


1. Установите задний карданный вал.
   См.: Задний карданный вал (205-01 Карданный вал, снятие и установка).


Все автомобили

1. Подсоедините электрический разъем и фиксатор провода.


1. Установите защиту днища и крепления.
   Крутящий момент: 17 фунтов на дюйм (1,9 Нм)

1. ПРИМЕЧАНИЕ: Затяните пальцами только на этом этапе.

   С обеих сторон.
   Установите новый болт крепления переднего нижнего рычага к поворотному кулаку.


1. ПРИМЕЧАНИЕ: Затяните пальцами только на этом этапе.

   С обеих сторон.
   Установите новый болт крепления верхнего рычага к поворотному кулаку.


1. С обеих сторон.
   Установите заднюю пружину.
   См.: Пружина (204-02 Задняя подвеска, снятие и установка).


1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колеса и шины, или может произойти неправильная нагрузка зажима и повреждение втулки.

   С обеих сторон.
   Затяните болт крепления переднего нижнего рычага к поворотному кулаку.
   Крутящий момент: 85 фунт-футов (115 Нм)

1. УВЕДОМЛЕНИЕ: Затяните крепления втулок подвески с подвеска нагружена или вес автомобиля опирается на колеса и шины, или может произойти неправильная нагрузка зажима и повреждение втулки.

   С обеих сторон.
   Затяните болт крепления верхнего рычага к поворотному кулаку.
   Крутящий момент: 85 фунт-футов (115 Нм)

1. С обеих сторон. Установите тягу заднего стабилизатора поперечной устойчивости.
   См.: Тяга заднего стабилизатора (204-02 Задняя подвеска, снятие и установка).


1. Установите глушитель и выхлопную трубу.
   См.: Глушитель и выхлопная труба (309-00A Выхлопная система — 1,5 л EcoBoost (132 кВт/180 л. с.) — I3 (Y1), Снятие и установка).
   См.: Глушитель и выхлопная труба — 4WD (309-00A Выхлопная система — 1,5 л EcoBoost (132 кВт/180 л.с.) — I3 (Y1), снятие и установка).
   См.: Глушитель и выхлопная труба (309-00B Выхлопная система — 2,0 л EcoBoost (177 кВт/240 л. с.) — MI4, Снятие и установка).
   См.: Глушитель и выхлопная труба (309-00E) .


1. Установите колеса и шины.
   См.: Колеса и шины (204-04A Колеса и шины, Снятие и установка).


1. Проверьте и, при необходимости, отрегулируйте схождение задних колес.
   См.: Регулировка схождения задних колес (Система подвески 204-00 — Общая информация, Общие процедуры).
