Ford Escape: Двигатель / Разборка и сборка узлов - ГБЦ

Специальные инструменты) / Общее оборудование

	303-300 (Т87С-6565-А) Комплект, Компрессор клапанной пружины ТКИТ-1988-ФЕСТИВА Т88С-1000-СТ ТКИТ-1988-ТРЕЙСЕР ТКИТ-2009ТС-Ф
	303-350 (Т89П-6565-А) Компрессор, клапанная пружина ТКИТ-1990-ЛМХ ТКИТ-1989-Ф ТКИТ-1989-FM ТКИТ-1989-ФЛМ
	303-468 (Т94П-6510-АХ) Съемник сальника штока клапана ТКИТ-1994-LMH/MH2 ТКИТ-1994-ФХ/ФМХ/ФЛМХ
	303-470 (Т94П-6510-Ч) Установщик, сальник штока клапана ТКИТ-1994-LMH/MH2 ТКИТ-2009ТС-Ф ТКИТ-1994-ФХ/ФМХ/ФЛМХ
	303-472 (Т94П-6565-АХ) Адаптер, компрессор клапанной пружины ТКИТ-1994-LMH/MH2 ТКИТ-1994-ФХ/ФМХ/ФЛМХ
	307-005 (Т59Л-100-Б) Скользящий молоток

Материалы

РАЗБОРКА

ПРИМЕЧАНИЕ: При проведении ремонтных работ двигателя чистота чрезвычайно важна. важный. Любой посторонний материал, в том числе материал, созданный во время очистка поверхностей прокладок, попадающих в масляные каналы, каналы охлаждающей жидкости или масляный поддон может привести к отказу двигателя.

ПРИМЕЧАНИЕ: Алюминиевые поверхности мягкие и легко царапаются. Никогда не кладите незащищенную поверхность прокладки головки блока цилиндров на стол. поверхность.

ПРИМЕЧАНИЕ: Если компоненты должны быть переустановлены, они должны быть установлены в одних и тех же местах. Отметьте компоненты, удаленные для места.

1. Снимите болты и топливную рампу.


1. Снимите болты и топливную рампу.

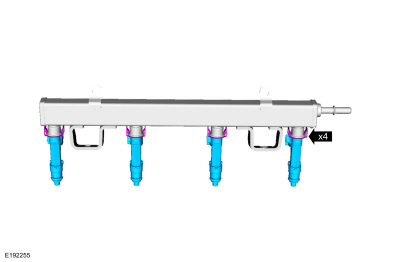

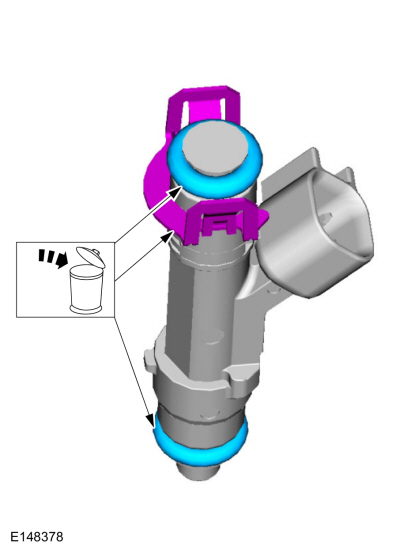

1. Снимите и выбросьте уплотнительные кольца топливных форсунок и зажимы топливных форсунок.

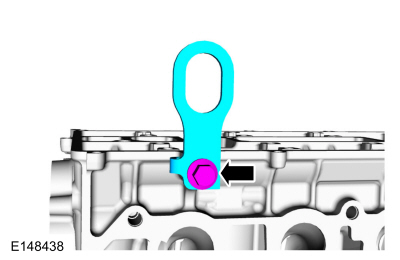

1. Снимите болт и подъемный кронштейн.


1. Снимите заглушку.

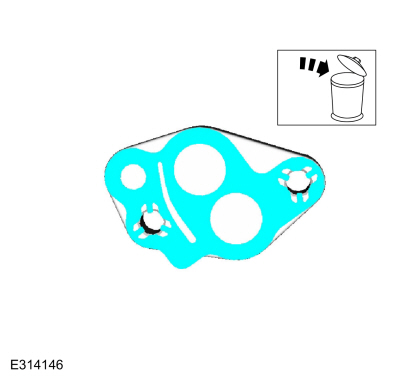

1. Снимите и выбросьте прокладку заглушки.

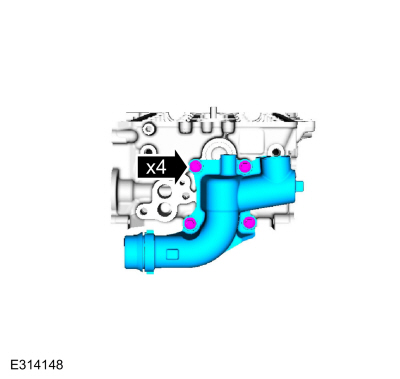

1. Снимите болты и корпус выпуска воды.

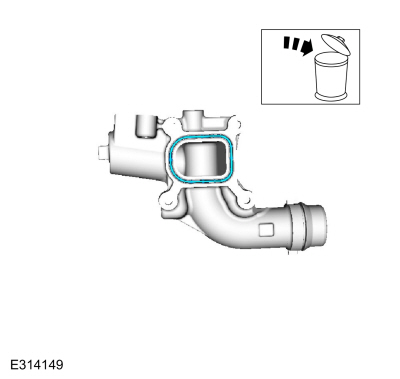

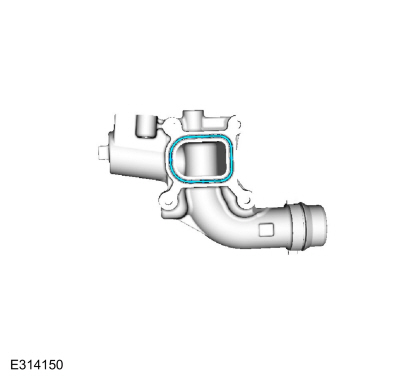

1. Снимите и выбросьте прокладку корпуса выпускного отверстия для воды.

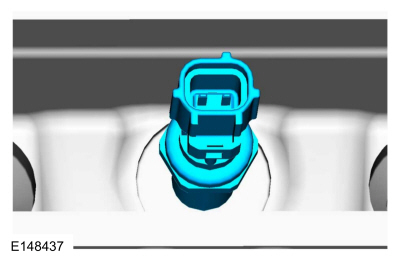

1. Снимите и выбросьте датчик CHT.


1. ПРИМЕЧАНИЕ: Используйте только ручной инструмент при снятии или установке свечи зажигания или повредить головку блока цилиндров или свечу зажигания.

   Снимите свечи зажигания.


1. ПРИМЕЧАНИЕ: Используйте небольшую отвертку и универсальную смазку, чтобы снять цанги клапана.

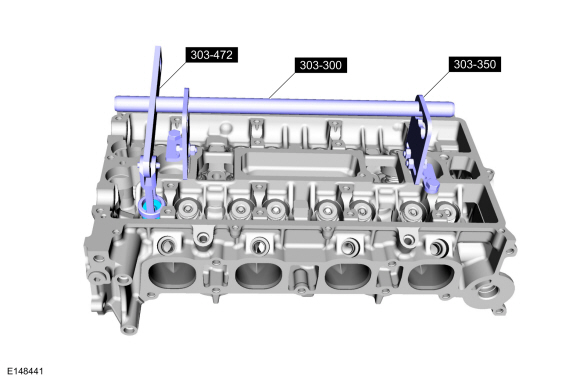

   Используя специальные инструменты, снимите цанги клапанов, держатели пружин клапанов и пружины клапанов.
   Используйте специальный сервисный инструмент: 303-300 (Т87С-6565-А) Комплект, Компрессор Пружины Клапана. , 303-350 (Т89П-6565-А) Компрессор, клапанная пружина. , 303-472 (Т94П-6565-АХ) Адаптер, компрессор клапанной пружины.
   Материал: Универсальная смазка-спрей Motorcraft® / XL-5-A (ЭСБ-M1C93-B)

1. Осмотрите и при необходимости установите новые детали.

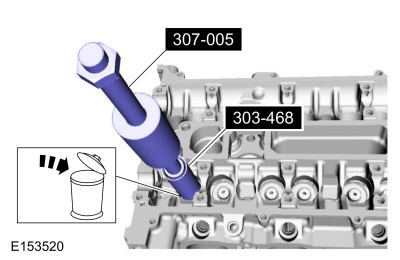

1. Используя специальные инструменты, снимите и выбросьте уплотнения клапанов.
   Используйте специальный сервисный инструмент: 303-468 (Т94П-6510-АХ) Съемник сальника штока клапана. , 307-005 (Т59Л-100-Б) Скользящий молот.

1. ПРИМЕЧАНИЕ: Обратите внимание на расположение клапанов, если они будут использоваться повторно.

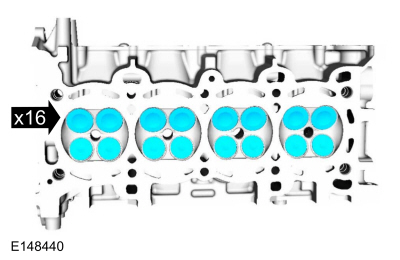

   Снимите клапаны.


1. ПРИМЕЧАНИЕ: При необходимости установите новые детали.

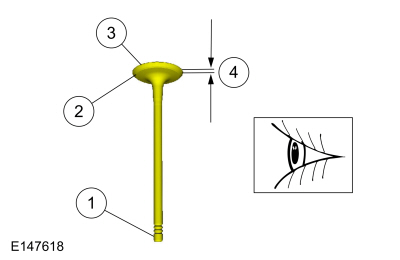

   Осмотрите следующие области клапана:

   1. Конец стержня или канавки или биговки.

   2. Поверхность клапана и кромка для ямок, канавок или царапин.

   3. Головка клапана на признаки подгорания, эрозии, коробления и растрескивания.

   4. Запас клапана на износ.


СБОРКА

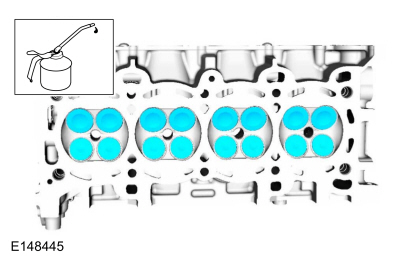

1. ПРИМЕЧАНИЕ: При установке оригинальных клапанов убедитесь, что клапаны устанавливаются в то же положение, из которого они были сняты. Смажьте стержни клапанов чистым моторным маслом.

   ПРИМЕЧАНИЕ: Компоненты должны быть смазаны чистым моторным маслом.

   См.: Технические характеристики (Двигатель 303-01C, Технические характеристики).


1. ПРИМЕЧАНИЕ: Используйте протектор, входящий в комплект для замены, чтобы предотвратить повреждение уплотнений клапанов.

   Смажьте чистым моторным маслом и с помощью специального инструмента установите сальник клапана.
   См.: Технические характеристики (Двигатель 303-01C, Технические характеристики).
   Используйте специальный сервисный инструмент: 303-470 (Т94П-6510-Ч) Установщик, сальник штока клапана.

1. ПРИМЕЧАНИЕ: Используйте небольшую отвертку и универсальную смазку для установки цанг клапанов.

   ПРИМЕЧАНИЕ: После установки проверьте посадку цанг клапанов.

   Используя специальные инструменты, установите пружины клапанов, фиксаторы пружин клапанов и цанги клапанов.
   Используйте специальный сервисный инструмент: 303-300 (Т87С-6565-А) Комплект, Компрессор Пружины Клапана. , 303-350 (Т89П-6565-А) Компрессор, клапанная пружина. , 303-472 (Т94П-6565-АХ) Адаптер, компрессор клапанной пружины.
   Материал: Универсальная смазка-спрей Motorcraft® / XL-5-A (ЭСБ-M1C93-B)

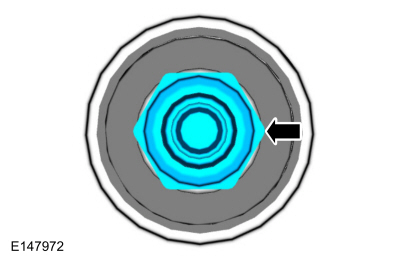

1. ПРИМЕЧАНИЕ: Используйте только ручной инструмент при снятии или установке свечи зажигания или повредить головку блока цилиндров или свечу зажигания.

   Установите свечи зажигания.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. Установите новый датчик CHT.
   Крутящий момент: 106 фунтов на дюйм (12 Нм)

1. Установите новую прокладку корпуса выпуска воды.


1. Установите корпус выпуска воды и затяните болты от руки.

   • Затяните в указанной последовательности.
     Крутящий момент:
     Этап 1: 89 фунтов на дюйм (10 Нм)
     Этап 2: 45°

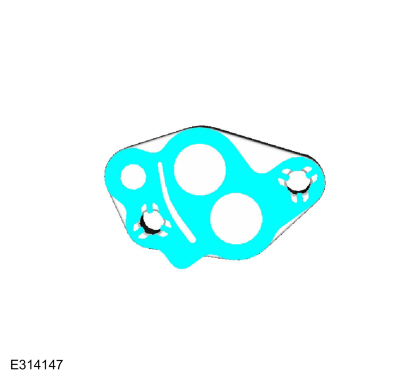

1. Установите новую прокладку заглушки.


1. Установите заглушку и болты.
   Крутящий момент: 177 фунтов на дюйм (20 Нм)

1. Установите подъемный кронштейн и болт.
   Крутящий момент: 39 фунт-футов (53 Нм)

1. УВЕДОМЛЕНИЕ: Используйте кольцевые уплотнения, изготовленные из специального топливостойкий материал. Использование обычных уплотнительных колец может привести к система дать течь. Не используйте уплотнительные кольца повторно.

   ПРИМЕЧАНИЕ: Убедитесь, что установлены новые уплотнительные кольца топливных форсунок и новые фиксаторы топливных форсунок.

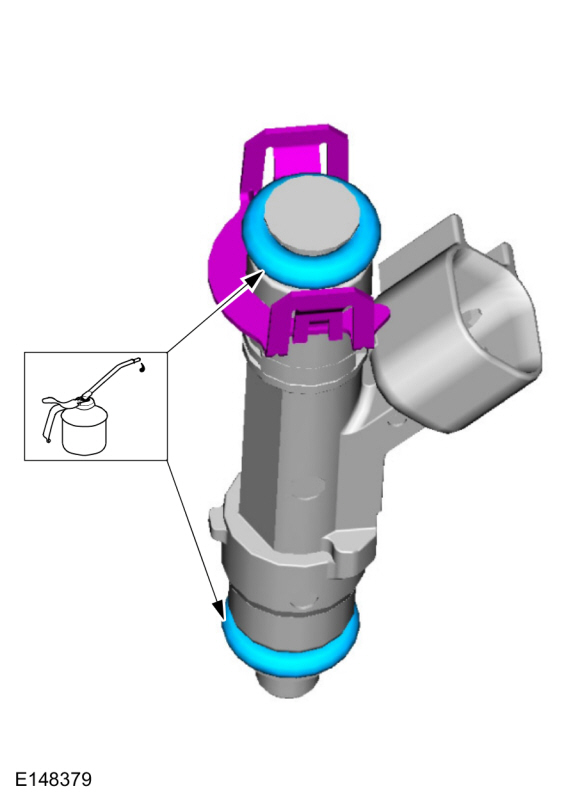

   Установите новые уплотнительные кольца топливных форсунок и топливный клипсы форсунок. Смажьте новые уплотнительные кольца чистым моторным маслом.
   См.: Технические характеристики (Двигатель 303-01C, Технические характеристики).

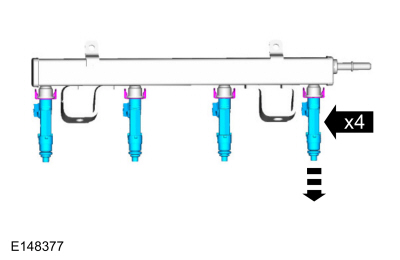

1. Установите топливные форсунки в топливную рампу.


1. Установите узел топливной рампы и шпильки.
   Крутящий момент:
   Этап 1: 18 фунт-футов (25 Нм)
   Этап 2: 30°
